Электромагнитные контакторы – это специализированные устройства, которые широко применяются в различных сферах промышленности. Данные приспособления существенно облегчают эксплуатацию разнообразного электрического оборудования. Предлагаем рассмотреть назначение, конструкцию, виды и характеристики общепромышленных контакторов.

Где и зачем применяется

Запуск бытовых электрических приборов осуществляется посредством механических выключателей, которые могут быть представлены небольшими рубильниками, кнопками и пр. Но в промышленных масштабах данных коммутирующих приспособлений недостаточно. Их главным минусом является отсутствие цепи управления с возможными вариантами по выбору напряжения, отсутствие дугогасительной системы, отсутствие виброустойчивости, небольшой рабочий ресурс и пр. Поэтому при чрезмерной интенсивности эксплуатации они будут быстро выходить из строя в промышленности.

В промышленных отраслях и других местах, где применяются крупные электрические системы, для коммутации используют специализированные контакторы. Многие модели рассчитаны на тысячи циклов коммутации за 1 час. Данное преимущество особенно актуально в тех условиях, когда нужно частое включение и выключение оборудования либо его отдельных узлов. Основным достоинством контакторов является возможность дистанционного управления контактными группами силовых электроцепей. Также к плюсам можно отнести:

  • способность работы с большим током и напряжением;
  • устойчивость к неблагоприятным факторам окружающей среды;
  • простота монтажа и эксплуатации;
  • виброустойчивы;
  • свободный доступ к контактной группе, что позволят своевременно производить замену и обслуживание.

В зависимости от типа привода, существуют различные контакторы, но наиболее распространёнными считаются именно электромагнитные модели. Они характеризуются надёжностью, удобством эксплуатации, универсальностью, благодаря чему они имеют очень широкую сферу применения:

  • контакторы электромагнитного типа используют на ЛЭП;
  • на электрическом транспорте (включая железнодорожное);
  • при обустройстве уличного освещения;
  • в любых областях промышленности с задействованием мощных силовых установок;
  • данные аппараты позволяют включать и отключать насосные агрегаты в системах вентиляции, водоснабжения, водоотведения, кранового оборудования и др.;
  • в коммунальных предприятиях;

Таким образом, электромагнитные контакторы востребованы прежде всего среди производственных, строительных, монтажных организаций, городских коммунальных служб.

Также рекомендуем изучить статью: «Виды и маркировка взрывозащищённого оборудования»

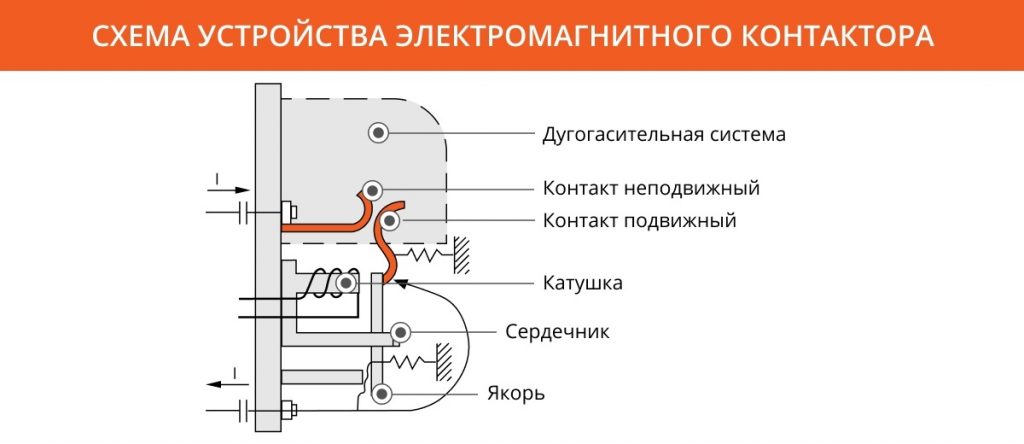

Конструкция и принцип действия электромагнитных контакторов

Коммутирующие устройства имеют довольно простую конструкцию. Они выполняются в пластиковом или металлическом корпусе с группой контактов внутри, электромагнитной катушкой, сердечником, якорем, возвратной пружиной. Принцип действия контакторов также является несложным. Устройства являются двухпозиционными, то есть контакт может быть только в одном положении. При отсутствии тока они разомкнуты.

Для управления аппаратами используются вспомогательные цепи. Когда на электромагнитные катушки подаётся напряжение, образуется магнитное поле, вследствие чего сердечник передвигается и посредством якоря оказывает механическое воздействие на контакты, способствуя их замыканию. В итоге на рабочие электрические цепи создаётся нагрузка. Когда вспомогательное напряжение отключается, происходит возврат сердечника в первоначальную позицию, что приводит к размыканию контактов. Возвратная пружина обеспечивает плавность и безопасность сердечника. Когда контакты размыкаются, напряжение рабочей сети отключается.

Электромагнитные контакторы могут немного различаться по конструкции. Так, некоторые устройства имеют не одну, а сразу несколько контактных групп. Когда подаётся вспомогательное напряжение, происходит одновременное или последовательное замыкание контактов. Таким образом, предоставляется возможность управления отдельными силовыми установками или их узлами. Контакторы, рассчитанные на большие напряжения (свыше 380 В), имеют дугогасительную систему, которая нейтрализует электрическую дугу, возникающую во время размыкания контактов.

Классификация электромагнитных контакторов

Существует несколько типов электромагнитных контакторов, которые имеют различные ключевые технические характеристики:

  • род тока (постоянный или переменный; есть также комбинированные модели, которые могут работать в разных электросетях);
  • напряжение рабочих цепей (32 – 1600 вольт);
  • сила тока рабочих цепей (1.5 – 4800 ампер);
  • частота АС для соответствующего устройства (50 или 60 герц);
  • напряжение вспомогательных цепей (12 – 660 вольт);
  • класс износостойкости – величина, обозначающая число включений за 1 час (большинство контакторов рассчитаны на 1200 вкл./ч).

Важно! Контакторы DC сегодня используются довольно редко. Это обусловлено ограничением их функциональности и сферы применения. В промышленности всё чаще используют электроприводы, работающие на переменном токе, и для них разрабатывают соответствующие пускатели/контакторы. Особой разновидностью считаются контакторы высокочастотного АС (до 10 кГц). Они являются универсальными в применении, обладая совместимостью с основными и вспомогательными электроцепями разных родов тока (как DC, так и АС 50/60 Гц).

Также электромагнитные контакторы классифицируют, с учётом конструктивного исполнения. Выделяют такие важные особенности:

  • Число полюсов (1…5). Самыми распространёнными считаются устройства с 1, 2 и 3 полюсами. Последние применяют для включения и выключения трёхфазных асинхронных двигателей. Дополнительно в конструкции может присутствовать полюс блокировки, удерживающий контакты замкнутыми. Реже в промышленных сферах применяют многополюсные электромагнитные контакторы, которые используются при решении узконаправленных задач.
  • Дугогасительная система. Как мы отметили выше, она позволяет работать с высоковольтными электросетями. Для главных цепей напряжением не более 220 В наличие дугогасительной системы является необязательным.
  • Вспомогательные контакты. Они позволяют переключать параметры в слаботочных цепях, управляющих контакторами, сигнальной или блокирующей системой.
  • Тип управления. Контакторы подразделяются на ручные и автоматические. Включение и выключение первых осуществляется механически, поэтому они нуждаются в присутствии рабочих предприятия. Вторые устройства работают от слаботочных линий и управляются в дистанционном режиме. В промышленных областях преимущественно используют автоматические модели.
  • Способ монтажа. Традиционные конструкции электромагнитных контакторов предусматривает корпус, защищающий внутренние детали от пыли, воды и иных негативных внешних факторов, которые могут привести к повреждению. Существуют и бескорпусные модели, которые устанавливают внутри электрощитов.
  • Защита корпуса. Она зависит от особенностей эксплуатации устройств. В сложных рабочих условиях (при запыленности помещений, повышенном уровне влажности), нужно использовать контакторы с высокой степенью защиты – минимум IP54.
  • Уровень напряжения и силы тока. Это наиболее важные параметры, которые нужно учитывать при покупке контакторов. Данные характеристики бывают номинальными и расчётными. Для выбора подходящих коммутирующих устройств необходимо учитывать предполагаемые режимы работы электромагнитных контакторов: параметры тока отличаются для различных условий эксплуатации. При покупке следует предусмотреть запас допустимых нагрузок: любой расчётный показатель должен быть существенно ниже, чем номинальные.
  • Износостойкость. Тоже важный параметр, от которого зависит срок службы электромагнитных контакторов (количество выдерживаемых циклов вкл/выкл). Выделяют механическую и коммутационную износостойкость. Первый параметр указывает на число срабатываний, при котором устройство не будет нуждаться в ремонте (без учёта нагрузки электроцепи). Коммутационная износостойкость – тоже число выдерживаемых циклов, но уже при учёте нагрузки. Данный показатель должен быть не менее 10% механической износостойкости.

Также предлагаем изучить статью: «Классификация пожарных и взрывоопасных зон»

Альтернатива – вакуумный контактор

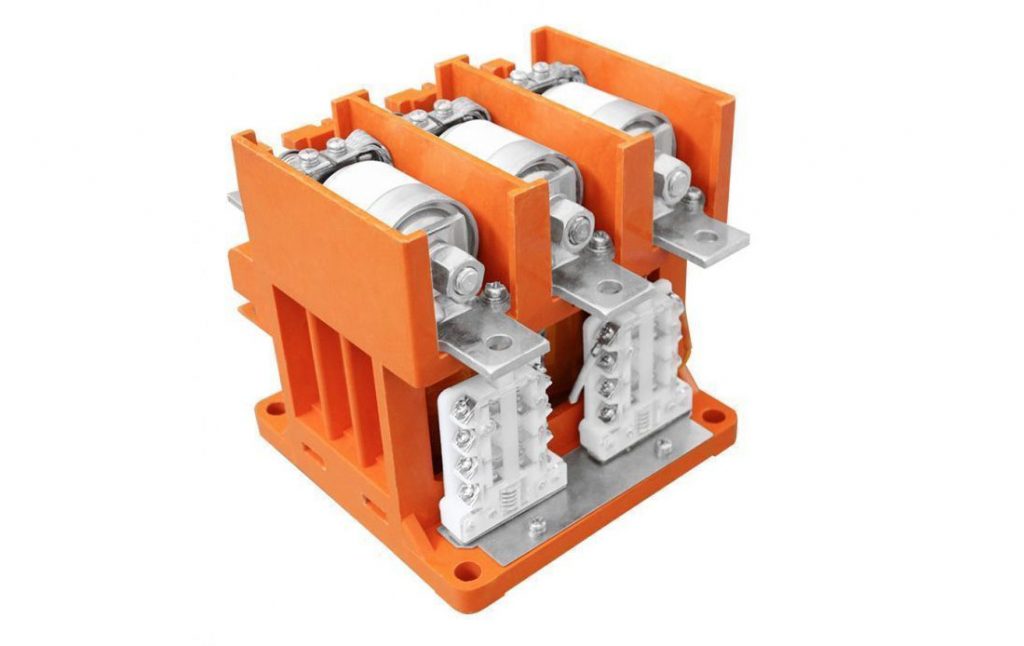

Достойной альтернативой обычным электромагнитным контакторам или пускателям считаются вакуумные коммутирующие устройства. Данные модели получили довольно широкое применение в щитах уличного освещения на крупных объектах (дороги, мосты, промышленные предприятия). Использование вакуумников способствует увеличению срока службы и снижает необходимость обслуживания при эксплуатации. Данный тип нагрузки отличается повышенной индуктивностью. Благодаря этому в вакуумной камере обеспечивается более эффективное гашение дуги, нежели в случае с силовыми контактами обычных устройств. Это также способствует более длительному сроку службы.

Вакуумные контакторы применяются и во многих других сферах. Благодаря отсутствию электрической дуги можно использовать их для специализированных задач. Так, контакторы для угольных шахт отвечают не только за коммутацию, но и за безопасность – наличие вакуумных камер обеспечивает изоляцию дуги от легковоспламеняющегося газа, пыли и могут быть установлены в специализированную взрывозащищенную оболочку для дальнейшей эксплуатации в шахтах. Устройства активно применяются в управлении электроприводами и мощными двигателями, обеспечивая сниженную нагрузку на обмотки.
