Классификация пожарных и взрывоопасных зон

Любая пожароопасная и взрывоопасная зона требует использования специализированного взрывозащищённого оборудования. Этот класс представлен устройствами и агрегатами, имеющими особую конструкцию, изоляцию электроцепей и других компонентов, благодаря чему установки могут некоторое время работать при негативных окружающих факторах.

Что такое взрывоопасная зона?

«Опасными» считаются зоны на открытых пространствах или в помещениях, в которых при соблюдении нормального рабочего условия существует вероятность присутствия в окружающем воздухе легковоспламеняющихся газообразных или пылевых сред. При производстве и эксплуатации любого электрического оборудования, устанавливаемого в опасной зоне, принимают особые меры, направленные на предотвращение воспламенения окружающих воздушно-газовых смесей вследствие случайно образованных искр либо контакта с горячими поверхностями.

Благодаря этим специальным мерам обеспечивается защита электроустановок только в случае нормальных рабочих условий, а во время аварийных ситуаций (взрыва либо детонации) такой же уровень безопасности гарантировать не получится.

Классификация взрывоопасных и пожароопасных зон

По типу возможных ЧС опасные зоны подразделяются на взрыво- и пожароопасные. В каждом случае классификация осуществляется индивидуально.

Классификация взрывоопасных зон

Взрывоопасные зоны (ВОЗ) классифицируются Техническим регламентом о технике пожарной безопасности (ТРоТПБ) и Правилами устройства электроустановок (ПУЭ). ТРоТПБ необходимо учитывать, если речь идёт об объектах, спроектированных после момента вступления в силу регламента (1 мая 2009 г.). В остальных случаях ВОЗ классифицируются по ПУЭ.

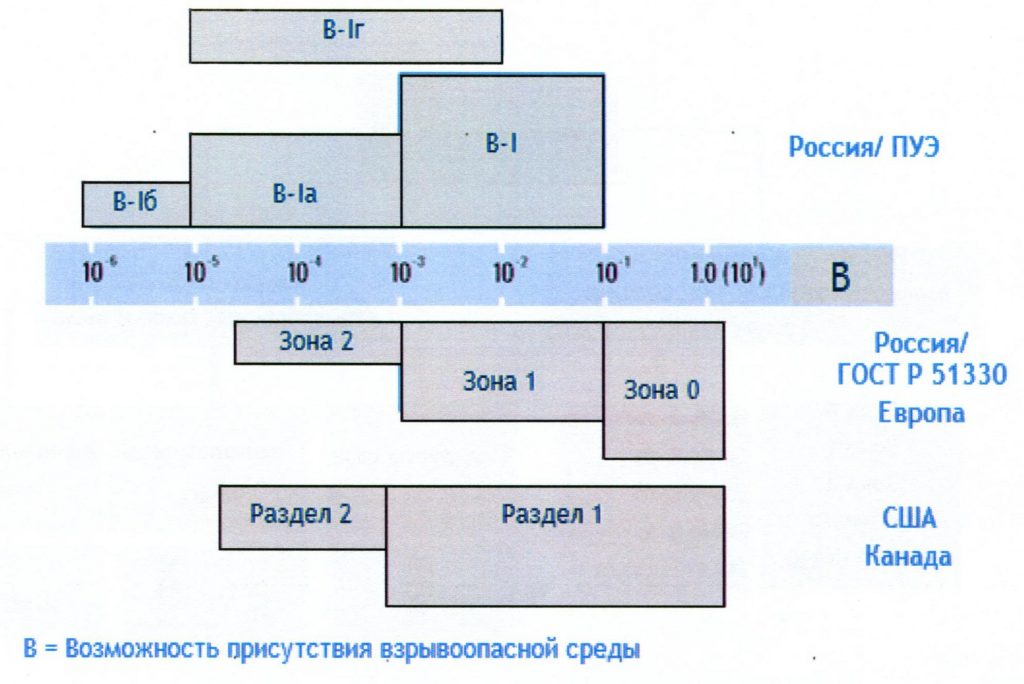

В соответствии с гл. 7.3. ПУЭ (6-е издание), взрывоопасные зоны разделяются на следующие классы:

  • В-I. Части помещений, где наблюдается выделение горючих газов или паров легковоспламеняющихся жидкостей (ЛВЖ), свойств и объёма которых достаточно для образования с воздухом взрывоопасных смесей (ВОС) при нормальном режиме работы. Примером являются участки загрузки и разгрузки технологических устройств, места хранения или переливания ЛВЖ в открытой таре, зоны эксплуатации агрегатов по приготовлению резиновых клеев, получению ацетилена.
  • В-Iа. Участки помещений, где при нормальном режиме использования взрывоопасных смесей не образуются горючие газы или пары ЛВЖ, а только при аварии либо какой-то неисправности. Примером служат места хранения баллонов с горючим газом, использования насосных станций по перекачиванию ЛВЖ или горючего газа.
  • В-Iб. Зоны, аналогичные условиям В-Iа, где наблюдаются следующие особенности: у горючих газов повышенный нижний концентрационный предел воспламенения (15% или выше) – в помещениях с аммиачными компрессорными установками. Сюда относится производство, связанное с использованием водорода, где исключено образование взрывоопасной смеси в количестве более 5% от общего объёма помещения, если при этом взрывоопасная зона находится только в верхних слоях воздуха – примером являются помещения, где осуществляется электролиз воды, а также станции зарядки АКБ. Ещё один вид взрывоопасных зон В-Iб – лаборатории, где наблюдается небольшое количество горючих газов и паров ЛВЖ, недостаточное для образования взрывоопасной смеси в количестве более 5% от объёма помещения.
  • В-Iг. К этому классу относится пространство у наружной установки с содержанием горючих газов либо ЛВЖ, а также место у проёма в наружной ограждающей конструкции помещения с взрывоопасными зонами В-I, B-Ia, B-II. Примером можно считать надземный и подземный резервуар с ЛВЖ либо ГГ, эстакаду для транспортировки ЛВЖ.
  • В-II. Части помещений, где происходит выделение переходящей в твёрдое состояние горючей пыли либо волокон, способных образовать при контакте с воздухом взрывоопасную смесь при нормальном режиме работы. В эту группу входят помещения тепловой электростанции либо котельной, где разгружают уголь или торф, готовят угольную или торфяную пыль.
  • В-IIа. Места в помещениях, аналогичные предыдущему классу, отличием которых является возникновение опасных состояний только при авариях либо неисправностях. Здесь речь идёт о помещениях с топливоподачей угля или торфа.

Важным моментом являются размеры взрывоопасной зоны. Если речь идёт о помещениях:

  • всё пространство (если количество взрывоопасной смеси составляет более 5% общего объёма);
  • радиус 5 метров от технологических аппаратов, которое может выделять горючие газы либо пары легковоспламеняющихся жидкостей в количестве менее 5% всего объёма помещения.

Если говорить об открытых пространствах (размеры указаны радиусов, в горизонтальной и вертикальной плоскости):

  • 50 см от проёма за наружной ограждающей конструкцией со ВОЗ классов В-I, В-Iа, В-II;
  • 3 метра от закрытых технологических аппаратов с содержанием ГГ или ЛВЖ, от вытяжных вентиляторов и обслуживающих помещений с ВОЗ любых классов, от трубопроводной арматуры и соединений в системах транспортировки ГГ / ЛВЖ;
  • 5 метров от ёмкости или технологического аппарата с ГГ/ ЛВЖ, от устройств выброса воздушных потоков системы вентиляции в помещении с взрывоопасной зоной любых классов;
  • 8 метров от резервуара с легковоспламеняющейся жидкостью либо горючим газом;
  • 20 метров от открытых мест слива ЛВЖ.

Классификация пожароопасных зон

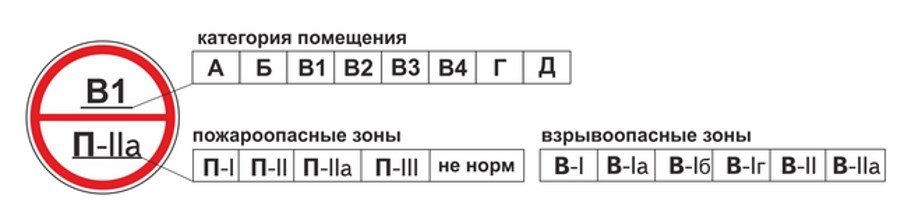

Места с повышенной пожарной опасностью классифицируются по ТРоТПБ и ПУЭ, причём данное разделение не имеет особых отличий. В большинстве случаев применяют классификацию, приведённую в Техническом регламенте о ТПБ. В зависимости от степени опасности, ПОЗ подразделяются на следующие:

  • П-I. Сюда относятся участки помещений, где происходит обращение горючих жидкостей, температура вспышки которых составляет от +61 °С. Примером служат складские комплексы хранения минерального масла, объекты с насосными станциями по перекачиванию легковоспламеняющихся жидкостей, камеры с масляными трансформаторами, выключателями.
  • П-II. Территории помещений, где наблюдается выделение горючей пыли либо волокон, нижний концентрационный предел воспламенения которых составляет от 65 г/м3 в общем объёме пространства. Данный класс пожароопасных зон представлен помещениями с деревообрабатывающими, трепальными, чесальными, льноперерабатывающими, ткацкими, прядильными установками, а также малозапыленные участки элеваторов.
  • П-IIа. Места помещений, где происходит обращение твёрдых горючих веществ в количествах, при которых значение удельной пожарной нагрузки составляет больше 1 МДж/м2. Здесь речь идёт о складах хранения бумажной и древесной продукции, текстильных изделий, меблировки. Также этот класс пожароопасных зон представлен библиотеками, музеями, архивами, сборочными цехами на деревообрабатывающих предприятиях и пр.
  • П-III. Территории вне помещений, где происходит обращение горючих жидкостей с температурой самовоспламенения от +61 °С или твёрдых горючих веществ. Пример таких мест – открытые складские площадки (либо находящиеся под навесом) с минеральными маслами, каменным углём, торфом, древесиной. Также сюда относится любая сливо-наливная эстакада масел.

Территории, где происходит переработка или утилизация горючих веществ посредством сжигания, в части их электрического оборудования не относят к пожароопасным. Участки помещений с вытяжными вентиляторами, обслуживающих территории пожароопасных зон класса П-II, также считаются ПОЗ этого же класса (аналогично другим классам). Если в помещении или за его пределами размещается единичное пожароопасное оборудование, то территорию в радиусе 3 метров в горизонтальном и вертикальном направлении также считают пожароопасной.

Классы взрывоопасных зон

Выше рассмотрена классификация ВОЗ согласно Правил устройства электроустановок. Но также предлагаем рассмотреть разделение территорий на отдельные классы в соответствии с Техническим регламентом о технике пожарной безопасности (ТРоТПБ):

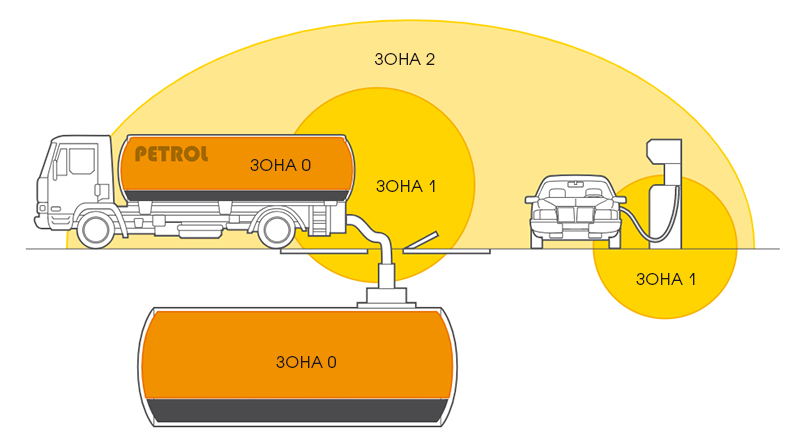

  • 0-й класс опасности возникновения взрывов: здесь речь идёт о зонах, где взрывоопасные смеси горючих газов либо паров легковоспламеняющихся жидкостей при контакте с воздухом присутствуют постоянно или на протяжении 60 минут.
  • 1-й класс: территории, где при нормальной работе электрооборудования происходит выделение горючих газов или паров ЛВЖ, образующих с воздухом взрывоопасную смесь.
  • 2-й класс: участки, где при нормальной работе электроустановок не происходит образование взрывоопасных смесей ГГ или ЛВЖ, но риск такого образования имеется в случае аварийных ситуаций либо повреждений частей технологического оборудования.
  • 20-й класс: зоны, где наблюдается наличие взрывоопасных горючих пылевых смесей и воздуха с нижним концентрационным пределом самовоспламенения не более 65 гр/м3 при постоянном присутствии.
  • 21-й класс: тут подразумеваются зоны помещений, где при нормальной работе электроустановок происходит выделение переходящей в твёрдое состояние горючей пыли либо волокон, способных образовать при контакте с воздухом взрывоопасную смесь с концентрацией меньше 65 гр/м3.
  • 22-й класс опасности возникновения взрыва: территории помещений, где при нормальном функционировании электрооборудования не происходит образование взрывоопасных смесей горючей пыли либо волокон, но риск такого образования при смешении с воздухом имеется в случае аварийной ситуации либо повреждений технологических агрегатов.
