Назначение
Контакторы вакуумные серии КВТ, торговой марки «Контактэнерго», открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, пред- назначены для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приёмников электроэнергии в системах дистанционного управления электроприводами с тяжёлым режимом работы в цепи переменного тока 50-60Гц, напряжением до 1140В.
Принцип действия
Принцип работы контактора вакуумного основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Благодаря высокой электрической прочности вакуумного промежутка и отсутствию среды, поддерживающей горение дуги, электрическая дуга распадается и гаснет.
Включение контактора осуществляется при подаче напряжения в цепь управления через выпрямительный блок на включающие катушки электромагнита.
После отключения питания по цепи управления возвратная пружина отбрасывает рычаг в исходное положение, тем самым, размыкая контакты главной цепи контактора.
Преимущества
- Повышенная трекингостойкость;
- Высокий ресурс работы;
- Широкий охват токов и напряжений;
- Отсутствие необходимости обслуживания главных контактов;
- Низкий уровень шума в рабочем состоянии;
- Температура окружающей среды: от – 45 до + 55°С;
- Возможность изготовления разного типа по напряжению катушки: 24В, 36В, 42В, 48В, 75В, 110В, 127В, 220В, 380В.
Применение
- во взрывозащищенных оболочках в рудничной промышленности;
- в системах управления горно-шахтным оборудованием;
- в составе пускателей взрывозащищенных искробезопасных;
- в составе станций управления рудничных взрывозащищенных;
- в компрессорно-насосных станциях;
- для коммутации трансформаторов;
- для коммутации электродвигателей;
- и других коммутационных устройствах.
КВТ (Р) – 1,14 – Х / Х УЗ
КВТ – серия вакуумного контактора;
(Р) – обозначение исполнения контактора:
- при отсутствии обозначения – не реверсивный;
- (Р) –реверсивный;
1,14 – номинальное напряжение, кВ;
Х – номинальный ток отключения, кА;
Х – номинальный рабочий ток, А;
УЗ – климатическое исполнение и категория размещения.
| Номинальный рабочий ток In, А | 63 | 80 | 125 | 160 | 250 | 400 | 630 | 1000 | 1250 | ||
| Номинальное напряжение Ue, В | главная цепь | До 1140 | |||||||||
| вспомогательная цепь | До 380 | ||||||||||
| цепь управления | 24, 36, 42, 48, 75, 110, 127, 220, 380 | ||||||||||
| Номинальный ток отключения Ics, кА | 2.5 | 4 | 5 | ||||||||
| Износостойкость, циклов ВО | коммутационная | АС3 | 600000 | ||||||||
| АС4 | 120000 | ||||||||||
| механическая | 3000000 | ||||||||||
| Дополнительные контакты | 2з+2р | 4з+4р | 4з+4р | 3з+3р | 4з+4р | ||||||
| Количество полюсов | 3 | ||||||||||
| Расстояние между разомкнутыми контактами главной цепи, мм | 1,8±0,1 | 2,0±0,1 | 2,2±0,1 | 2,8±0,1 | |||||||
| Режим работы | продолжительный; прерывисто-продолжительный; кратковременный; повторно-кратковременный |
||||||||||
| Собственное время включения, мс | не более 80 | ||||||||||
| Собственное время отключения, мс | не более 100 | ||||||||||
| Степень защиты | IP20 | ||||||||||
| Климатическое исполнение и категория размещения | У3 | ||||||||||
Габаритные размеры контакторов

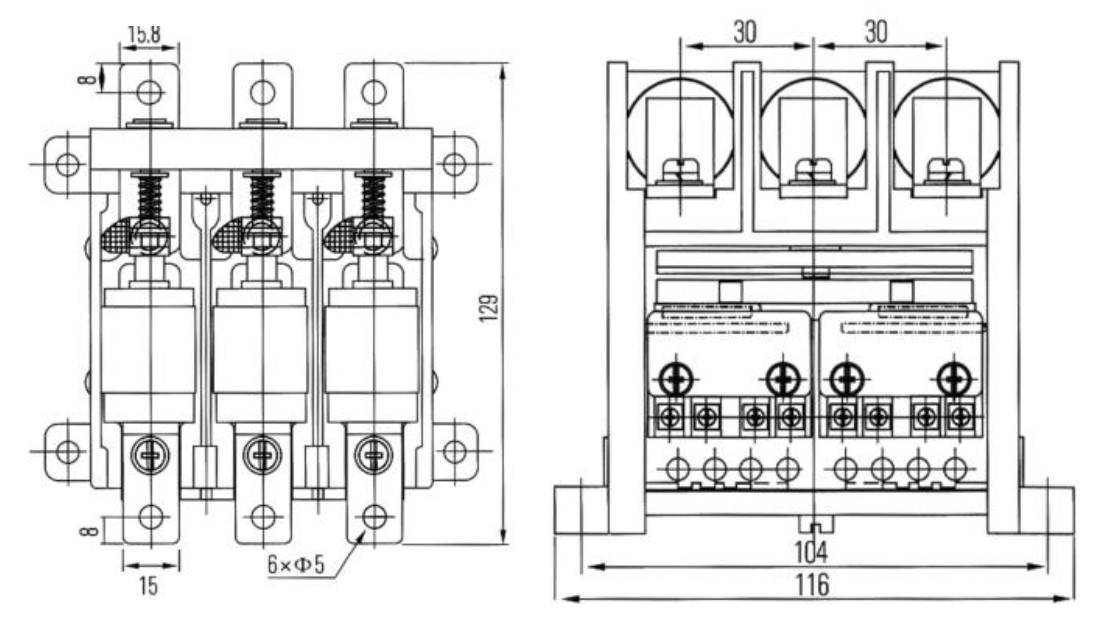

Рисунок 1. Габаритные размеры КВТ-1,14-63

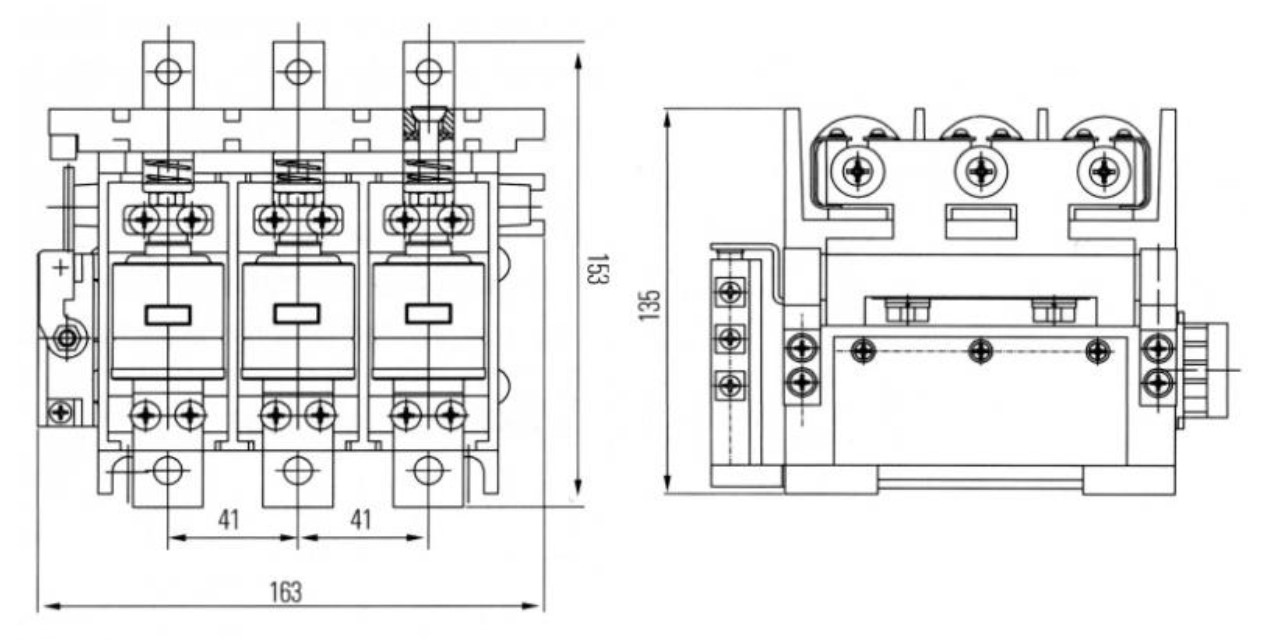

Рисунок 2. Габаритные размеры КВТ-1,14-80/125/160

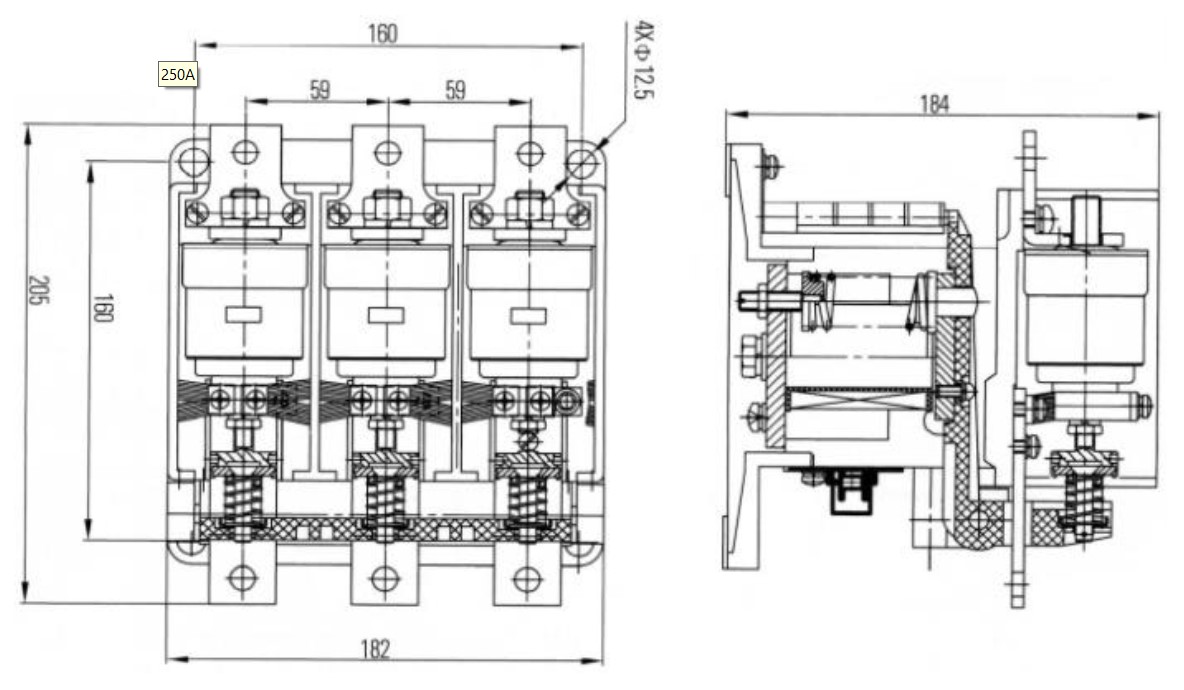

Рисунок 3. Габаритные размеры КВТ-1,14-250

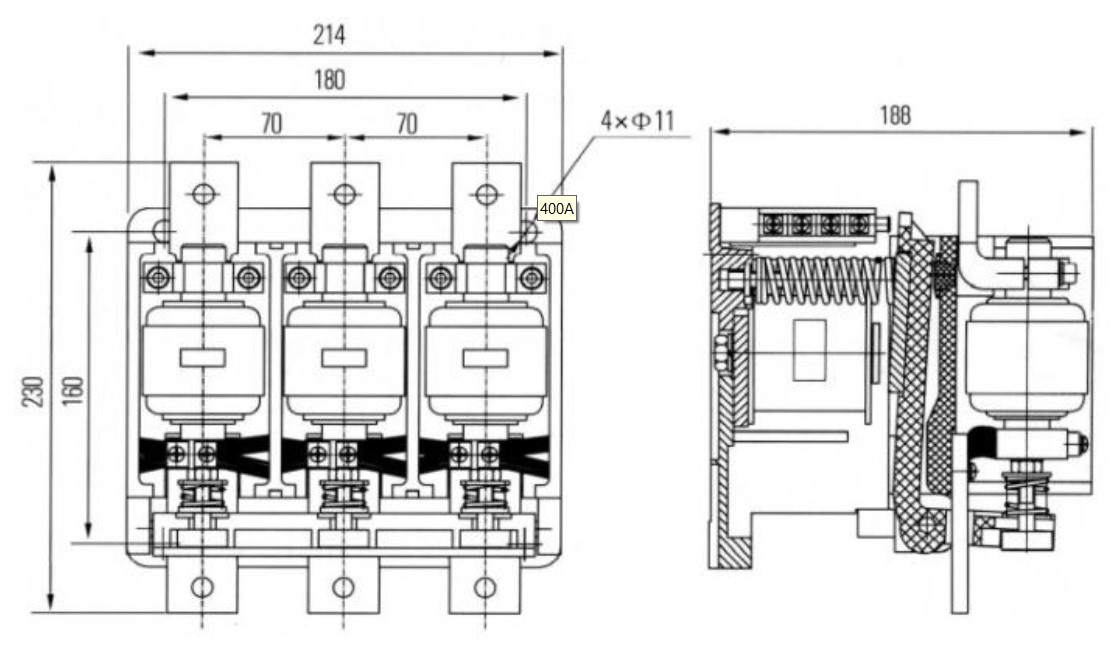

Рисунок 4. Габаритные размеры КВТ-1,14-400

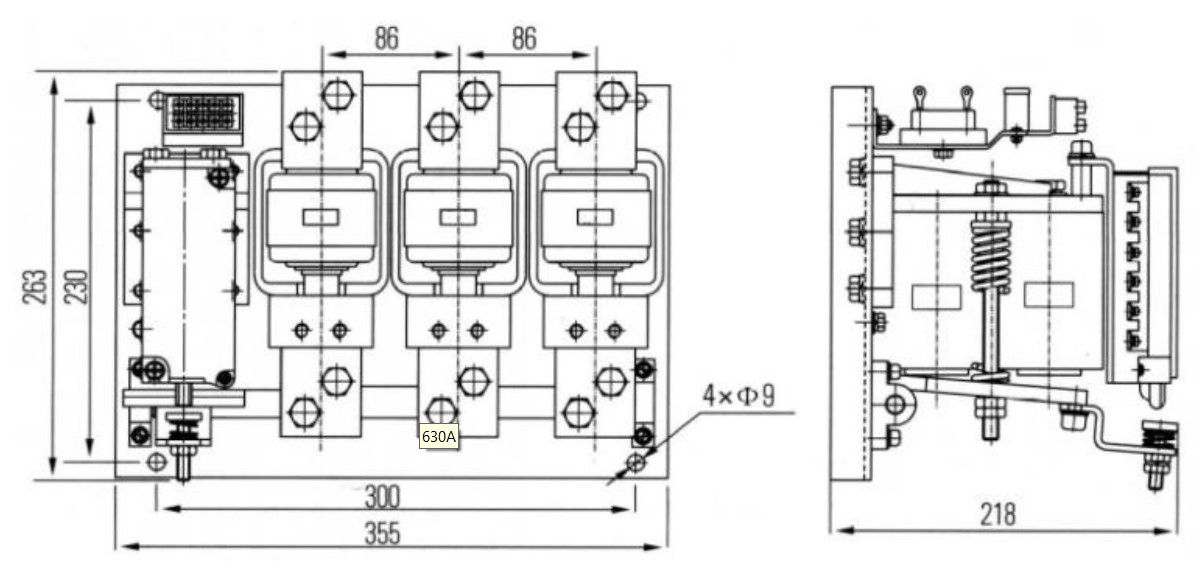

Рисунок 5. Габаритные размеры КВТ-1,14-630

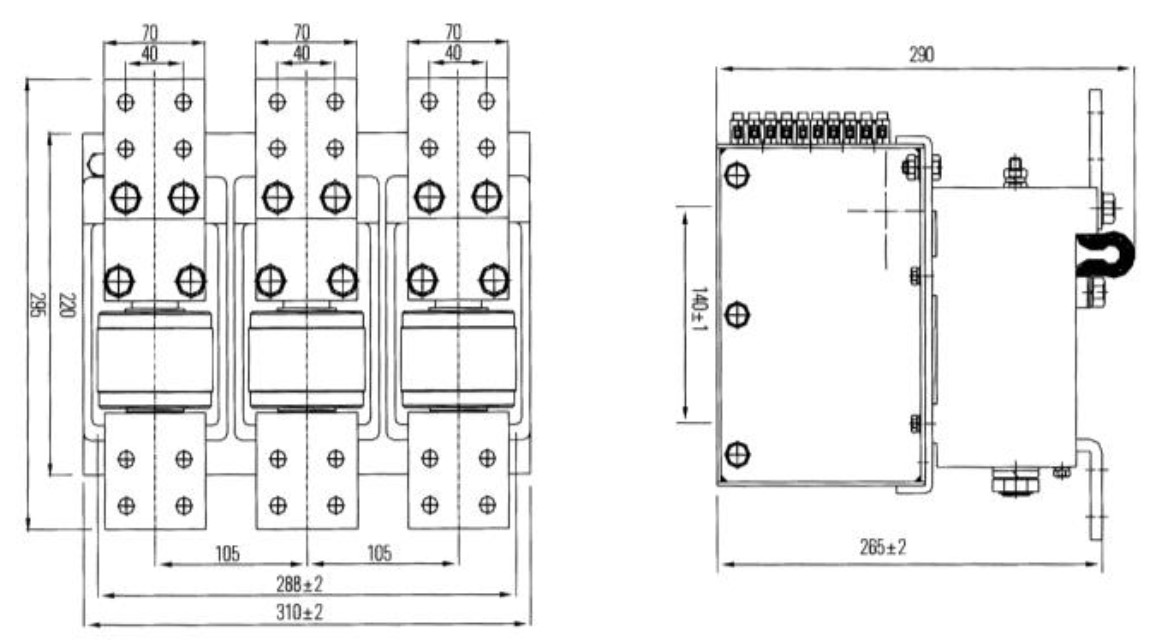

Рисунок 6. Габаритные размеры КВТ-1,14-1000/1250

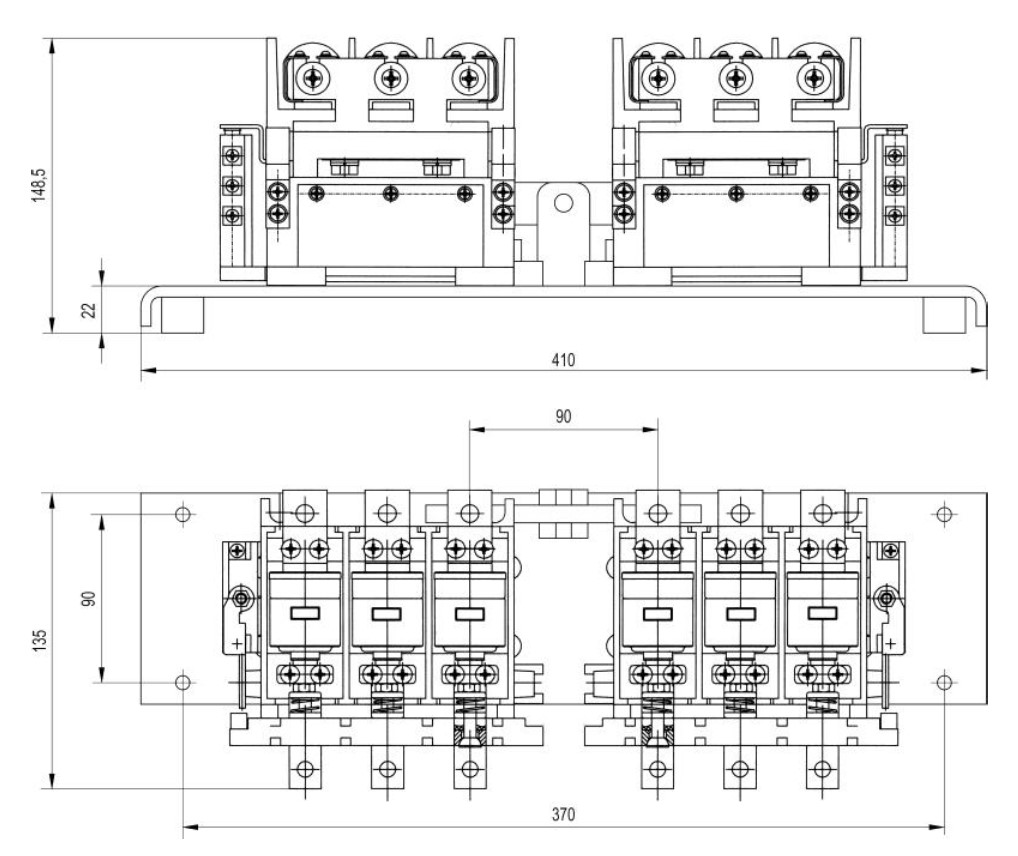

Рисунок 7. Габаритные размеры КВТ(Р)-1,14-80/125/160

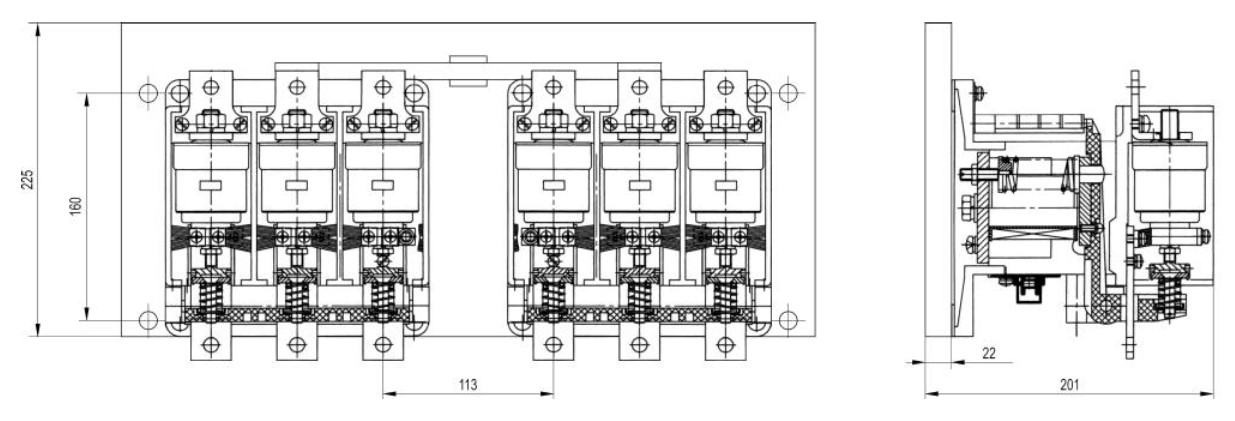

Рисунок 8. Габаритные размеры КВТ(Р)-1,14-250
| № | Варианты типоисполнений | Аналоги | |
| Контакторы вакуумные КВТ | Контакторы вакуумные КВТн | Контакторы вакуумные КВН | |
| 1 | Контактор вакуумный КВТ-1,14-2,5/ 63А | Контактор КВТн-63/0,66 | |
| 2 | Контактор вакуумный КВТ-1,14-2,5/ 80А | Контактор КВТн-80/1,14 | Контактор КВН 3-80/1,14 |
| 3 | Контактор вакуумный КВТ-1,14-2,5/ 125А | Контактор КВТн-125/1,14 | Контактор КВН 3-125/1,14 |
| 4 | Контактор вакуумный КВТ-1,14-2,5/ 160А | Контактор КВТн-160/1,14 | Контактор КВН 3-160/1,14 |
| 5 | Контактор вакуумный КВТ-1,14-2,5/ 250А | Контактор КВТн-250/1,14 | Контактор КВН 3-250/1,14 |
| 6 | Контактор вакуумный КВТ-1,14-4/ 400А | Контактор КВТн-400/1,14 | Контактор КВН 3-400/1,14 |
| 7 | Контактор вакуумный КВТ-1,14-5/ 630А | Контактор КВТн-630/1,14 | Контактор КВН 3-630/1,14 |
| 8 | Контактор вакуумный КВТ-1,14-5/ 1000А | Контактор КВТн-1000/1,14 | Контактор КВН 3-1000/1,14 |
| 9 | Контактор вакуумный КВТ-1,14-5/ 1250А | – | – |
