Взрывозащищенное электрооборудование: виды и маркировка

Чтобы предотвратить пожар или взрыв вследствие различных источников (включая тепловые электрические устройства), электрооборудование, эксплуатируемое в пожаро- или взрывоопасной зоне, должно выполняться с уникальной конструкцией. Существуют различные способы взрывозащиты электроустановок, которые имеют особое предназначение.

Что такое взрывозащищённое электрооборудование

Взрывозащищённые установки – целая группа электрических машин и механизмов, которые благодаря особой конструкции и изоляции могут эксплуатироваться в различных взрывоопасных зонах. Согласно требованиям ГОСТ Р 51330, взрывозащищённое электрооборудование входит в группу устройств, маркирующихся символами «Ех». Данное оборудование включает в себя три группы установок и устройств:

  • Ex-изделия. В эту подгруппу входят приспособления, полностью либо частично применяющиеся для использования электроэнергии. Также Ex-изделия характеризуются одним или более видами взрывозащиты в условиях потенциально взрывоопасных газовых сред. Здесь речь идёт об устройствах, с помощью которых вырабатывают, передают, распределяют, хранят, измеряют, регулируют, преобразуют и потребляют электрическую энергию, приспособлениях электросвязи, а также изделиях, применяемых во взрывоопасной зоне и способных стать источниками воспламенений.
  • Ex-компоненты. Составные части Ex-изделий, которые не используются во взрывоопасных средах по отдельности. Чтобы встраивать Ex-компоненты в Ех-оборудование, требуется обязательно подтверждать, что их взрывозащитные свойства соответствуют требованиям нормативной документации.
  • Ех-системы. Это целые комплексы оборудования, которые представляют собой соединённые между собой Ех-изделия. В данном случае составные части агрегатов должны быть выполнены в строгом соответствии с техническими документами системы, чтобы полностью удовлетворять взрывозащищенные требования.

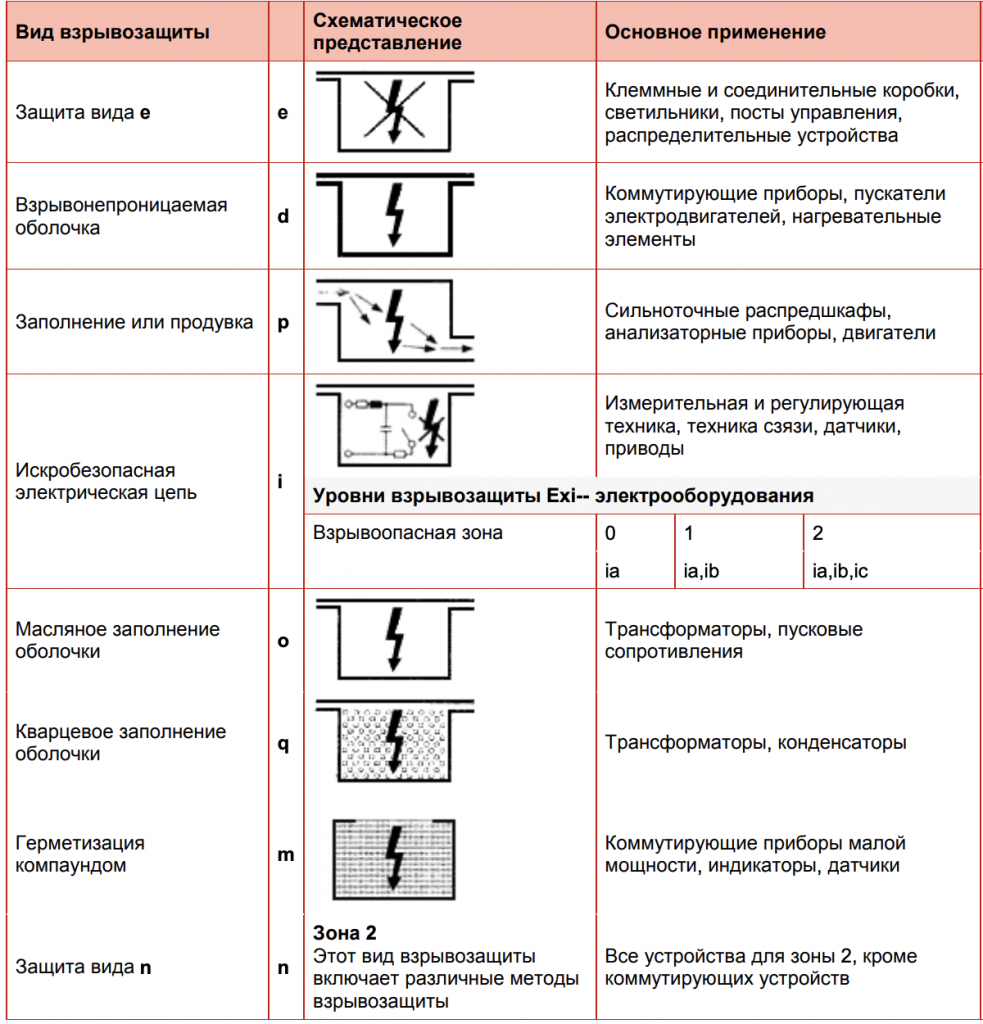

Виды взрывозащиты оборудования

Взрывозащита машин и устройств может различаться, в зависимости от условий эксплуатации. Электрооборудование, применяющееся в зонах с взрывоопасными газовыми средами, может иметь следующие виды защиты от взрывов и возгораний:

  • «d»: устройства выполняются с взрывонепроницаемой оболочкой;
  • «e»: приспособления с повышенной защитой корпуса;
  • «i» (ia, ib, ic): оборудование, обладающее искробезопасностью (имеет искробезопасные электрические цепи);
  • «m» (ma, mb): машины и механизмы с герметизацией компаундом;
  • «nA»: неискрящие электроустановки;
  • «nC»: агрегаты с искрящими контактами, защищёнными специальной оболочкой;
  • «nR»: устройства, оболочка которых ограничивает пропуск взрывоопасных газов;
  • «nL»: оборудование с электрическими цепями, имеющими ограниченную энергию;
  • «o»: приспособления с масляным заполнением оболочки;
  • «p» (px, py, pz): агрегаты с оболочкой, заполненной или продутой при избыточном давлении;
  • «q»: устройства с кварцевым заполнением оболочки;
  • «s»: электрооборудование со специализированным видом взрывозащиты.

Электроустановки, эксплуатируемые в условиях наличия взрывоопасных пылевых сред, характеризуются следующими видами взрывозащиты:

  • «t» (tа, tb, tc): изделия с защитной оболочкой;
  • «i» (ia, ib) / «m» (ma, mb) / «p» / «s»: взрывозащита соответствует оборудованию, применяющемуся в окружении газовых сред.

Если речь идёт о неэлектрическом оборудовании, которое предназначено для работы с содержанием взрывоопасных сред, то взрывозащита обеспечивается следующими способами:

  • «с»: установки с конструкционной безопасностью;
  • «b»: агрегаты с контролем источников воспламенения;
  • «k»: устройства с защитой посредством погружения в жидкость;
  • «d» / «p» / «s» – соответствует защите электрооборудования для опасных газов и пылевых сред.

Уровни взрывозащищённости электрооборудования

В зависимости от качества взрывозащиты, выделяют три уровня взрывозащиты электрического оборудования и агрегатов:

  • Повышенная надёжность. К этой категории относятся устройства и системы, в которых обеспечение взрывозащиты осуществлено только при общепризнанном нормальном режиме работы. Данное электрооборудование имеет маркировку цифрой 2.
  • Взрывобезопасность. Установки и компоненты, имеющие взрывозащиту при общепризнанных возможных повреждениях, которые определяются в соответствии с условиями эксплуатации (кроме повреждений самих взрывозащитных изделий). Такое оборудование относится к 1 уровню защиты.
  • Особая взрывобезопасность. Электрические агрегаты, которые имеют дополнительные средства взрывозащиты, предусмотренные соответствующим стандартом. В маркировке этих устройств указывается цифра 0.

Методы обеспечения взрывобезопасности оборудования

Все существующие методы, обеспечивающие взрывозащиту электрооборудования, условно разделяют на четыре главные категории, которые имеют свои особенности.

1. Методы, при которых взрывозащита достигается за счёт снижения риска возникновения электрических искр

В соответствии с этим методом, реализуется защита от взрывов и возгораний следующих видов:

  • «е» (оборудование с повышенной безопасностью);
  • «n»;
  • «s» (специализированная защита).

2. Методы, которые предусматривают изоляцию электроцепей от воздействия газовых и пылевых взрывоопасных смесей

В данном случае электрические цепи оборудования заключают в специальную оболочку, заполненную газообразными, жидкостными или твёрдыми диэлектриками таким образом, чтобы взрывоопасные смеси не находились в прямом контакте с электроцепями. При помощи этих методов реализуют следующую взрывозащиту:

  • «m»: (заливка специального компаунда);
  • «о»: использование оболочки с масляным заполнением;
  • «q»: электрооборудование с оболочкой, заполненной кварцевым песком;
  • «р»: оболочка заполнена или продута взрывобезопасными газами при избыточном давлении.

3. Метод, при котором взрывозащитные свойства обеспечиваются за счёт сдерживания взрывов

В соответствии с этим методом реализуется защита «d», предусматривающая использование взрывозащитной оболочки. В данном случае электрические цепи установок и агрегатов помещаются в специальные прочные оболочки с наличием небольшого зазора. При этом контакты токопроводящих частей с взрывоопасными смесями, а также возможности их воспламенения не исключаются полностью. Защитная оболочка призвана сдерживать повышение давления, которое возникает вследствие произошедших взрывов – благодаря этому предотвращается выход вспышек за пределы ограничения взрывонепроницаемых оболочек. Так как проникающая способность у раскалённых газов является разной, в этом случае учитываются их подгруппы.

Во время проведения испытаний взрывозащищённой оболочки на соответствие требованиям стандарта ГОСТ Р 52350.1-2005, выставляют полуторакратный зазор от допустимой величины, которая регламентирована сводной таблицей «Минимальные значения длины соединений и максимальные зазоры для защитных оболочек подкатегории IIС». В соответствии с указанным государственным стандартом, для взрывонепроницаемой оболочки объёмом свыше 2000 см3, которая используется для защиты электрических цепей установок, эксплуатируемых в условиях повышенного содержания газовоздушных водородных смесей, должна составлять не менее 40 микрон.

4. Методы взрывозащиты, которые призваны ограничить мощность искры

По этому методу реализуют защиту от взрывов и возгораний «i» (обеспечение искробезопасных цепей). Данный способ предусматривает, что при возникновении искр их мощность будет ограничена, благодаря чему они не смогут привести к воспламенению взрывоопасных газовых либо пылевых смесей. Но стоит учесть, что при этом методе контакт взрывоопасных веществ, содержащихся в окружающей среде, с электрической цепью оборудования не исключается.

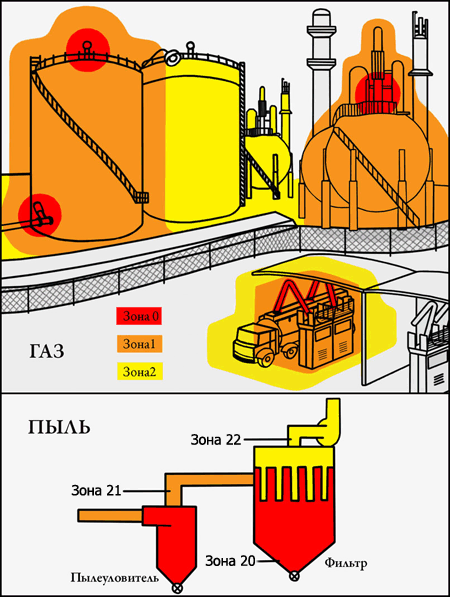

Классификация взрывоопасных зон

В зависимости от присутствующего риска возникновения взрывов и возгораний, выделяют три основных взрывоопасных зоны:

  • Зоны 2: места с маловероятным присутствием взрывоопасных газовых смесей при нормальных условиях работы электрооборудования, а при возникновении они присутствуют очень непродолжительный период времени.
  • Зоны 1: в этих местах существует довольно высокая вероятность содержания в окружающем воздухе взрывоопасных газовых смесей при нормальном условии эксплуатации электроустановок.
  • Зоны 0: здесь речь идёт о зонах, где взрывоопасные газы присутствуют постоянно либо возникают на длительное время.

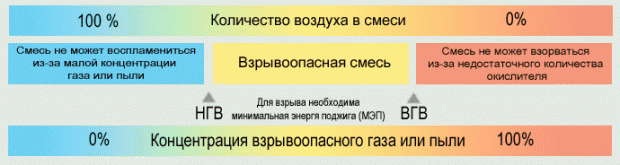

Категории взрывоопасных смесей

Выделяют 5 основных категорий смесей с повышенной вероятностью возникновения взрывов и возгораний:

  • I: содержание рудничного метана; взрывозащита обеспечивается при безопасном экспериментальном максимальном зазоре (БЭМЗ) 0.1 мм;
  • II: разные виды промышленных газов и паров с БЭМЗ 0 мм;
  • IIA / IIB / IIC: газы и пары с БЭМЗ свыше 0.9 / 0.5-0.9 / не более 0.5 мм.

Температуры самовоспламенения взрывоопасных газов и смесей

Исходя из температуры самовоспламенения, взрывоопасные смеси и газы подразделяются на 6 классов:

  • Т1: воспламенение происходит самопроизвольно при +450 °С и выше;
  • Т2: от +300 до +450 °С;
  • Т3: от +200 до +300 °С;
  • Т4: от +135 до +200 °С;
  • Т5: от +100 до +135 °С;
  • Т6: от +85 до +110 °С.

При содержании в воздухе опасных смесей класса Т1 разрешается применять взрывозащищённое оборудование, рассчитанное только на этот температурный режим эксплуатации. Если же в воздухе присутствуют смеси класса Т6, то можно применять электроустановки с различной взрывозащитой.

Расшифровка маркировки взрывозащиты

Исходя из вышеописанных моментов, можно легко расшифровать маркировку взрывозащитного оборудования: 1ExdIT5,

  • где 1 – указание уровня взрывозащиты;
  • Ex – символы, говорящие о взрывозащитном исполнении;
  • d – вид взрывозащиты;
  • I – категория взрывоопасных смесей;
  • T5 – температурный режим эксплуатации устройств и компонентов.
