На начальных этапах электротехники 3-фазные электродвигатели включались и выключались вручную обычными рубильниками. В данном случае невозможно было обеспечивать безопасные условия, из-за чего нужно было соединять пульты управления посредством силовых линий. Благодаря активному развитию коммутационных процессов и систем учёные смогли изобрести магнитные пускатели (МП) – специальные устройства, которые были лишены минусов рубильников. Данные коммутационные приспособления позволяют подключать потребителей нагрузки в дистанционном режиме, предоставляя возможность легко управлять эксплуатацией электрооборудования.

Читайте также статью «Классификация пожарных и взрывоопасных зон»

Сферы и особенности применения

Магнитные пускатели преимущественно предназначаются для управления трёхфазными асинхронными электрическими двигателями в дистанционном режиме. Данные устройства позволяют выполнять следующие операции: пуск, остановка, реверсирование. Вспомогательная функция пускателей с тепловыми реле – защита электродвигателей от излишней нагрузки. Существуют также МП с ограничителем напряжения, в основу которых входят полупроводниковые элементы.

Так как данные устройства являются неприхотливыми, их часто используют при создании схем дистанционного управления различного оборудования: осветительные приборы, компрессоры, насосные агрегаты, кран-балки, тепловые печи, кондиционеры, ленточные конвейеры и пр.

Виды магнитных пускателей

В зависимости от типа расположения, МП подразделяются на следующие виды:

  • Открытые (IP00). Такие устройства устанавливают в шкафы, панели и другие места, защищённые от воздействия влаги, пыли и прочих внешних негативных факторов.
  • Защищённые от пыли (IP20). Эти приспособления монтируют в помещениях с минимальной запыленностью воздуха и местах, где исключается доступ влаги.
  • Пылевлагозащищенные (IP54). Данные модели устанавливают внутри зданий или снаружи под оборудованным навесом, чтобы минимизировать риск воздействия атмосферной влаги, пыли и солнечных лучей.

Также специалисты применяют вспомогательную классификацию магнитных пускателей, которые различаются следующими компонентами:

  • С кнопочными блоками на корпусах основных устройств. МП с отсутствующим реверсом выполняются с двумя кнопками: «ПУСКом» и «СТОПом». А модели с реверсом имеют три кнопки – дополняется кнопка «ВПЕРЕД», «НАЗАД» и «СТОП». Устройства в некоторых исполнениях имеют в наличии лампу индикации, которая сигнализирует о включении магнитного пускателя.
  • С дополнительными контактами сигнала и блокировки. Данные устройства в разных сочетаниях применяют в качестве замыкающих или разъединяющих приспособлений. Пускатели могут иметь встроенные контакты или отдельную подставку с контактными выходами. Иногда блок дополнительных контактов присутствует в общей схеме магнитных пускателей. В моделях с реверсом дополнительные контакты позволяют выполнять электрическую блокировку.
  • С различным напряжением цепи управления и номиналом по току.
  • С тепловыми реле. Главным свойством этого приспособления является номинальный ток, при котором оно не срабатывает при выставлении средних настроек. Данное значение тока можно регулировать в определённых пределах от номинальной характеристики.

Некоторые модели магнитных пускателей также могут иметь в комплекте ограничители напряжения и другие блокираторы.

Также можете изучить статью: «Виды и маркировка взрывозащищённого оборудования»

Конструкционные особенности, принцип работы коммутирующих устройств

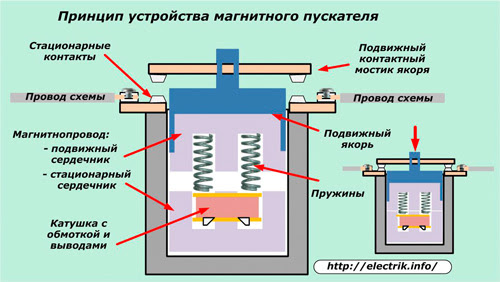

Магнитные пускатели имеют простую конструкцию, как и принцип действия. Устройства состоят из двух частей: верхней и нижней. Сверху располагаются подвижные контакты и камера гашения дуги. Тут же находится и подвижный магнит, который воздействует на силовые контакты. Снизу располагается катушка и специальная пружина, которая возвращает верхнюю подвижную половину в первоначальное положение при отключении питания обмотки. Таким образом и разъединяются силовые контакты.

Конструкция магнитных пускателей состоит из следующих элементов:

  • корпуса состоящего из двух частей;
  • подвижных контактов;
  • возвратных пружин;
  • катушек управления;
  • стационарного сердечника;
  • подвижного сердечника (траверсы);
  • неподвижных контактов;
  • клеммных крышек.

Подвижная часть выполняется с мостиком и контактами, который способствует разрыву цепи в двух положениях, чтобы выключить напряжение. Данный мостик дополнительно обеспечивает качественное соединение проводов при подключении схем в действие. Проверка такой системы осуществляется вручную – для этого нужно надавить на якорь (траверсу) и почувствовать усилие пружин, которое во время работы должно преодолеваться электромагнитом. Когда якорь отпускают, происходит возврат контактов за счет возвратной пружины.

Во время эксплуатации данные действия не нужны – они позволяют просто осуществлять контроль исправности магнитных пускателей. В реальности применяется дистанционный способ подключения посредством электромагнитного поля, возникающего на обмотке при прохождении электрического заряда. При этом хорошая проводимость тока обеспечивается специальным шихтованным магнитопроводом.

В конструкции пускателей имеются сердечники Ш-образной формы состоящие из пластин , для изготовления которых использована электромагнитная сталь. Катушка выполняется из медных проводов с точно рассчитанным числом витков, в зависимости от рабочего напряжения питания (от 24 до 380 В).

Как видно из названия, МП работают по принципу электромагнита при прохождении тока через катушку. Когда напряжение на обмотке пропадает, происходит образование магнитного поля, вследствие чего нормально-открытые контакты замыкаются, нормально-закрытые размыкаются. Как только напряжение отключается, также происходит исчезновение магнитного поля и происходит обратный процесс – под действием возвратных пружин подвижные части возвращаются в исходное положение, при этом главные контакты и нормально-открытые блок-контакты размыкаются, нормально-закрытые блок-контакты замыкаются. Как только контакты притягиваются, происходит запуск электродвигателя.

Монтаж и обслуживание

Чтобы обеспечить качественную эксплуатацию магнитных пускателей, важно правильно их установить. Для этого выбирают ровную неподвижную вертикальную поверхность. Модели с тепловыми реле необходимо ставить таким образом, чтобы исключить разницу температур с внешней средой.

Если при монтаже допустить нарушения, то будут наблюдаться ложные срабатывания. По этой причине запрещена установка магнитных пускателей в местах с сильными вибрациями или ударами. Корпус тепловых реле может греться от других приборов, что негативно сказывается на правильности работы пускателей и контакторов. Поэтому размещение МП нежелательно возле греющего оборудования с высокой теплоотдачей, необходимо соблюдать температурный режим эксплуатации.

Важно! Любое электрооборудование с номинальным током свыше 150 А во время запуска сильно вибрирует и сотрясается.

Соединяя провод с контактом МП, его край нужно загнуть кольцом, что предотвратит перекос пружинной шайбы в зажиме. Подключая два провода одного сечения, их нужно располагать с двух противоположных сторон винта. При монтаже края проводов нужно лудить. В случае с многожильными проводами концы скручивают. Для чистки алюминиевого провода используют надфиль, а затем покрывают спецпастой. Смазка контактов и каких-либо других элементов пускателей категорически запрещена. До запуска МП следует осмотреть и проверить исправность деталей. Также следует сверить схему соединения.

Чтобы предотвратить поломки магнитных пускателей, требуется обеспечить должное обслуживание коммутирующих устройств. В процессе эксплуатации необходимо исключить попадание грязи, пыли и капель воды внутрь. Требуется регулярно проверять плотность прилегания и целостность контактов.

КОНТАКТЭНЕРГО предлагает купить качественные общепромышленные или взрывозащищённые пускатели и контакторы в Украине по наиболее приемлемым ценам.
