Назначение
Выключатели путевые взрывозащищенные типа ВПВ-4Б предназначены для дистанционного управления электроприводами машин и механизмов:
- в стационарных установках;
- на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами для сигнализации, связанной с электроприводами, либо другими электротехническими устройствами.
Выключатели предназначены для эксплуатации в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.
Особенности
Возможность комплектации выключателей рычагом с роликом, тросом, педалью, пазом или вращающимся валиком, а так же наличие двух контактных блоков обеспечивают возможность применения выключателей почти в любых условиях, в сочетании с кулачками любой формы, увеличивая гибкость применения и подключения выключателей.
Конструкция

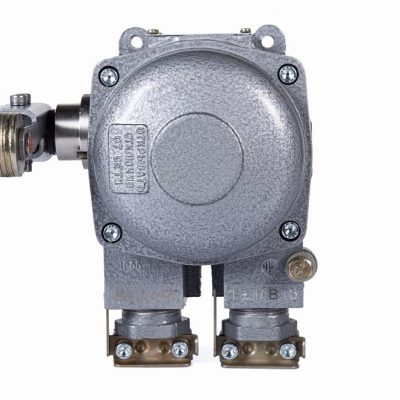

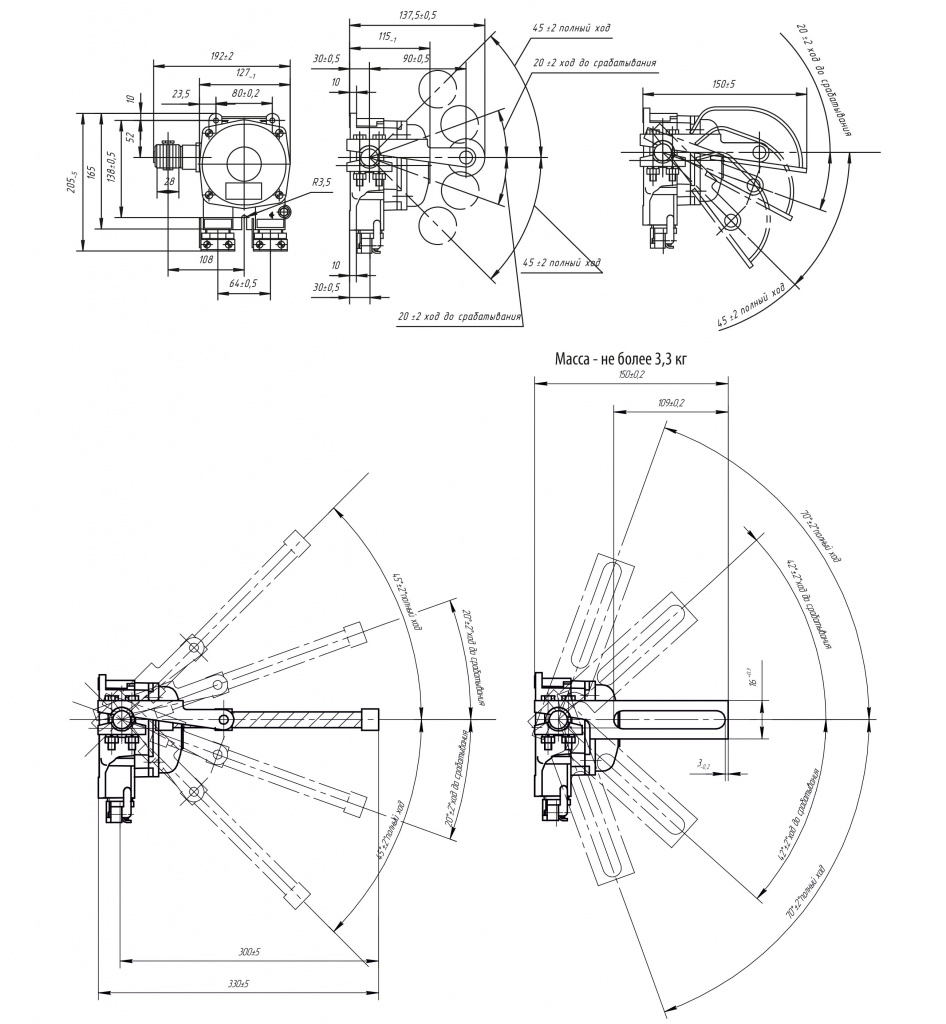

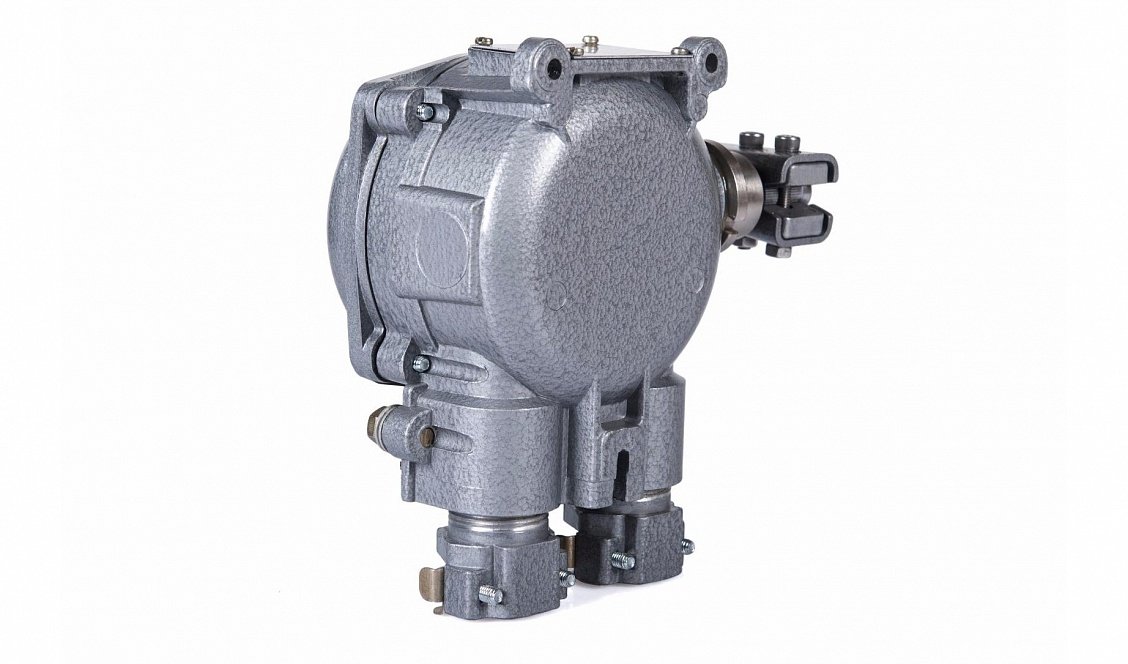

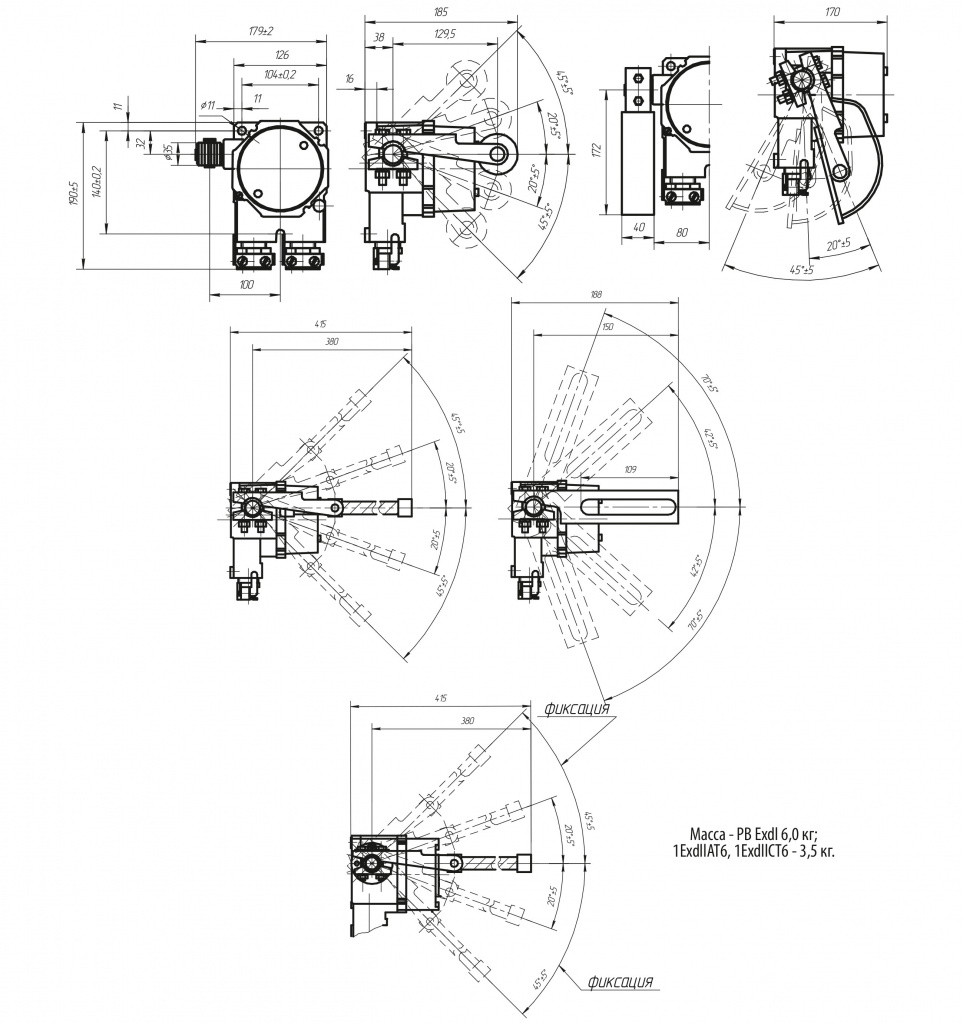

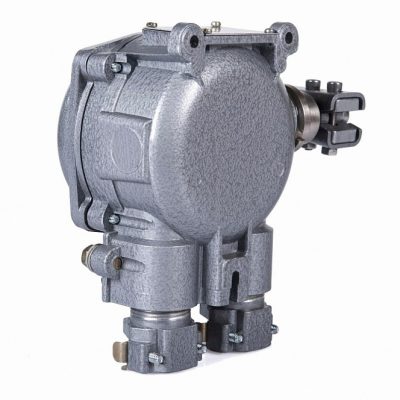

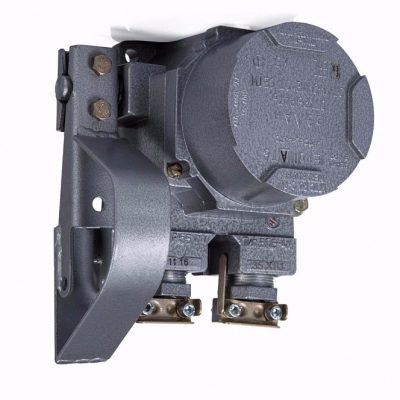

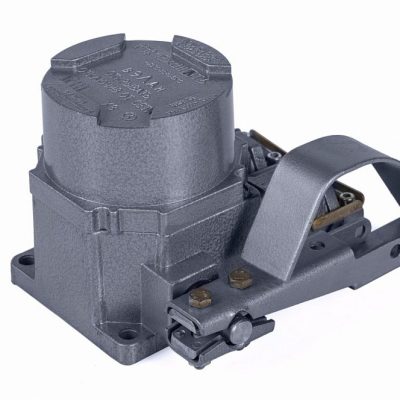

Выключатель путевой взрывозащищённый типа ВПВ-4Б состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку. Внутри корпуса установлены два блока контактных взрывозащищённых типа БКВ. Выключатель укомплектован с одной стороны приводным устройством, с другой двумя вводными устройствами для подведения гибкого или бронированного кабеля диаметром от 12 до 20 мм. Привод выполнен в виде рычага с роликом, рычага с тросом, рычага с педалью, рычага с пазом, рычага с вращающимся валиком.
ВПВ-4Б Х1 Х2 Х3 Х4 Х5
ВПВ – выключатель путевой взрывозащищенный.
4 – исполнение по числу контактов 2Р+2З.
Б – модернизированный.
Х1 – исполнение по виду привода:

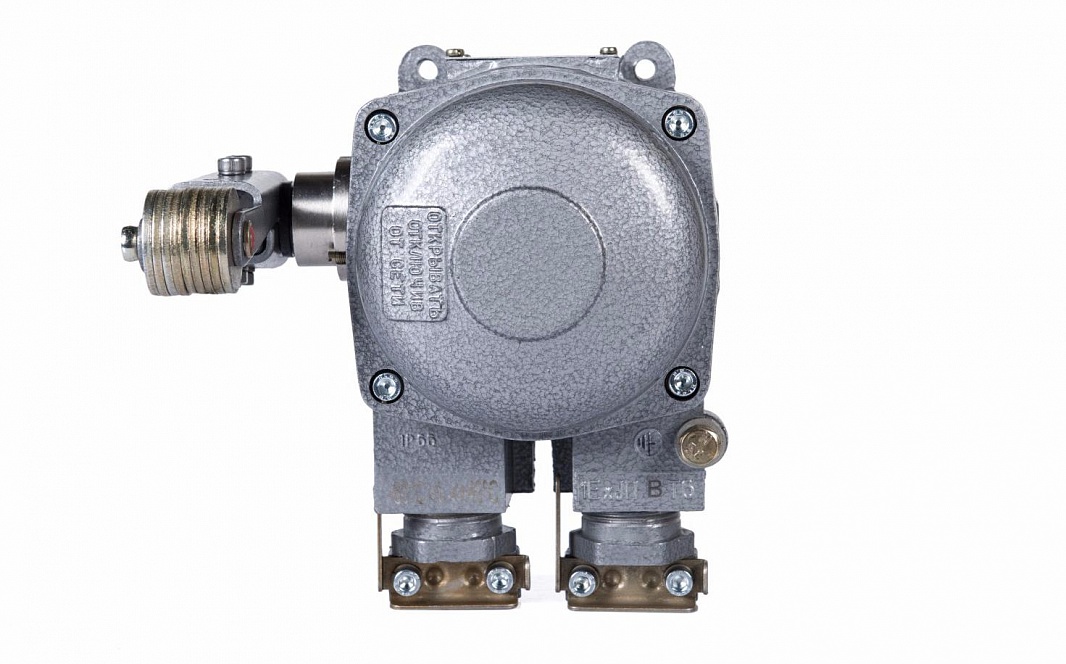

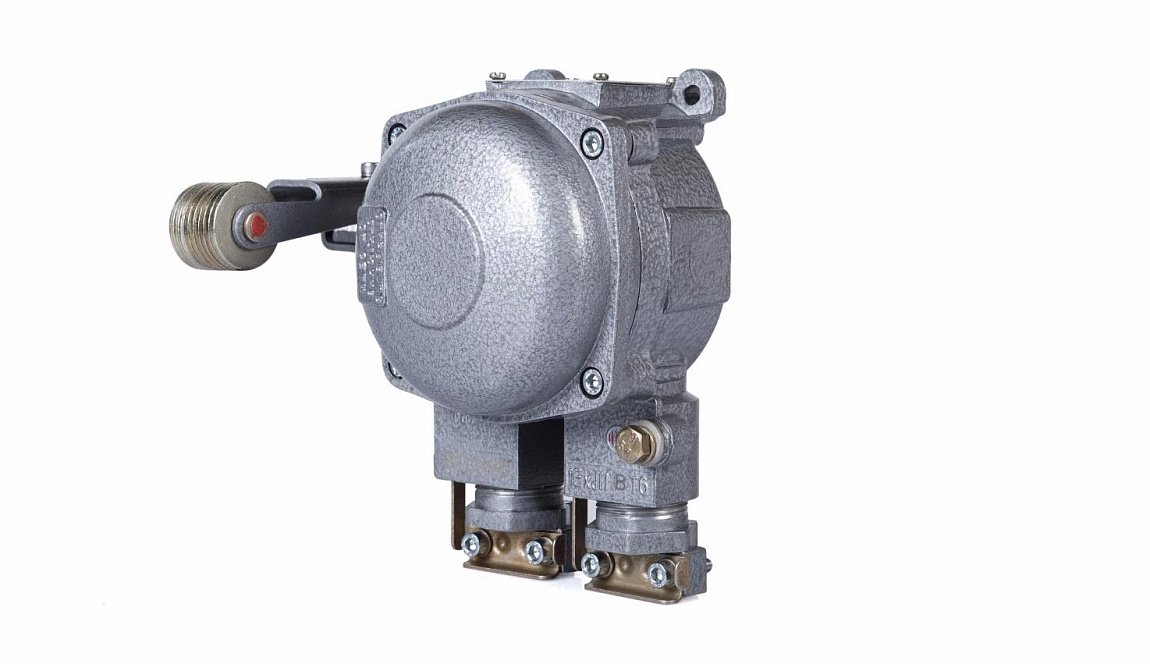

- 1 – рычаг с роликом,

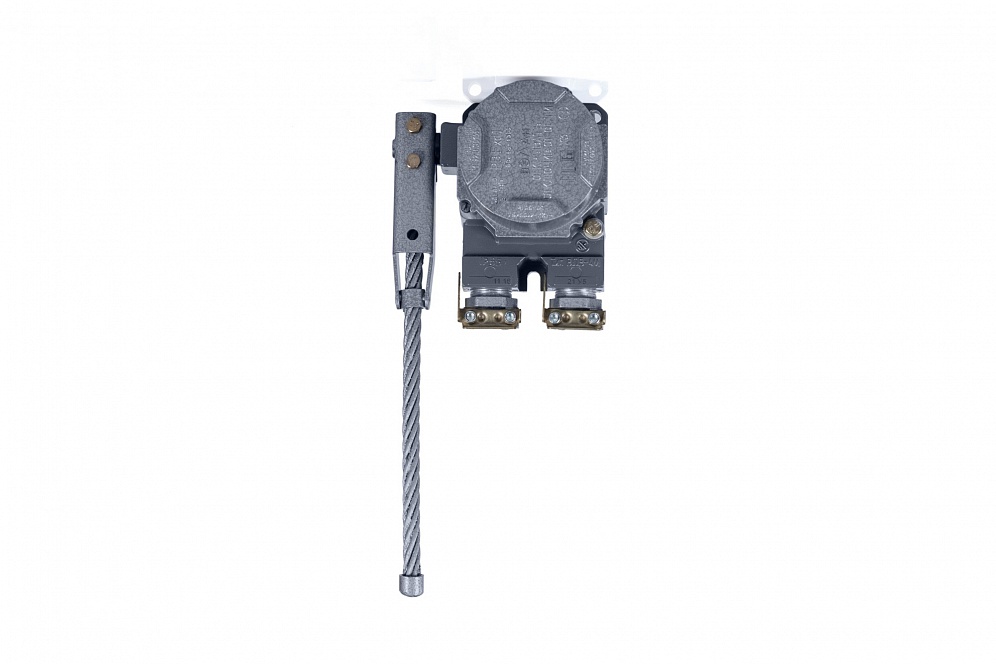

- 2 – рычаг с тросом с фиксацией,
- 3 – рычаг с педалью,
- 4 – рычаг с пазом для выключателей с маркировкой взрывозащиты 1Ex d IIB T6 Gb/ Ех tb IIIС Т80°C Db, 1Ex d IIС T6 Gb/Ех tb IIIС Т80°C Db,
- 5 – рычаг с вращающимся валиком.
Х2 – маркировка взрывозащиты:
- 1 – PB Ex d I Mb,
- 2 – 1Ex d IIB T6 Gb/Ex tb IIIC T80°C Db,
- 3 – 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db.
Х3 – климатическое исполнение по ГОСТ 15150-69: У, ХЛ, ОМ, Т, В – для выключателей с маркировкой взрывозащиты РВ Ех d I Mb.
Х4 – категория размещения по ГОСТ 15150-69: 1 или 5 – для выключателей с маркировкой взрывозащиты РВ Ех d I Mb.
Х5 – материал исполнения применяемой оболочки: Ц – сплав ЦОА1. Указывается только для выключателей с маркировкой взрывозащиты PB Ex d I Mb.
Пример формулировки заказа:
ВПВ-4Б 13 У1
Выключатель путевой взрывозащищенный на четыре контакта, модернизированный, с приводом – рычаг с роликом, маркировка взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db климатического исполнения и категории размещения У1.
Маркировка взрывозащиты: PB Ex d I Mb, 1Ex d IIB T6 Gb, 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
Материал корпуса:
-
1Ex d IIB T6 Gb , 1Ex d IIC T6 Gb: алюминиевый сплав
-
PB Ex d I Mb: сплав ЦОА1
Номинальное напряжение:
-
переменного тока: до 660 В
-
постоянного тока: до 440 В
Номинальный ток: до 16 А
Вид климатического исполнения и категория размещения: У1, ХЛ1, ОМ1, Т1, В1, У5, ХЛ5, ОМ5, Т5, В5
Температура окружающей среды:
-
для климатического исполнения У1: от -40°C до +40°C
-
для климатического исполнения ХЛ1: от -60°C до +40°C
-
для климатического исполнения В1: от -60°C до +50°C
-
для климатического исполнения ОМ1: от -60°C до +45°C
-
для климатического исполнения ХЛ5: от -10°C до +35°C
-
для климатического исполнения У5: от -5°C до +35°C
-
для климатического исполнения Т5: от -1°C до +35°C
-
для климатического исполнения В5: от -40°C до +45°C
Степень защиты от внешних воздействий: IР66
Номер технических условий: ТУ 3424-002-00213569-2007
№ | Варианты типоисполнений |
Выключатели путевые серии ВПВ-4Б | |
1 | ВПВ-4Б-11 У5-Ц |
2 | ВПВ-4Б-21 У5-Ц |
3 | ВПВ-4Б-31 У5-Ц |
4 | ВПВ-4Б-41 У5-Ц |
5 | ВПВ-4Б-12 ХЛ1 |
6 | ВПВ-4Б-22 ХЛ1 |
7 | ВПВ-4Б-32 ХЛ1 |
8 | ВПВ-4Б-42 ХЛ1 |
9 | ВПВ-4Б-52 ХЛ1 |
10 | ВПВ-4Б-13 ХЛ1 |
11 | ВПВ-4Б-23 ХЛ1 |
12 | ВПВ-4Б-33 ХЛ1 |
13 | ВПВ-4Б-43 ХЛ1 |
14 | ВПВ-4Б-53 ХЛ1 |
