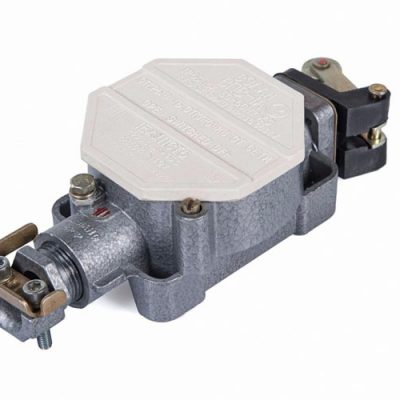

Выключатель путевой взрывозащищенный из алюминия ВЭЛАН ВПВ-1А

Главная/Продукция Вэлан, Выключатели/Выключатель путевой взрывозащищенный из алюминия ВЭЛАН ВПВ-1А

Назначение

Выключатели путевые взрывозащищенные типа ВПВ-1А предназначены для дистанционного управления электроприводами машин и механизмов:

  • в стационарных установках;
  • на средствах наземного, подземного, морского и воздушного транспорта, где они приводятся в действие управляющими упорами;
  • для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами.

Выключатели предназначены для эксплуатации как в угольных и сланцевых шахтах, опасных по газу и пыли, так и в подземных выработках угольных шахт и рудников, в том числе опасных по газу и (или) угольной пыли, а также их наземных строениях, во взрывоопасных зонах производств, средствах транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Особенности

Возможность комплектации выключателя в дополнение к толкателю рычагом с роликом позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

Выключатель путевой взрывозащищенный типа ВПВ-1А состоит из корпуса и крышки, образующих взрывонепроницаемую оболочку, крышка фиксируется стопорным винтом. Внутри корпуса установлен блок контактный взрывозащищенный типа БКВ. Выключатель должен быть укомплектован с одной стороны приводным устройством, с другой вводным устройством для подведения гибкого или бронированного кабеля диаметром от 10 до 14 мм. Приводное устройство выполнено в виде толкателя, рычага с роликом, рычага с гибким или жестким стержнем.

ВПВ – 1 А Х1 Х2 Х3 Х4

ВПВ – выключатель путевой взрывозащищенный

1 – исполнение по числу контактов: 1 р+1з

А – модернизированный

Х1 – исполнение по виду привода:

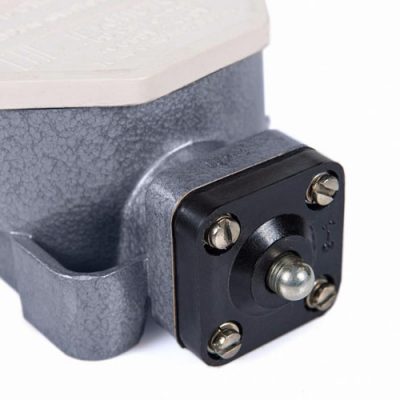

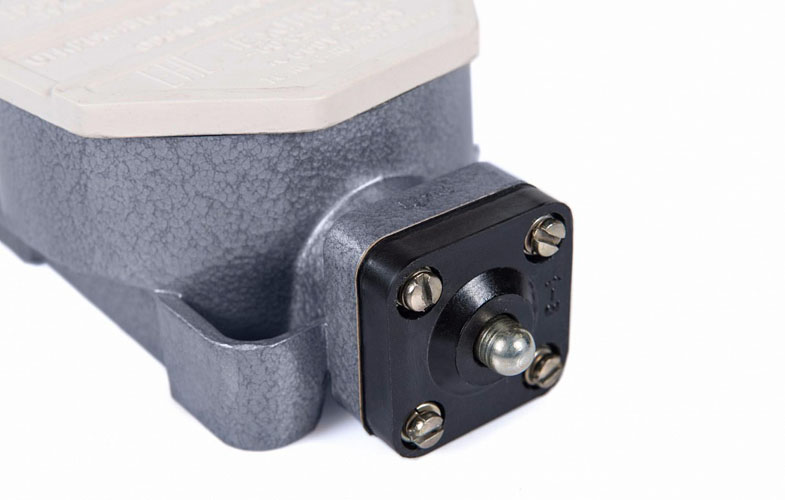

  • 1 – толкатель

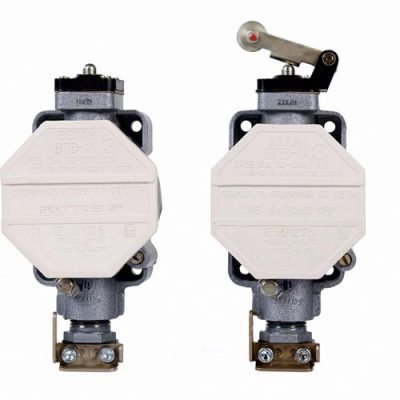

  • 2 – рычаг с роликом

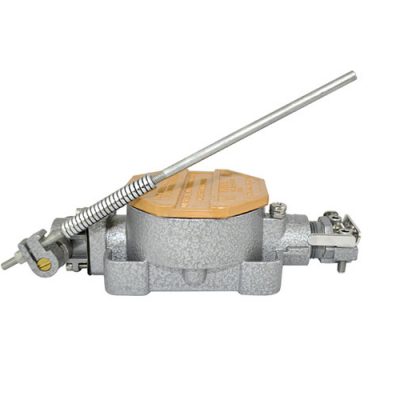

  • 3 – рычаг с гибким стержнем
  • 4 – рычаг с жестким стержнем

Х2 – маркировка взрывозащиты:

  • 1 – 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db
  • 2 – РВ Ex d I Мb

Х3 – климатическое исполнение и категория размещения: У1, ХЛ1, ОМ1, В1, УХЛ5, У5, Т5, В5.

Х4 – материал исполнения применяемой оболочки: Ц – сплав ЦОА1, С- сталь с антикоррозийным покрытием. Индекс указывается только для маркировки взрывозащиты РВ Ex d I Мb.

Пример формулировки заказа:

ВПВ-1А11У1

что соответствует обозначению выключателя путевого с толкателем, с маркировкой взрывозащиты 1Ex d IIC T6 Gb/Ex tb IIIC T80°C Db, климатическим исполнением и категорией размещения У1.

Маркировка взрывозащиты: РВ Ex d I Мb, 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db

Номинальное напряжение:

  • переменного тока – до 660 В
  • постоянного тока – до 440 В

Материал корпуса:

  • 1Ex d IIC T6 Gb – алюминиевый сплав
  • РВ Ex d I Мb – сплав ЦОА1, сталь с антикоррозийным покрытием

Номинальный ток: до 16 А

Вид климатического исполнения: У1, ХЛ1, В1, ОМ1, УХЛ5, У5, Т5, В5

Температура окружающей среды:

  • исполнение У1 – от – 40°C до + 40°C
  • исполнение ХЛ1 – от – 60°C до + 40°C
  • исполнение В1 – от – 60°C до + 50°C
  • исполнение ОМ1 – от – 60°C до + 45°C
  • исполнение УХЛ5 – от – 10°C до + 35°C
  • исполнение У5 – от – 5°C до + 35°C
  • исполнение Т5 – от – 1°C до + 35°C
  • исполнение В5 – от – 40°C до + 45°C

Степень защиты от внешних воздействий: IP65

Номер технических условий: ТУ 3424-002-00213569-2007

Варианты типоисполнений
Выключатели путевые серии ВПВ-1А
1 ВПВ-1А-11 ХЛ1
2 ВПВ-1А-11 ОМ1
3 ВПВ-1А-11 У1
4 ВПВ-1А-21 ХЛ1
5 ВПВ-1А-21 ОМ1
6 ВПВ-1А-21 У1
7 ВПВ-1А-12 ХЛ1
8 ВПВ-1А-12 ОМ1
9 ВПВ-1А-12 У1
10 ВПВ-1А-12 В1
11 ВПВ-1А-12 УХЛ5
12 ВПВ-1А-12 У5
13 ВПВ-1А-12 Т5
14 ВПВ-1А-12 В5
15 ВПВ-1А-22 ХЛ1
16 ВПВ-1А-22 ОМ1
17 ВПВ-1А-22 У1
18 ВПВ-1А-22 В1
19 ВПВ-1А-22 УХЛ5
20 ВПВ-1А-22 У5
21 ВПВ-1А-22 Т5
22 ВПВ-1А-22 В5
