Назначение

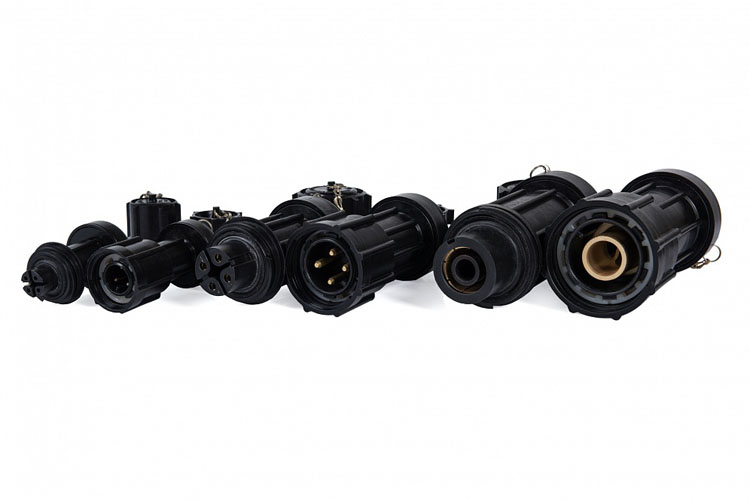

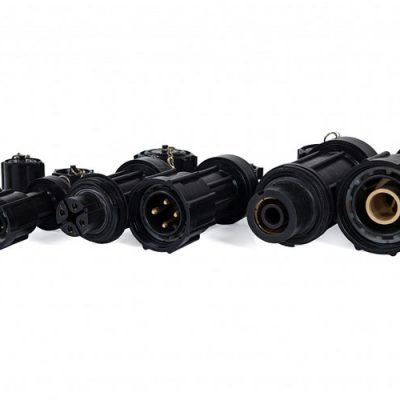

Соединители предназначены для соединения и разъединения отрезков кабельной сети, различных электрических агрегатов, установок и машин между собой и с источниками электрической энергии в наземных стационарных и передвижных установках напряжением 380В переменного и постоянного тока для 5-контактных соединителей, 660В переменного тока и до 440 В постоянного тока для остальных исполнений, частотой до 60 Гц, эксплуатируемых внутри и снаружи помещений. Выпускаются в нескольких исполнениях: переносные и панельные, на токи 16, 25, 40, 63, 160 А, 4-контактные, 250, 400 А – 1-контактные, 16, 32, 63 А – 5 – контактные.
Особенности
- Соединители имеют широкий диапазон значений номинального тока.
Конструкция

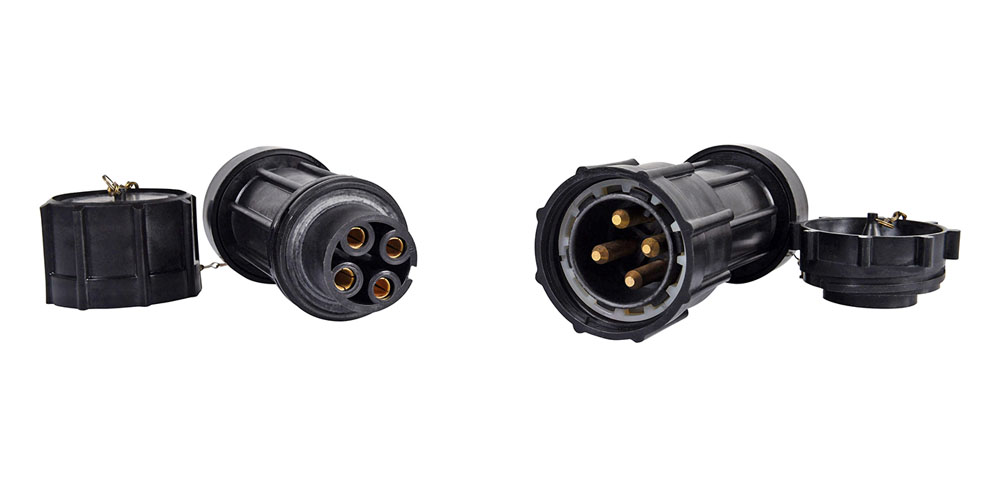

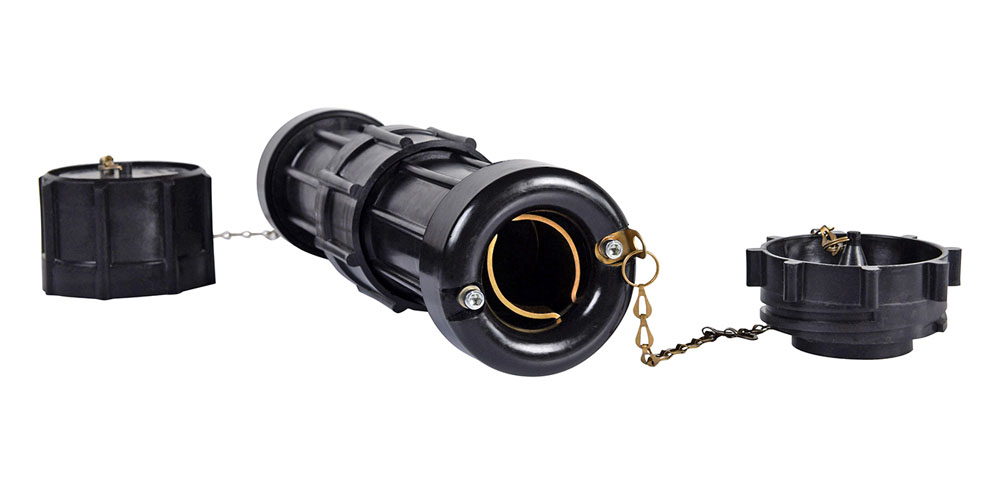

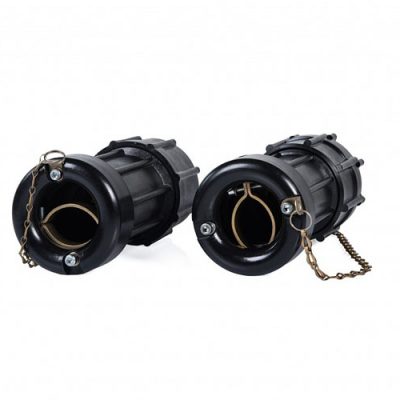

Разъемы кабельного исполнения состоят из корпуса, крышки, механизма фиксации, контактной системы и хвостовика. Разъемы панельного исполнения – из фланца крышки, механизма фиксации, контактной системы с изоляторами. Разъемы имеют фиксирующее устройство, предотвращающее самопроизвольное разъединение. При этом фиксация в крайних положениях («открыто» – «закрыто») – четкая и ясно ощутимая операция.
Комплектность поставки
В комплект поставки входят:
- вилка и розетка-1шт;
- комплект колец (шайб) под уплотнение кабеля кабельных вилок или розеток (на каждую вилку или розетку), кроме соединителей на ток 16А- 2 шт;
- комплект ЗИП резино-технических изделий на 10 наименований вилок или розеток кабельных: уплотнение корпуса – 2 шт., уплотнение кабеля – 4шт;
- для панельных вилок или розеток: уплотнение корпуса – 2 шт;
- специальные ключи для расчленения вилок или розеток (кроме соединителей на ток 16 и 25 А)- 2 шт.
Х1 Х2 Х3 – Х4 Х5
Х1 – обозначение составных частей соединителя:
- В – вилка
- Р – розетка
Х2 – исполнения по назначению:
- К – кабельные (переносные)
- П – стационарные (панельные)
Х3 – номинальный ток, А: 16, 25, 32, 40, 63, 160, 250, 400
Х4 – число контактов: 1; 4 (3P + PE); 5 (3P + N + PE)
В1 – климатическое исполнение и категория размещения по ГОСТ 15150
Х5 – условное обозначение модернизации соединителей:
- М – обозначение наличия электрической блокировки для пятиконтактных соединителей (наличие блок-контакта)
- К – для четырех- и одноконтактных соединителей
Примеры формулировки заказа:
ВК32-5В1М
Вилка кабельная из термопластичного материала на номинальный ток 32А, с числом контактов- 5.
РП254В1К
Розетка стационарная из термопластичного материала на номинальный ток 25А, с числом контактов- 4.
Номинальное напряжение:
для 5-ти контактных соединителей:
- переменного тока до 380 В
- постоянного тока до 380 В
для остальных исполнений:
- переменного тока до 660 В
- постоянного тока до 440 В
Номинальный ток: до 400А
Номинальная частота: 60 Гц
Климатическое исполнение и категория размещения: В1
Температура окружающей среды: от -60°С до +50°С
Степень защиты от внешних воздействий: IP67
Номер технических условий: ТУ 3424-010-73671038-2005
