Назначение

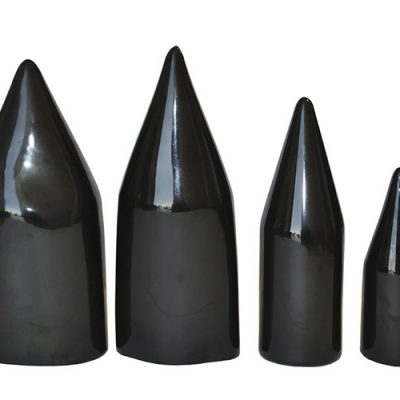

Защитные колпачки ЗК предназначены для дополнительной защиты кабельных вводов от грязи и других мелких предметов, которые могут скапливаться на поверхности оболочки в процессе эксплуатации.
Конструкция
Защитные колпачки ЗК изготавливаются из силиконовой резины, не поддерживающей горение, которая соответствует стойкости к горению по ГОСТ 28157-89, относится к материалам, удовлетворяющим требования к категории ПВ-1.
Монтаж

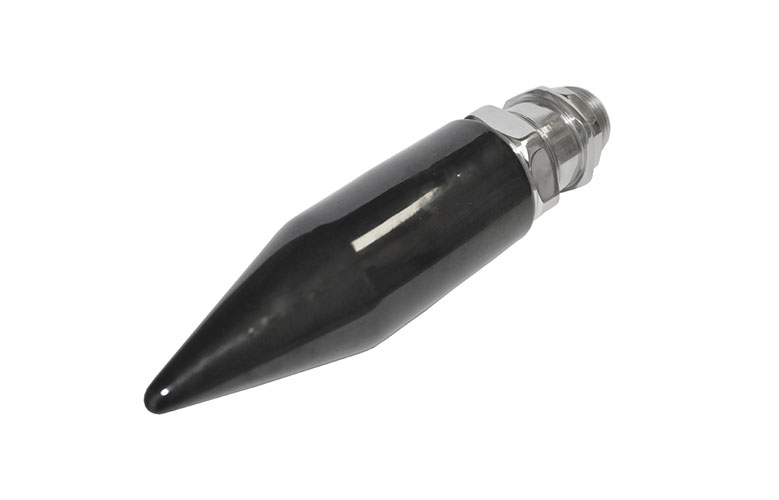

Осуществляется обрезанием конусной части защитного колпачка ЗК под диаметр подводимого кабеля, продеванием кабеля в защитный колпачок и установкой защитного колпачка на кабельный ввод до шестигранника штуцера (корпуса ввода) кабельного ввода.
ЗКХ1-Х2
ЗК – защитный колпачок
Х1 – диаметр защитного колпачка: 28, 38, 48, 58.
Х2 – длина защитного колпачка: 95, 125, 150, 152.
Пример формулировки заказа: ЗК48-150 Защитный колпачок диаметром 48мм и длиной 150мм.
| Типоразмер кабельного ввода | Наименование защитного колпачка ЗК |
| ВК-Х-ВЭЛ 3-М25 | ЗК38-125 |
| ВК-Х-ВЭЛ 3-М32 | ЗК48-150 |
| ВК-Х-ВЭЛ 3-М40 | ЗК58-152 |
| Типоразмер кабельного ввода | Наименование защитного колпачка ЗК |
| ВК-Х-ВЭЛ 4-М25 | ЗК38-125 |
| ВК-Х-ВЭЛ 4-М32 | ЗК48-150 |
| ВК-Х-ВЭЛ 4-М40 | ЗК58-152 |
| Типоразмер кабельного ввода | Наименование защитного колпачка ЗК |
| ВК-ХВЭЛ 5-М20 | ЗК28-95 |
| ВК-Х-ВЭЛ 5-М25 | ЗК38-125 |
| ВК-Х-ВЭЛ 5-М40 | ЗК48-150 |
| Типоразмер кабельного ввода | Наименование защитного колпачка ЗК |
| ВК-Х-ВЭЛ 1БМ-М20 | ЗК38-125 |
| ВК-Х-ВЭЛ 1БМ-М25 | ЗК38-125 |
| ВК-Х-ВЭЛ 1БМ-М32 | ЗК48-150 |
| Типоразмер кабельного ввода | Наименование защитного колпачка ЗК |
| ВК-Х-ВЭЛ 2БМ-М20 | ЗК38-125 |
| ВК-Х-ВЭЛ 2БМ-М25 | ЗК38-125 |
| ВК-Х-ВЭЛ 2БМ-М32 | ЗК48-150 |
