Назначение
Взрывозащищенные заглушки предназначены для закрытия неиспользуемых отверстий оборудования и труб во взрывозащищенном оборудовании или оборудовании, находящемся во взрывоопасной зоне.
Особенности
- Температура окружающей среды – до +60°C (пластик), до +200°C (металл);
- Степень защиты IK10 по IEC 62262 (для заглушек из никелированной латуни и нержавеющей стали) – выдерживают энергию удара до 20 Дж.
Конструкция

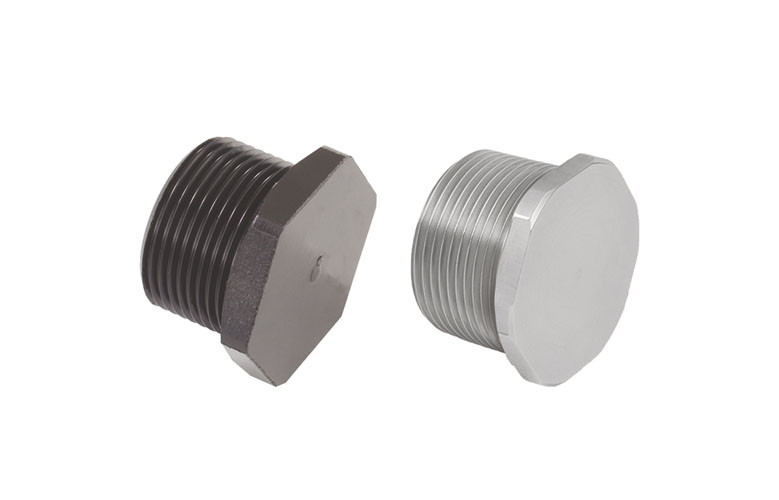

Заглушка состоит из цилиндрического участка с резьбой повышенной точности, который вкручивается в оборудование, и шестигранной головки под ключ.
Комплектность поставки
Заглушка поставляется без уплотнительного кольца и контргайки, если это не оговорено в заказе.
З-X1-ВЭЛ 5-X2-X3-В1,5
З – заглушка.
Х1 – материал изготовления:
- Л – латунь,
- Н – нержавеющая сталь,
- А – алюминий,
- П – пластик.
ВЭЛ 5 – серия (заглушка с шестигранной головкой).
Х2 – обозначение резьбы заглушки:
- метрическая резьба с шагом 1,5 мм: М16, М20, М25, М32, М40, М50, М63, М75;
- метрическая резьба с шагом 2 мм: М90, М100.
Х3 – маркировка взрывозащиты:
- d – РВ Ex d I Mb X, 1Ex d IIC Gb X
- e – РП Ex e I Mс X, 1Ex e IIC Gb X
В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150.
Пример формулировки заказа:
Отдельная поставка – З-П-ВЭЛ 5-М20-e-В1,5
В составе изделия – З-П-5-М20
Заглушка с шестигранной головкой с резьбой М20х1,5, изготовленная из пластика, с климатическим исполнением и категорией размещения В1,5, с маркировкой взрывозащиты
1Ex e IIC Gb X.
Маркировка взрывозащиты:
- для исполнения из латуни, алюминия, нержавеющей стали: РВ Ex d I Mb X, РП Ex e I Mс X, 1Ex d IIC Gb X, 1Ex e IIC Gb X, Ex ta IIIC Da X
- для исполнения из пластика: 1Ex e IIC Gb X, Ex ta IIIC Da X
Степень защиты от внешних воздействий:
- стандартное исполнение – IР66
- спец. заказ (при наличии наружного уплотнительного кольца) – IР67, IР68
Материал изготовления корпуса – латунь, алюминий, нержавеющая сталь, пластик
Температура окружающей среды:
- для исполнения из латуни, алюминия, нержавеющей стали: от -60°C до +200°C
- для исполнения из пластика: от -20°C до +60°C
Вид климатического исполнения и категория размещения: В1,5
