Назначение
Ящики кабельные взрывозащищенные типа ЯКВ, предназначенные для соединения и разветвления гибких резиновых и бронированных кабелей, как силовых цепей, так и цепей управления во взрывоопасных зонах, в которых возможно образование паро- и газовоздушных смесей, а также в шахтах всех категорий, опасных по газу (метану) и (или) угольной пыли.
Особенности
- В коробке располагаются как силовые зажимы, так и зажимы для цепей управления.
- Крышка ящика при открывании отходит в сторону на петлях.
- Большое внутреннее пространство ящика обеспечивает удобность подсоединения кабелей.
Конструкция

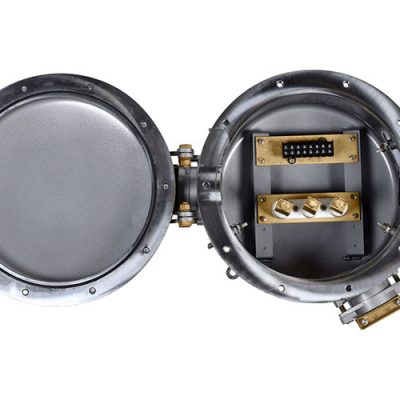

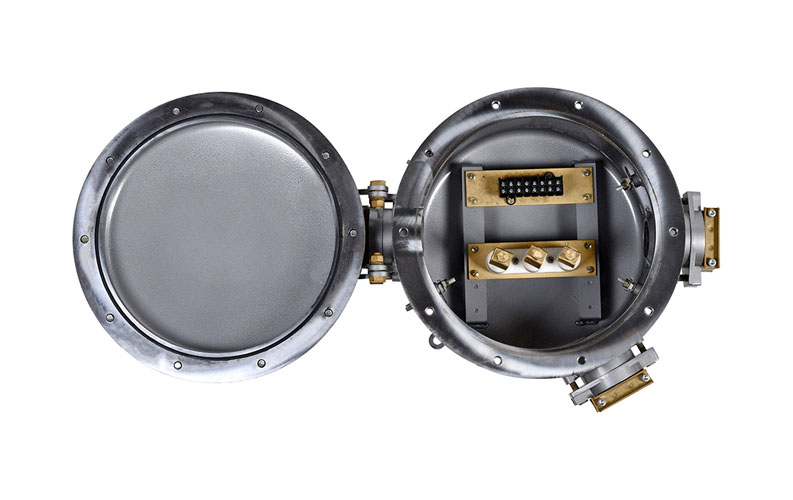

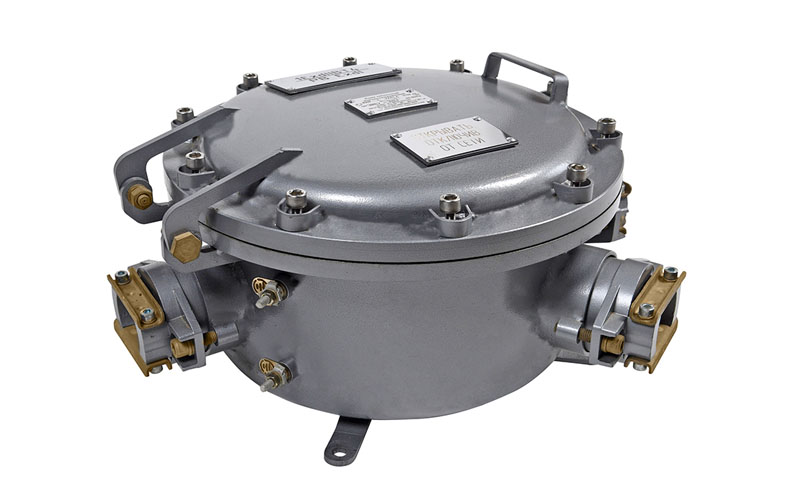

Ящики состоят из взрывонепроницаемой оболочки, образованной цилиндрическим корпусом с фланцем и крышкой, которые соединяются между собой винтами с цилиндрической головкой. Внутри корпуса установлены блоки клеммных зажимов, а по периметру – кабельные вводы. Ящики отличаются друг от друга количеством клеммных зажимов, количеством и условным диаметром проходных отверстий кабельных вводов.
ЯКВ – ящик кабельный взрывозащищенный
Х1 – исполнение в зависимости от номинального тока (I), номинального напряжения (U), количества кабельных вводов, условного диаметра проходного отверстия ввода (nxDу) и индекс «П» при применении пружинных зажимов:
- 1 – I=200 А, U=690 В, 3х63 мм;
- 1.1 – I=320 А, U=1140 В, 3х63 мм;
- 2 – I=200 А, U=690 В, 1х25 мм; 2х32 мм и 3х40 мм;
- 2.1 – I=320 А, U=1140 В, 1х25 мм; 2х32 мм и 3х40 мм;
- 3 – I=200 А, U=690 В, 1х25 мм; 2х32 мм и 3х63 мм;
- 3.1 – I=320 А, U=1140 В, 1х25 мм; 2х32 мм и 3х63 мм;
- 4 или 4П – I=10 А, U=230 В, 8х20 мм и 2х25 мм;
- 4.1 или 4.1П – I=10 А, U=230 В, 5х20 мм; 6х25 мм и 3х32 мм
Х2 – Вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1,5; Т1,5
Пример формулировки заказа:
ящик кабельный взрывозащищенный на номинальный ток 200 А, напряжение 690 В, имеющий три кабельных ввода с условным диаметром проходного отверстия 63 мм: ЯКВ-1 УХЛ1,5

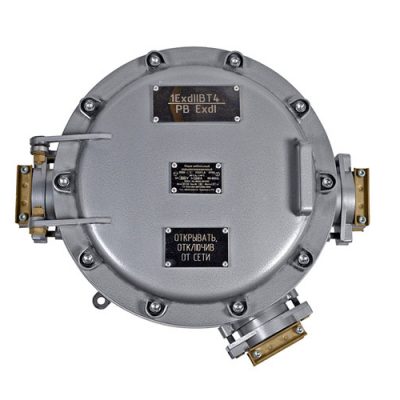

Маркировка взрывозащиты: 1Ex d IIВ Т4 Gb, PB Ex d I Mb, 1Ех d [ia Ga] IIВ Т4 Gb, PB Ex d [ia Ma] I Mb, Ex tb IIIC T135°C Db
Номинальное напряжение: до 1140 В
Максимальный ток силовых зажимов: до 320 А
Максимальный ток цепей управления: 60 В
Количество зажимов для цепей управления: 8 шт.
Количество силовых зажимов: от 3 до 120 шт.
Степень защиты от внешних воздействий: IР66
Температура окружающей среды: от – 60°С до + 40°С
Масса:
- ЯКВ-1, ЯКВ-1.1, ЯКВ-2, ЯКВ-2.1- 36 кг
- ЯКВ-3, ЯКВ-3.1 – 38 кг
- ЯКВ-4, ЯКВ-4П – 35 кг
- ЯКВ-4.1, ЯКВ-4.1П – 37 кг
Номер технических условий: ПИНЮ.685564.002 ТУ
№ | Варианты типоисполнений |
Ящики ЯКВ | |
1 | Ящик ЯКВ-1 УХЛ1,5 |
2 | Ящик ЯКВ-1.1 УХЛ1,5 |
3 | Ящик ЯКВ-2 УХЛ1,5 |
4 | Ящик ЯКВ-2.1 УХЛ1,5 |
5 | Ящик ЯКВ-3 УХЛ1,5 |
6 | Ящик ЯКВ-3.1 УХЛ1,5 |
7 | Ящик ЯКВ-4 УХЛ1,5 |
8 | Ящик ЯКВ-4.1 УХЛ1,5 |
