Взрывозащищённый светодиодный светильник ВЭЛАН 37

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищённый светодиодный светильник ВЭЛАН 37

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах угольных выработок и других местах, в соответствии с маркировкой взрывозащиты.

Особенности

  • Надежность конструкции.
  • Большой световой поток при малых габаритах.
  • Возможность использования светильника для общего освещения.
  • Возможность транзитного подключения.

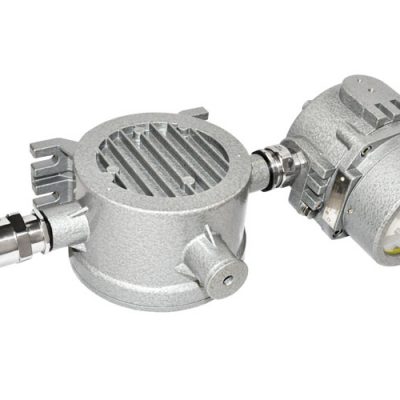

  • Возможность модульного пополнения (объединение до трех модулей в один светильник).
  • Инновационный светодиодный источник света на светодиодах компании CREE обеспечивает надежную работу на протяжении всего срока службы. Падение светового потока через 50000 часов не более чем 15 %.
  • В светодиодных источниках света применена алюмооксидная технология изготовления печатных плат, что позволяет повысить теплоотведение в 4 – 8 раз.
  • Возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работу при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).

Конструкция

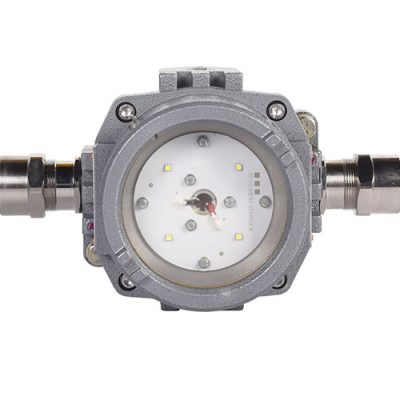

Светильник ВЭЛАН37 состоит из корпуса и крышки, выполненные из алюминиевого сплава для исполнения 1Ex d IIC T6 Gb, а светильник ВЭЛАН37Р состоит из корпуса и крышки, изготовленных из сплава ЦОА-1 для исполнения РВ Ex d I Mb. Покрытие светильника эмаль. Под плафоном из органического прозрачного стекла установлена светодиодная панель, залитая оптическим компаундом. В светильник установлен один кабельный ввод и одна заглушка. Внутри корпуса светильника расположены драйвер питания светодиодов и клеммные зажимы.

Источник света

  • Сверхъяркие светодиоды с эффективностью свечения 110 Лм/Вт.

Комплектность поставки

Светильник поставляется в комплекте с выбранным видом крепления и по умолчанию с одним кабельным вводом ВК-С-ВЭЛ2-М25-ExdG для небронированного кабеля и заглушкой З-С-ВЭЛ-М25- d-B1,5.

Имеется возможность изготовления светильника с кабельными вводами серии ВК-ВЭЛ-ExdG от М16 до М40, светильников с рым-болтом – с дополнительной поворотной скобой из оцинкованной стали. При заказе маркировка кабельного ввода прописывается отдельно после условного обозначения светильника.

Если маркировка кабельного ввода не прописана, то устанавливается один кабельный ввод ВК-С-ВЭЛ2-М25-ExdG и заглушка З-С-ВЭЛ-М25-d-В1,5.

При заказе ВЭЛАН37Х корпус и крышка изготавливаются из алюминиевого сплава. При заказе ВЭЛАН37Р корпус и крышка изготавливаются из сплава ЦОА-1.

ВЭЛАН37Х1 -АК- СД.Л. Х3 Х4 Х5 – Х6

ВЭЛАН37 – светильник светодиодный взрывозащищенный

Х1 – серия светильника:

  • Р – рудничное исполнение РВ Ex d I Мb
  • X – исполнение для 1Ex d IIC T6 Gb, Ex tb IIIC T80˚C Db

АК – индекс указывающий на комплектацию аккумуляторным блоком БАВО (БАВОР) * и возможность работы светильника от него (для светильников мощностью 15, 20, 25, 30 Вт). В том случае, если аккумуляторная батарея не требуется индекс не указывается.

СД.Л. – источник света: светодиоды

Х3 – суммарная мощность используемых в светильнике светодиодов, Вт: 15, 20, 25, 30 (40, 50, 60, 75, 90 – у модульного светильника)

Х4 – тип крепления:

  • П – потолочное

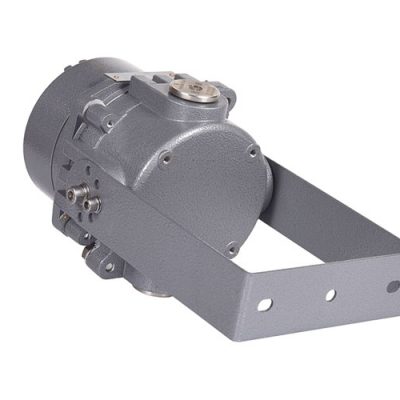

  • С1 – скоба (для светильников мощностью 15 – 90 Вт)

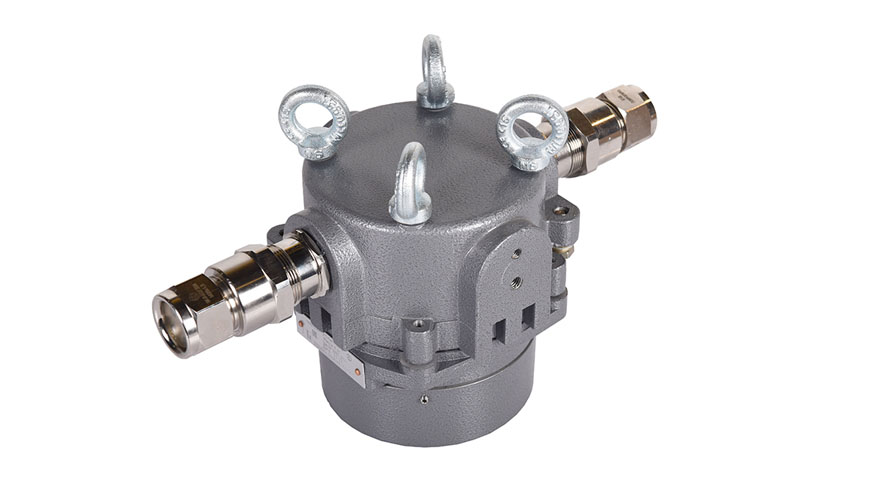

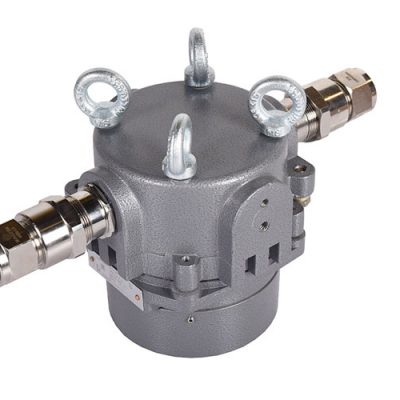

  • Р – рым-болт (для светильников мощностью 15 – 30 Вт)
  • Т1 – на трубе (для светильников мощностью 15 – 30 Вт)
  • О – на опоре (для светильников мощностью 15 – 30 Вт)

Х5 – номинальное напряжение и род тока:

  • 12, 24, 36, 110, 127 или 230, АС – переменный;
  • 12, 24, 36, 110, 127 или 230, DC – постоянный.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150: У5, У1, УХЛ1, ОМ1

ПИНЮ.676200.001 ТУ

* Светильники исполнения 1Ех d IIC T6 Gb, Ex tb IIIC T80°C Db комплектуется аккумуляторным блоком типа БАВО. Светильники рудничного исполнения РВ Ex d I Mb комплектуется аккумуляторным блоком типа БАВОР (изготовленного из сплава ЦОА-1).

Пример формулировки заказа:

1. Обозначение рудничного светильника ВЭЛАН37Р мощностью 20 Вт, работающего от 127В АС, потолочное крепление, климатического исполнения и категории размещения У5, из спла­ва ЦОА-1, с двумя кабельными вводами ВК-С-ВЭЛ2БМ -M25-ExdG

ВЭЛАН37Р-СД.Л.20П(127АС)-У5 (с ВК-С-ВЭЛ2БМ -М25-ExdG-2шт.)

2. Обозначение светильника ВЭЛАН37Х с взрывозащитой 1Ех d IIC T6 Gb мощностью 20Вт, работающего от 230В АС, крепление на скобе, климатического исполнения и категории размещения УХЛ1, с одним кабельным вводом ВК-C-ВЭЛ2-М25-EхdG для небронированного кабеля и заглушкой З-С-ВЭЛ-М25-d-В1,5.

ВЭЛАН37Х-СД.Л.20С1(230АС)-УХЛ1

Маркировка взрывозащиты: 1Ex d IIC T6 Gb, РВ Ex d I Mb, Ex tb IIIC T80°C Db

Номинальное рабочее напряжение, В:

  • переменного тока АС – 12±10%; 24±10%; 36±10%; 110±10%; 127±10%; 230±10%
  • постоянного тока DC – 12±10%; 24±10%; 36±10%; 110±10%; 127±10%; 230±10%;

Коэффициент мощности: сosφ>0,95

Стандартная мощность светильника: 15, 20, 25, 30 Вт

Мощность светильника при модульном исполнении: 40, 50, 60, 75, 90 Вт

Эффективность свечения: 110 Лм/Вт

Световой поток:

  • 15Вт – 1275Лм
  • 20Вт – 1700Лм
  • 25Вт – 2125Лм
  • 30Вт – 2550Лм
  • 40Вт – 3400Лм
  • 50Вт – 4250Лм
  • 60Вт – 5100Лм
  • 75Вт – 6375Лм
  • 90Вт – 7650Лм

Угол раскрытия светового потока: 120°

Диапазон вводимых кабелей: 11-18 мм (по умолчанию)

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец.исполнение – IP66/IP67

Температура окружающей среды:

  • для РВ Ex d I Mb – от -40°С до +50°С
  • для 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db – от – 40°С до + 40°С, от – 60°С до + 50°С

Масса стандартного исполнения: 2,3кг

Вид климатического исполнения:

  • для РВ Ex d I Mb- У5
  • для 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db – У1, УХЛ1, ОМ1

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
