Назначение
Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.
Особенности
- Простота и надёжность.
- Большой световой поток при малых габаритах.
- Возможность использования светильника для общего освещения.

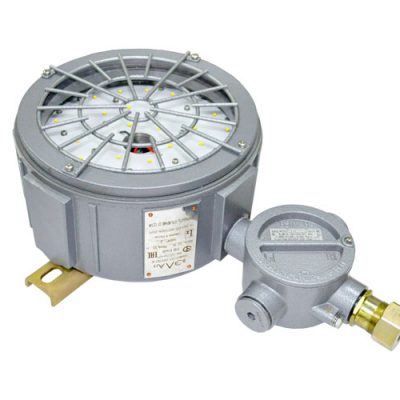

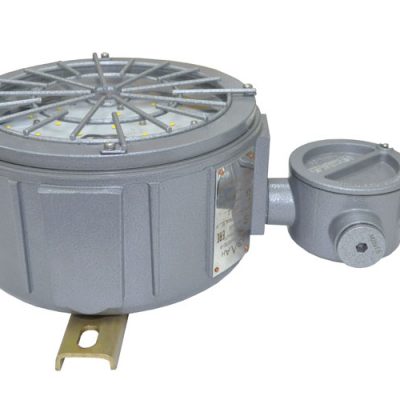

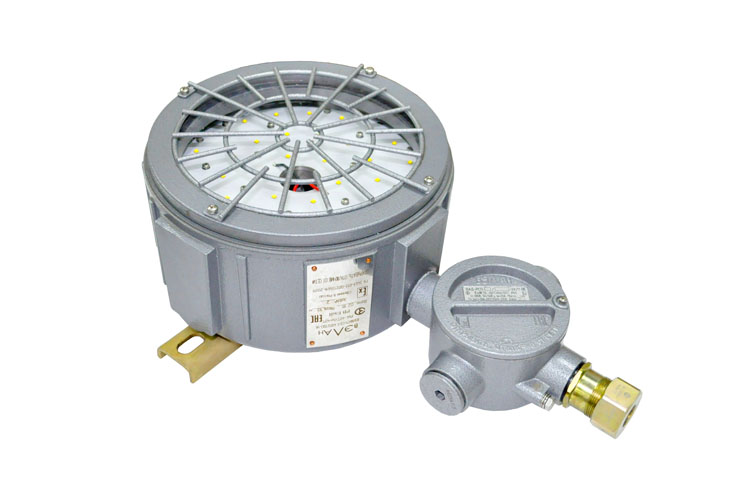

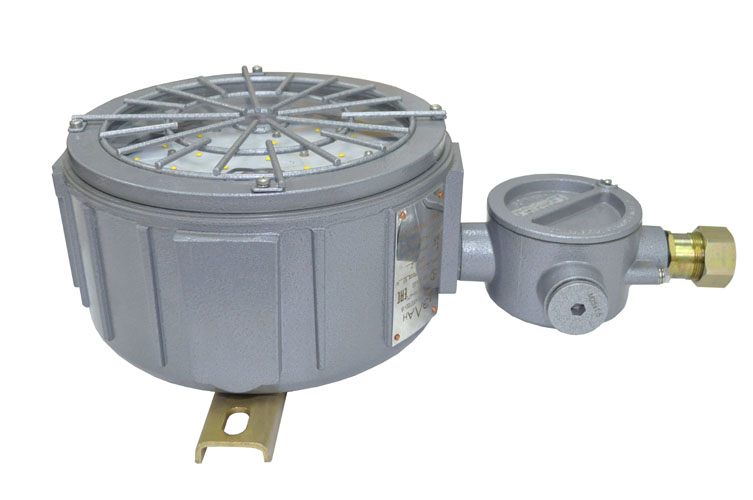

- Дополнительно комплектуется решеткой.
- Знак «Х» в маркировке взрывозащиты указывает на его специальные условия безопасного применения, заключающиеся в следующем: протирка (чистка) поверхности светопропускающего элемента допускается только влажной ветошью.

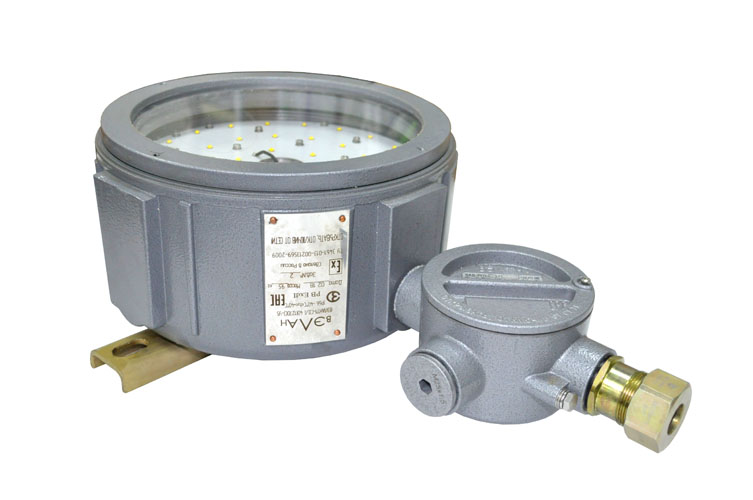

Конструкция
Светильник состоит из двух отделений, отделения ввода и отделения светотехники с драйвером постоянного тока и светодиодным модулем. Корпусные детали изготовленные из алюминиевого сплава с последующим порошковым по ли эфирным покрытием. Светопропускающая часть светильника изготавливается в двух вариантах из органического и неорганического стекла .
Источник света
- Сверхъяркие светодиоды.
Комплектность поставки
По умолчанию светильник комплектуется кабельным вводом для не бронированного кабеля ВК-С-ВЭЛ 4-М20.
Дополнительно заказывается защитная решетка, кабельные вводы для бронированного кабеля, трубной проводки или металлорукава.
ВЭЛАН71-Ш–СД.Л.Х1 (Х2)-Х3-Х4-Х5
ВЭЛАН71– светильник взрывозащищенный
Ш – индекс указывается для светильников в рудничном исполнении.
СД.Л.– источник света: светодиоды
Х1 – мощность светильника (Вт): 40, 60, 80, 100.
Х2 – тип крепления:
- П – потолочное
- С – на скобе
Х3 – напряжение питания и тип тока;
Х4 – 10, 15, 20, 30, 45, 60 – угол раскрытия света вторичной оптики (градусы), если индекс не указан, то светильник поставляется без линз.
Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ. У5 (для светильников в рудничном исполнении)
Пример формулировки заказа:
Обозначение светильника взрывозащищенного светодиодного ВЭЛАН71, мощностью 40 Вт, с напряжением питания 230 В АС, креплением на скобе, климатическим исполнением и категорией размещения УХЛ1:
ВЭЛАН71-СД.Л.40С (230АС)-УХЛ1
Маркировка взрывозащиты:
- Для ВЭЛАН71-40/60/80 – 1Ex d IIC Т6 Gb, Ex tb IIIC T80°С Db
- Для ВЭЛАН71-100 – 1Ex d IIC Т5 Gb, Ex tb IIIC T95°С Db
- Для ВЭЛАН71-Ш – РВ Ex d I Mb
Номинальное рабочее напряжение, В:
- Для ВЭЛАН71-40/60 – 120-230 АС ±10%
- Для ВЭЛАН71-80/100 – 230 АС ±10%
Коэффициент мощности: сos φ≥0.95
Мощность светильника, Вт: 40, 60, 80, 100
Температура свечения: 4500°К-6000°К
Эффективность свечения: 120 Лм/Вт
Диапазон вводимых кабелей, мм: 7-14 (по умолчанию)
Степень защиты от внешних воздействий:
- стандартное исполнение – IP65
- спец.исполнение – IP66/IP67
Температура окружающей среды:
- Для ВЭЛАН71 – от -60°С до +50°С
- Для ВЭЛАН71-Ш – от -40°С до +50°С
Масса, кг:
- ВЭЛАН71 – 10,4
- ВЭЛАН71-Ш – 12
Номер технических условий: ПИНЮ.676200.001 ТУ
