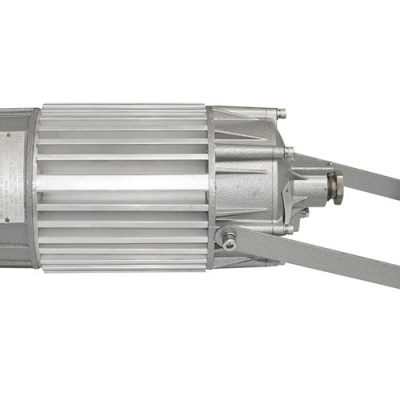

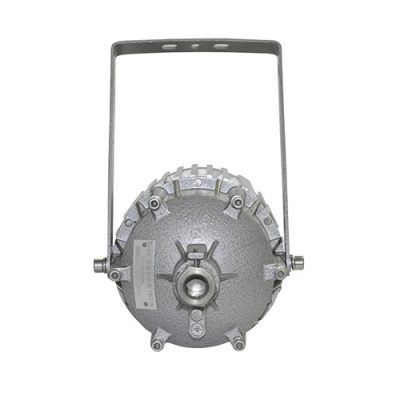

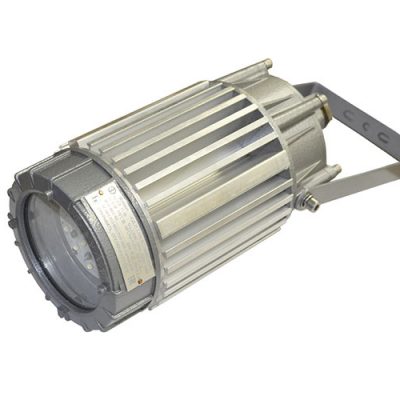

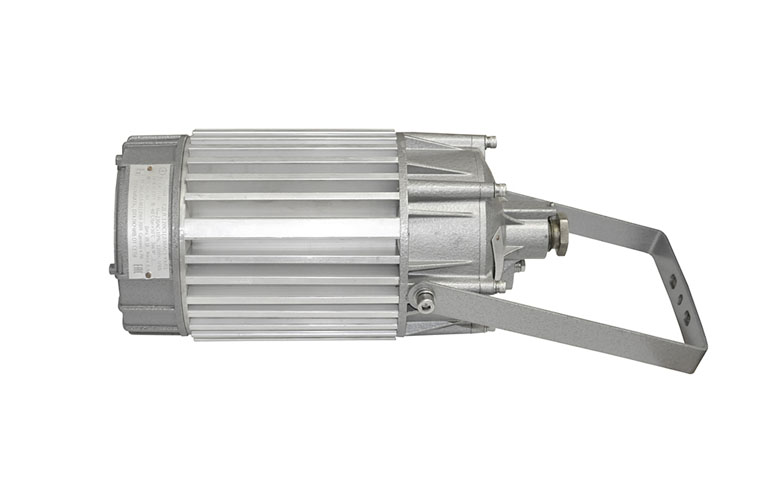

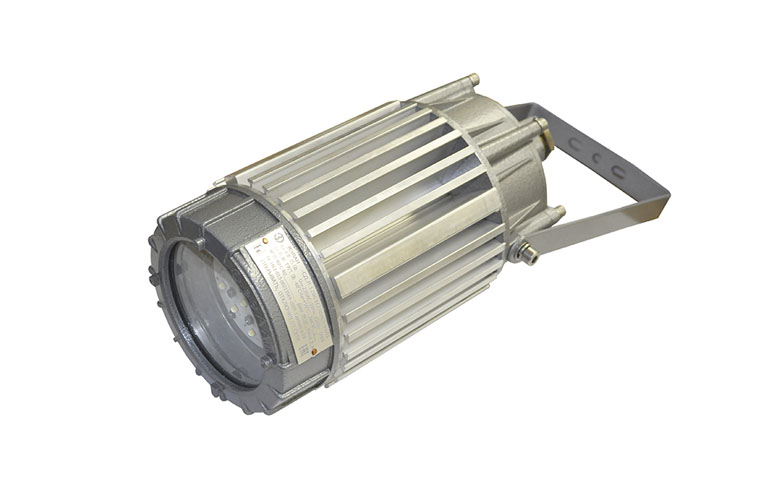

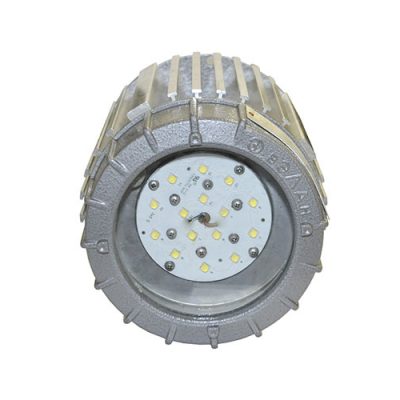

Взрывозащищённый светильник ВЭЛАН 34

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
• Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания.
• Стекло пропускает свыше 90% светового потока, практически не поглощая его.
• Коррозионностойкий модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы изделия.
• Одиннадцать различных вариантов креплений светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Конструкция

Светильник имеет цилиндрическую форму и изготовлен из алюминиевого сплава. Светопропускающий элемент закреплен с помощью обоймы из двух алюминиевых колец. Радиатор светильника обеспечивает надёжный теплоотвод.

Светильник состоит из двух раздельных взрывонепроницаемых отделений: отделения светодиодов и вводного отделения с блоком питания. Соединение отделения светодиодов с вводным отделением происходит с помощью проводов, проложенных внутри радиатора и герметично залитых компаундом.

Источник света

• Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света и выбранным типом крепления. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

Для подвесного крепления В, потолочного крепления П, настенных креплений Н1 и Н2 заказываются кабельные вводы:

• ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ 4-М25-ExdG или ВК-Х-ВЭЛ 2-М25-ExdG для не бронированного кабеля;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4″ для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1 и Н2 комплектуются заглушками с резьбой М25х1,5.

Для крепления на скобе С1 заказываются кабельные вводы:

• ВК-Х-ВЭЛ 2БМ-G3/4”-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ 4-G3/4”-ExdG или ВК-Х-ВЭЛ 2-G3/4”-ExdG для небронированного кабеля;
• ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG-G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4”.

ВЭЛАН34–СД.Л. Х1 Х2 (Х3)-Х4

ВЭЛАН34 – светильник взрывозащищенный со светодиодным источником света.

Х1 – мощность 30; 50; 70; 100Вт.

Х2 – тип крепления:

• С1- на скобе;
• С2 – на скобе с коробкой;
• Т1 – на трубе;
• Т2 – на трубе с коробкой;
• П – потолочное;
• В – подвесное;
• Н1 – настенное 30°;
• Н2 – настенное 90°;
• К – на крюке;
• О1 – на опоре 30°;
• О2 – на опоре 90°.

Х3 – номинальное напряжение питания и тип тока:

• АС – переменный
• DC – постоянный

Х4 вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Пример формулировки заказа:

Cветильника ВЭЛАН34 мощностью 100 Вт с питающим напряжением 230 В АС с потолочным креплением, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН34–СД.Л.100П(230АС)-УХЛ1.

Маркировка взрывозащиты:

• 1Ex d IIC T6 Gb; Ex tb IIIC T80°C Db – для светильников 30-70 Вт
• 1Ex d IIC Т5 Gb; Ex tb IIIC T95°C Db – для светильников 100 Вт

Напряжение питания: 230±10% АС

Эффективность свечения: 130 Лм/Вт

Коэффициент мощности: cosφ>0,95

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0: I

Диаметр подводимого кабеля: 10-14 мм

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец.исполнение – IP66/IP67

Температура окружающей среды: от -60°С до +50°С

Вид климатического исполнения: УХЛ1, В1, ОМ1

Номер технических условий: ПИНЮ.676200.001 ТУ
