Взрывозащищённый светильник ВЭЛАН 30

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

• Инновационная технология ac-hv, позволяет отказаться от обычного драйвера, количество электронных компонентов сокращается на 90%, что повышает отказоустойчивость светильника;
• Низкая стоимость;
• Одиннадцать типов крепления, большая часть которых обеспечивает возможность транзитной прокладки кабеля;
• Выпускается в одном габарите корпуса.

Конструкция

Светильник состоит из плоскоцилиндрического алюминиевого корпуса с порошковым покрытием. Светопропускающий элемент закреплён при помощи обоймы, состоящей из двух алюминиевых колец. Внутри светильника установлены светодиодные источники света и клеммные зажимы.

Источник света

• Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света и выбранным типом крепления. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

Для подвесного крепления В, потолочного крепления П, настенных креплений Н1 и Н2 заказываются кабельные вводы:

• ВК-Х-ВЭЛ 2БМ-М25-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ 4-М25-ExdG или ВК-Х-ВЭЛ 2-М25-ExdG для не бронированного кабеля;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4″ для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1 и Н2 комплектуются заглушками с резьбой М25х1,5.

Для крепления на скобе С1 заказываются кабельные вводы:

• ВК-Х-ВЭЛ 2БМ-G3/4”-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ 4-G3/4”-ExdG или ВК-Х-ВЭЛ 2-G3/4”-ExdG для не бронированного кабеля;
• ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG-G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-G3/4”-ExdG-G3/4”для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4″.

ВЭЛАН30–СД.Л. Х1 (Х2)Х3-Х4

ВЭЛАН30– светильник взрывозащищенный со светодиодным источником света

Х1 – мощность светильника: 40, 50, 60, 80Вт

Х2 – тип крепления:

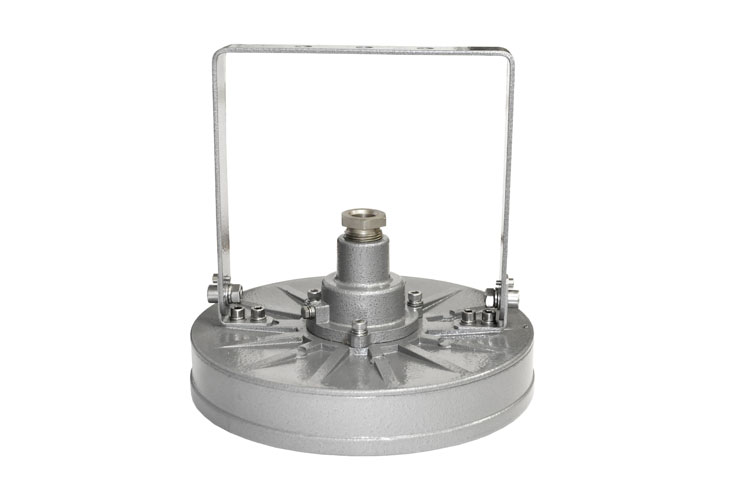

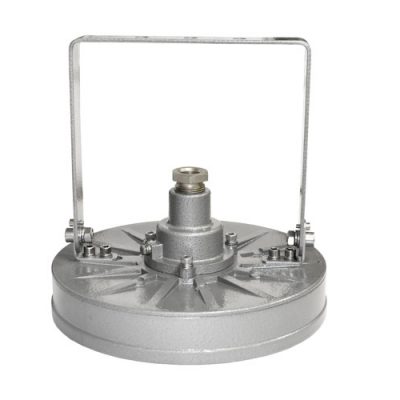

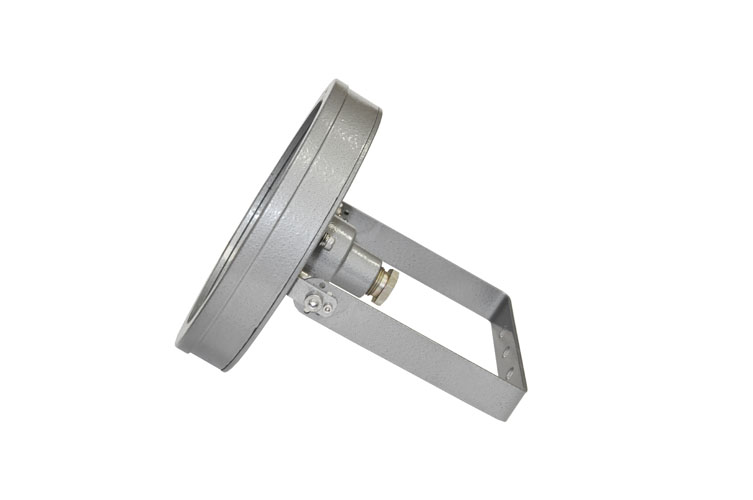

• С1 – на скобе;
• С2 – на скобе с коробкой;
• Т1 – на трубе;
• Т2 – на трубе с коробкой;
• П – потолочное;
• В – подвесное;
• Н1 – настенное 30°;
• Н2 – настенное 90°;
• К – на крюке;
• О1 – на опоре 30°;
• О2 – на опоре 90°.

Х3 – номинальное напряжение питания и тип тока:

• АС – переменный
• DC – постоянный

Х4 вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1;

Пример формулировки заказа:

Светильник ВЭЛАН30 мощностью 40Вт с питающим напряжением 230 В АС с подвесным креплением, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН30–СД.Л.40В(230АС)-УХЛ1.

Маркировка взрывозащиты:

• 1Ex d IIC T6 Gb; Ex tb IIIC T80°C Db – для светильников 40-60 Вт
• 1Ex d IIC Т5 Gb; Ex tb IIIC T95°C Db – для светильников 80 Вт

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец. исполнение – IP66/IP67

Эффективность свечения: 140 Лм/Вт

Напряжение питания: 230В ±10% АС

Температура окружающей среды, °С: от – 60°C до + 50°C

Коэффициент мощности: cos φ ≥0.95

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Номер технических условий: ПИНЮ.676200.001 ТУ
