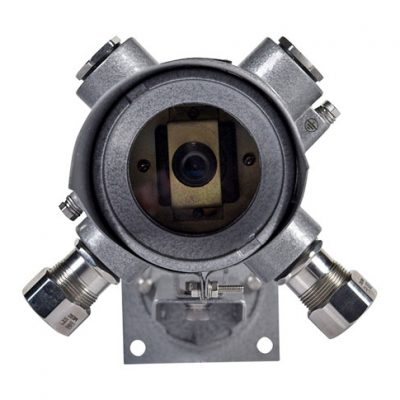

Назначение
Взрывозащищенный датчик движения предназначен для автоматического включения и отключения нагрузки в заданном интервале времени при появлении движущихся объектов, в том числе движущихся механизмов, в зависимости от уровня освещенности, в условиях взрыво- и пожароопасных зон внутри и вне помещений.
Особенности
- ВЭЛАН-SENSOR-MOVE имеет малые габариты и массу.
- ВЭЛАН-SENSOR-MOVE комплектуется универсальным кронштейном, обеспечивающим крепление датчика на стену и на потолок.
Конструкция

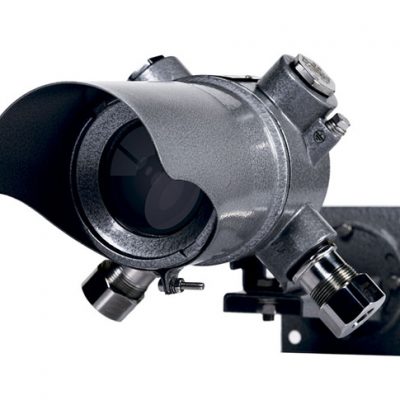

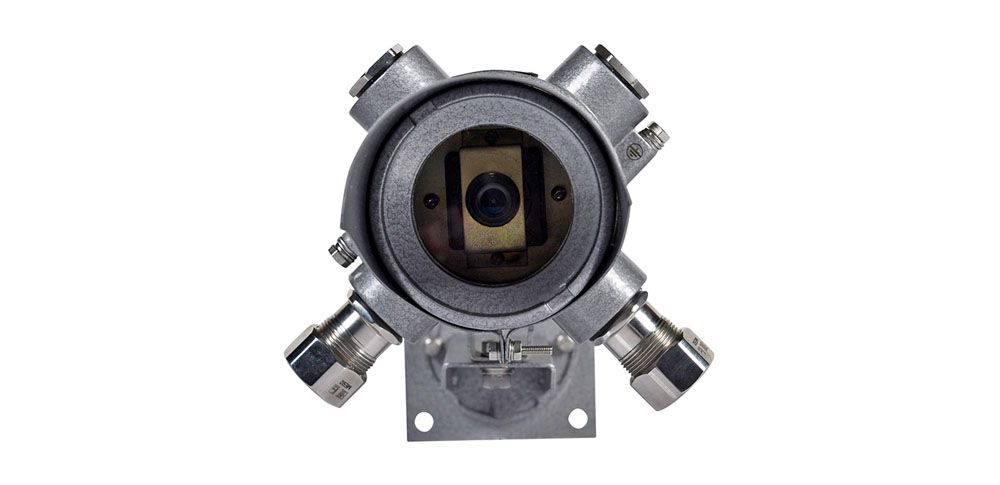

Датчик движения ВЭЛАН-SENSOR-MOVE имеет цилиндрические корпус с крышкой из алюминиевого сплава. Корпус и крышка соединяются между собой за счет резьбового соединения. Корпус крепится болтами к универсальному кронштейну, который можно крепить как на стену, так и на потолок. В отверстия корпуса вкручены кабельные ввода и заглушки, рядом с которыми располагаются внешние болты заземления. На крышке закреплен козырёк, защищающий стекло от попадания осадков и пыли. Положение козырька фиксируется в отрегулированном положении с помощью винта. Крышка фиксируется от выкручивания из корпуса винтом. Защита от попадания внутрь воды и пыли обеспечивается уплотнительными кольцами. Стекло установлено на герметик в крышке и прижимается к ней резьбовым кольцом через прокладочное кольцо. Внутри корпуса установлен блок с восемью винтовыми зажимами для внутренней разводки и для подключения источника питания и нагрузки. Блок зажимов крепится к корпусу с помощью Т-образного кронштейна, на котором монтируется микроволновый датчик движения, плата подогрева и термореле на планке. Датчик движения крепится к кронштейну с помощью винтов. Плата подогрева крепится к кронштейну через стойки с помощью винтов. Планка, с закреплённым на ней термореле, зажимается между кронштейном и стойками. При снижении температуры, термореле замыкает цепь, тем самым включая плату подогрева.
ВЭЛАН-SENSOR-MOVE – взрывозащищённый микроволновый датчик движения
Х1 – индекс указывающий на наличие подогрева датчика движения: П
В том случае, если подогрев не требуется, индекс не указывается.
Х2 – индекс, указывающий на наличие козырька у датчика движения: К (в случае необходимости защиты от прямых солнечных лучей и осадков)
В том случае, если козырёк не требуется, индекс не указывается.
Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- УХЛ1 – для исполнения с подогревом;
- УХЛ4 или УХЛ5 – для исполнения без подогрева.
Примечание: По умолчанию датчик движения комплектуется двумя кабельными вводами ВК-С-ВЭЛ4-М20-Exd, для небронированного кабеля. В случае необходимости заказа датчика движения с другими кабельными вводами, после условного обозначения датчика движения, нужно дополнительно прописать слова «в комплекте с двумя кабельными вводами» и перечислить их обозначение, основываясь на перечне кабельных вводов в главе «Комплектность ПОСТАВКИ».
Примеры формулировки заказа:
Пример записи обозначения датчика движения с подогревом, с козырьком, климатического исполнения и категории размещения УХЛ1.
– для внутри российских поставок:
- «ВЭЛАН-SENSOR-MOVE-П-К-УХЛ1»
– то же для поставок на экспорт:
- «ВЭЛАН-SENSOR-MOVE-П-К-УХЛ1-ЭКСПОРТ»
Пример записи обозначения датчика движения без подогрева, без козырька, климатического исполнения и категории размещения УХЛ4.
– для внутри российских поставок:
- «ВЭЛАН-SENSOR-MOVE-УХЛ4»
– то же для поставок на экспорт:
- «ВЭЛАН-SENSOR-MOVE-УХЛ4-ЭКСПОРТ»
Маркировка взрывозащиты датчика: 1ЕхdIIСT6
Напряжение питания: АС 230В
Частота питающей сети: 50/60 Гц
Максимальная мощность нагрузки: 1200 Вт
Дальность срабатывания: 1-6 м (регулируется)
Чувствительность датчика освещённости: 3-2000 Лк (регулируется)
Время выключения: 5 сек–12 мин (регулируется)
Детектируемая скорость движения : 0,4-2 м/с
Принцип обнаружения движения: Радиолокация с непрерывным излучением
Рабочая частота излучения: 5,8 ГГц, индустриальный диапазон
Излучаемая мощность: <10 мВт
Потребляемая мощность датчика без подогрева: 1 Вт
Потребляемая мощность датчика с подогревом: 12 Вт
Степень защиты от внешних воздействий: IP65, IP66
Масса, кг: 2,5
Номер технических условий: ПИНЮ.423149.001 ТУ
Температура окружающей среды:
- для исполнения УХЛ1 – от -60ºС до +50ºС
- для исполнения УХЛ4 – от +1ºС до +35ºС
- для исполнения УХЛ5 – от -10ºС до +35ºС
Класс защиты от поражения электрическим током:
- стандартное исполнение: I
- спец.исполнение: II
Диаметр вводимых кабелей: 4-14мм
Зажимы для подключения питающего кабеля: 3х(1,0-2,5мм2) (L+N+P)

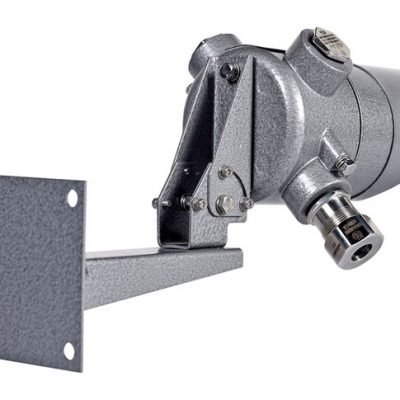

Характеристики кронштейна
При креплении универсального кронштейна на стену:
- углы поворота вверх-вниз: +70º, -76º соответственно
- углы поворота вправо-влево: 90º в каждую сторону
При креплении универсального кронштейна на потолок (балку и т.д):
- углы поворота вверх-вниз: +20º, -90º соответственно
- углы поворота вправо-влево: 180º в каждую сторону с шагом в 30 градусов
