Взрывозащищённый громкоговоритель, типа ВЭЛАН-ВГ

Назначение

Взрывозащищённый громкоговоритель предназначен для передачи речевых и звуковых сообщений на промышленных объектах, имеющих взрывоопасные зоны, в соответствии с маркировкой взрывозащиты.

Особенности

• Может использоваться не только для передачи звуков, но и для передачи речевых сообщений.
• Благодаря развитой и математически просчитанной форме резонатора, громкоговоритель обеспечивает передачу сообщения без искажений на большое расстояние.
• Имеет два типоразмера в зависимости от необходимой мощности.

Конструкция

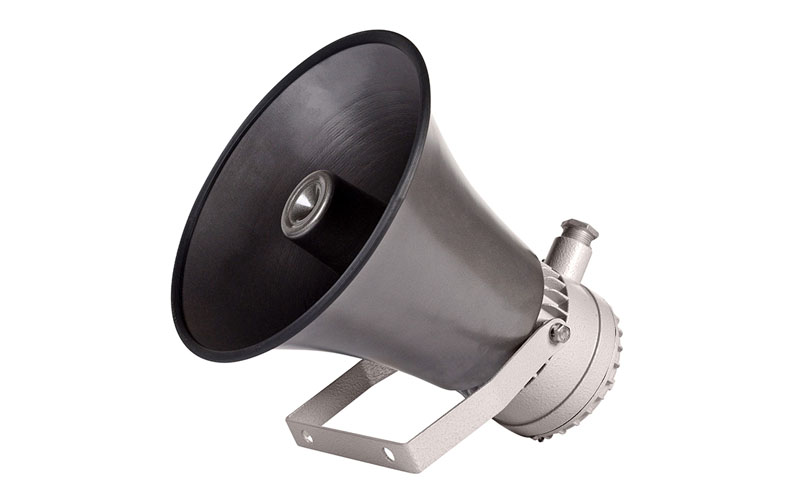

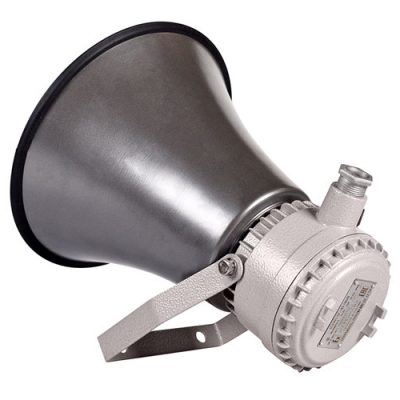

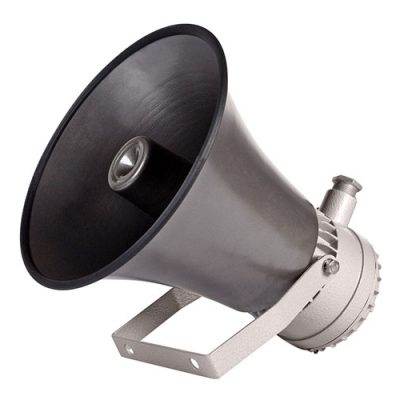

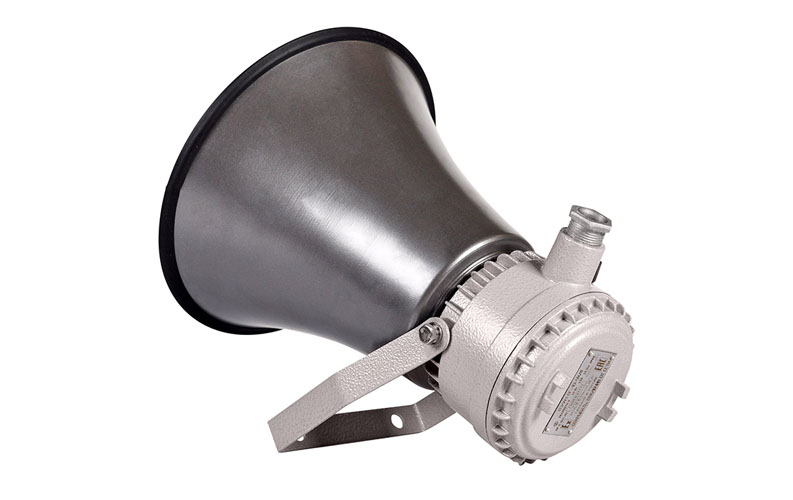

Взрывозащищенный рупорный громкоговоритель состоит из взрывозащищённой оболочки и резонатора (рупора). В оболочке, которая состоит из корпуса и крышки, соединённых по резьбе, установлен динамик и клеммные зажимы. На корпусе крепится скоба для крепления громкоговорителя. В корпус установлен кабельный ввод, рядом с которым находится болт заземления.

Комплектность поставки

Громкоговоритель поставляется в соответствии с заказом и по умолчанию кабельным вводом для небронированного кабеля.

Дополнительно заказываются:

• ВК-Х-ВЭЛ2БМ-G3/4″-Ехd для бронированного кабеля;
• ВК-Х-ВЭЛ2-G3/4″-Ехd для небронированного кабеля с его фиксацией планкой;
• ВК-Х-ВЭЛ2БТ-G3/4″-Ехd-G3/4″ для бронированного или небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. При заказе кабельного ввода нужно учитывать, что в корпусе громкоговорителя нарезана резьба G3/4″.

ВЭЛАН-ВГ – Х1 – Х2 – Х3

ВЭЛАН-ВГ – взрывозащищённый громкоговоритель

Х1 – мощность громкоговорителя Вт:

• 5, 10, 15 – первый типоразмер (длина 307 мм, диаметр 277 мм)
• 20, 25 – второй типоразмер (длина 434 мм, диаметр 495 мм)

Х2 – маркировка взрывозащиты: 1Ex d IIВ T6 Gb X, Ex tb IIIC T80°C Db X

X3 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1

Пример формулировки заказа:

ВЭЛАН-ВГ-15-1ExdIIBT6 X-УХЛ1

что соответствует обозначению взрывозащищенного громкоговорителя с маркировкой взрывозащиты 1ExdIIBT6 X, мощностью 15 Вт, климатическим исполнением и категорией размещения УХЛ1.

Маркировка взрывозащиты: 1Ex d IIВ T6 Gb X, Ex tb IIIC T80°C Db X

Номинальная мощность, Вт: ВГ-5 – 5Вт, ВГ-10 – 10Вт, ВГ-15 – 15Вт, ВГ-20 – 20Вт, ВГ-25 – 25Вт

Номинальное входное напряжение, В: ВГ-5 – 9В, ВГ-10 – 12В, ВГ-15 – 15В, ВГ-20 – 18В, ВГ-25 – 20В

Номинальное электрическое сопротивление, Ом: 16

Эффективный рабочий диапазон частот, Гц: 400-4000

Мощность звукового давления на выходе, в полосе 800-3150 Гц: не менее 103 дБ

Степень защиты от внешних воздействий: IP65

Температура окружающей среды: от – 60°С до + 50°С

Масса, кг:

• для ВЭЛАН-ВГ-5, ВЭЛАН-ВГ-10, ВЭЛАН-ВГ-15 – 2,8
• для ВЭЛАН-ВГ-20, ВЭЛАН-ВГ-25 – 3,2

Номер технических условий: ТУ 6652-001-00213569-2015
