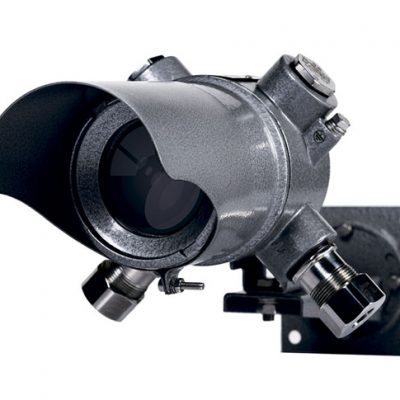

Взрывозащищённый датчик освещённости ВЭЛАН-SENSOR-SHINE

Назначение

Датчик освещённости предназначен для автоматического включения и отключения нагрузки в зависимости от уровня освещенности окружающего пространства. Датчик освещённости устанавливается стационарно во взрывоопасных зонах.

ВЭЛАН-SENSOR-SHINE сделан на базе оболочки ВАД-РСП-О с помещенным в неё датчиком освещённости.

Особенности

• ВЭЛАН-SENSOR-SHINE имеет малые габариты и вес.
• ВЭЛАН-SENSOR-SHINE комплектуется универсальным кронштейном, обеспечивающим крепление датчика на стену и на потолок.

Конструкция

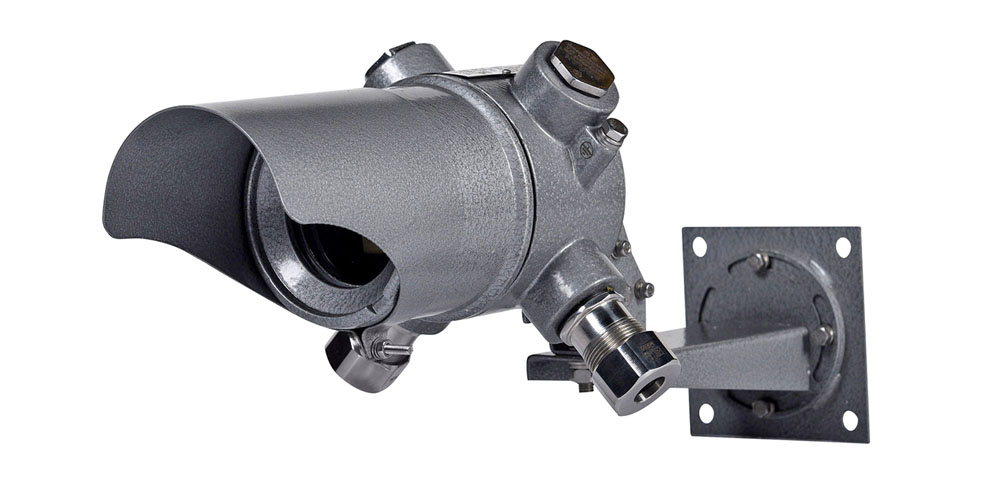

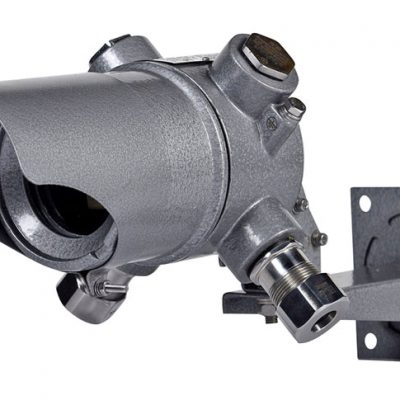

Датчик освещённости серии ВЭЛАН-SENSOR-SHINE имеет цилиндрический корпус с крышкой из алюминиевого сплава. Корпус и крышка соединяются между собой за счет резьбового соединения. Корпус крепится болтами к универсальному кронштейну, который можно крепить как на стену так и на потолок. В отверстия корпуса вкручены кабельные ввода и заглушки, рядом с которыми располагаются внешние болты заземления.

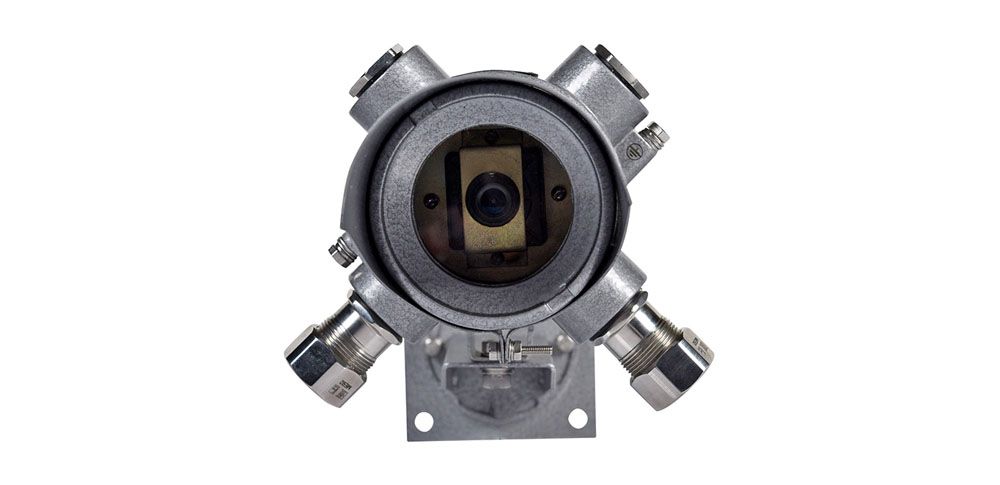

Защита от попадания внутрь воды и пыли обеспечивается уплотнительными кольцами. Стекло установлено на герметик в крышке и прижимается к ней резьбовым кольцом через прокладочное кольцо.

Внутри корпуса установлен блок зажимов с восемью винтовыми зажимами для внутренней разводки и для подключения источника питания и подключаемого оборудования. Блок зажимов крепится к корпусу с помощью Т-образного кронштейна, на котором монтируется датчик света, плата подогрева и термореле на планке. Датчик освещённости крепится к кронштейну с помощью винтов.

Плата подогрева крепится к кронштейну через стойки с помощью винтов. Планка с закреплённым на ней термореле зажимается между кронштейном и стойками. При снижении температуры термореле замыкает цепь, тем самым включая плату подогрева.

Регулировка направления датчика света выполняется с помощью болтов и винтов.

ВЭЛАН-SENSOR-SHINE -Х1-Х2-Х3

ВЭЛАН-SENSOR-SHINE – взрывозащищённый датчик освещённости.

Х1 – ток нагрузки А: 2, 6, 20, 25, 40, 63;

Х2 – количество и тип контактов:

• 2А– 1НЗ
• 6А– 1НО+1НЗ, 2НО, 2НЗ, 3НО, 3НЗ
• 20А– стандартное исполнение: 2НО, 2НЗ, 1НО+1НЗ
  • – спец. исполнение: 4НО, 4НЗ, 2НО+2НЗ
    • 25А– стандартное исполнение: 2НО+2НЗ, 1НО+3НЗ
  • – спец. исполнение: 4НО, 4НЗ, 3НО+1НЗ
    • 40А– 4НО, 2НО+2НЗ, 3НО+1НЗ, 3НО, 2НО
    • 63А– 4НО, 2НО+2НЗ, 3НО+1НЗ, 3НО, 2НО, 1НО+1НЗ

Х3 – вид климатического исполнения и категория размещения по ГОСТ 15150-69:

• УХЛ1- для исполнения с подогревом – 20А, 25А, 40А, 63А (исполнение 6А не требует подогрева);
• УХЛ4 или УХЛ5 – для исполнения без подогрева.

Пример формулировки заказа:

Пример записи обозначения датчика освещенности на управление нагрузкой 25А с двумя нормально замкнутыми контактами и двумя нормально разомкнутыми контактами с климатическим исполнением УХЛ1:

– для внутри российских поставок:

«ВЭЛАН-SENSOR-SHINE –25А–2НО+2НЗ -УХЛ1»

– то же для поставок на экспорт:

«ВЭЛАН-SENSOR-SHINE –25А–2НО+2НЗ -УХЛ1-ЭКСПОРТ»

Маркировка взрывозащиты:

• ВЭЛАН-SENSOR- SHINE 2А – 1Ex d mb IIC T6 Gb, Ex tb IIIC T80°С Db
• ВЭЛАН-SENSOR- SHINE 6А, 20А, 25А, 40А, 63А – 1Ex d IIC T6 Gb, Ex tb IIIC T80°С Db

Напряжение питания: 230В AC

Максимальный ток: до 63А

Чувствительность датчика освещённости: 3-2000Лк (регулируется)

Время выключения: 5 сек

Потребляемая мощность датчика с подогревом: 15 Вт

Потребляемая мощность датчика без подогрева: 1Вт

Класс защиты от поражения электрическим током: I

Степень защиты от внешних воздействий: IP65

Климатическое исполнение: УХЛ1, УХЛ4, УХЛ5

Масса: 2,5 Кг

Температура окружающей среды:

• для исполнения УХЛ1- от -60ºС до +40ºС
• для исполнения УХЛ4 – от +1ºС до +35ºС
• для исполнения УХЛ5 – от -10ºС до +35ºС

Диаметр вводимых кабелей: 7-14мм

Зажимы для подключения питающего кабеля: 3х(1,0-2,5мм²) (L+N+PЕ)

Номер технических условий: ПИНЮ.423149.001 ТУ

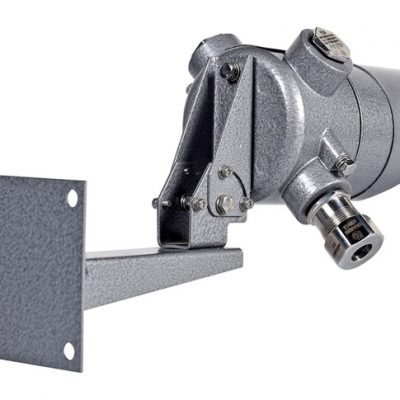

Характеристики кронштейна

При креплении универсального кронштейна на стену:

• углы поворота вверх-вниз: +70º, -76º соответственно
• углы поворота вправо-влево: 90º в каждую сторону

При креплении универсального кронштейна на потолок (балку и т.д):

• углы поворота вверх-вниз: +20º, -90º соответственно
• углы поворота вправо-влево: 180º в каждую сторону с шагом в 30 градусов.
