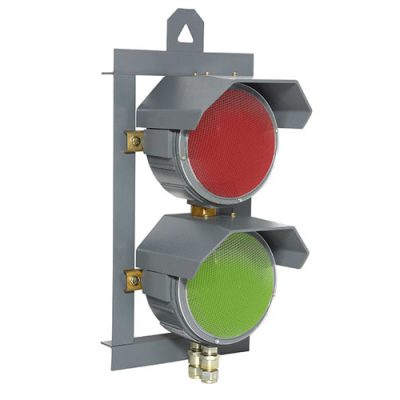

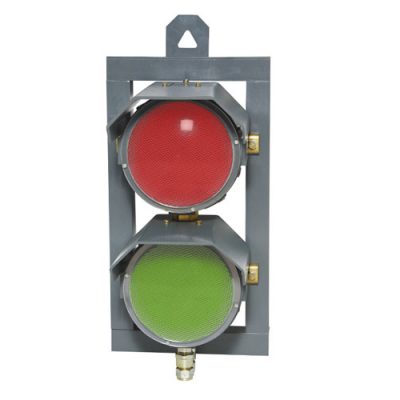

Взрывозащищенный светофор ВЭЛАН 61

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Взрывозащищенный светофор ВЭЛАН 61

Назначение

Взрывозащищенный светофор используется для регулирования движения на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности- на предприятиях со взрывоопасными газами IIA, IIB, IIC и легковоспламеняющейся взрывчатой пылью; угольных выработках.

Особенности

  • Светодиодный источник света обеспечивает низкое энергопотребление светофором и большую дальность распознавания сигнала.
  • Модульная система светофора обеспечивает его простоту и надёжность.

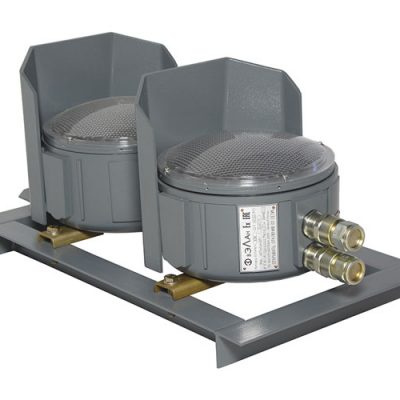

Конструкция

Светофор состоит из модулей, скрепленных в одну конструкцию. Модуль состоит из взрывонепроницаемой оболочки с взрывозащитой типа «d», в которой располагается источник света и толстостенное стекло, установленное в крышке оболочки. Поверх стекла на оболочке закреплён светофильтр.

Светофор исполнения с маркировкой взрывозащиты РВ Ex d I Mb выполнен из стали и имеет не менее одного кабельного ввода для бронированного кабеля.

Светофор исполнения с маркировкой взрывозащиты 1Ex d IIC T6 Gb/ Ex tb IIIC T80° Db выполнен из алюминиевого сплава и имеет не менее двух кабельных вводов. Козырёк, установленный на каждый модуль светофора, обеспечивает увеличение дальности видимости сигнала. Внутри и снаружи установлены болты заземления.

ВЭЛАН61 – светофор взрывозащищённый

Х1 – Ш-рудничное исполнение (I группы электрооборудования для применения в шахтах и рудниках). В случае исполнения для остальных отраслей промышленности (II группы электрооборудования), индекс не указывается

Х2 – цвет свечения модулей:

  • К – красный
  • Ж – жёлтый
  • З – зелёный
  • С – синий

Примечание: при количестве модулей более одного, буквы указываются одна за другой. Число букв определяет число модулей светофора

Х3 – тип источника света: СД.Л. – светодиодная матрица

Х4 – тип тока (АС/DC ) и напряжение питания в вольтах (12, 24, 36, 127, 230)

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150:

В5 – для шахтного исполнения

В1 – для остальных

Примеры формулировки заказа:

ВЭЛАН61-КЖЗ-СД.Л.(АС230)-В1

Что соответствует:

Светофор взрывозащищенный с маркировкой взрывозащиты 1Ex d IIC T6 Gb/ Ex tb IIIC T80° Db, состоящий из одного модуля красного цвета, одного модуля жёлтого, одного модуля зеленого. Источник света – светодиодная матрица, переменный ток, напряжение 230 В. Климатическое исполнение В1.

ВЭЛАН61-Ш-КЗ-СД.Л.(AC127)-B5

Что соответствует:

Светофор взрывозащищенный рудничного исполнения с маркировкой взрывозащиты РВ Ex d I Mb, состоящий из одного модуля красного цвета и одного модуля зеленого. Источник света – светодиодная матрица, переменный ток, напряжение 127 В. Климатическое исполнение В5.

Маркировка взрывозащиты:

  • светофора исполнения, кроме рудничного (алюминиевый сплав) – 1Ex d IIC T6 Gb/ Ex tb IIIC T80° Db
  • светофора рудничного исполнения (сталь) – РВ Ex d I Mb

Номинальное напряжение: 12, 24, 36, 127, 230 В AC/DC

Мощность одного модуля, Вт: не более 10 Вт

Цвет покрытия светофора:

  • исполнения, кроме рудничного – черный/серый
  • рудничного – серый

Диаметр световой апертуры, мм: 200

Длина козырька секции светофора: не менее 240 мм* и не более 300 мм*

Угол наклона козырька секции светофора и рудничного светофора в вертикальной пло­скости (вниз): 2° – 5°

Степень защиты от внешних воздействий: IP66

Температура окружающей среды: от – 60°С до + 55°С

Кабельные вводы (по умолчанию):

  • исполнения, кроме рудничного – ВК-С-ВЭЛ 2БМ-М25-ExdG-В1,5 (2шт.)
  • рудничного – ВК-С(Н)-ВЭЛ 2БМ-М25-ExdG-В1,5 (1шт.)

Номер технических условий: ПИНЮ.676600.001 ТУ
