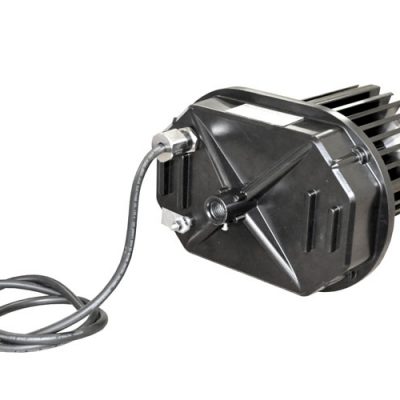

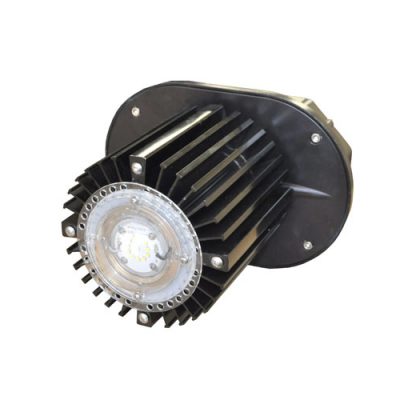

Взрывозащищенный светодиодный светильник серии ВЭЛАН 38

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
• Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
• Светопропускающий элемент пропускает свыше 90% светового потока, практически не поглощая его.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Крепление на рым-болте не требует наличия плоской площадки и позволяет смонтировать светильник на кран-балках, потолках, подвесах и т .д .
• Светильник устойчив к механическим и вибрационным воздействиям.
• Отсутствие ртути в элементах светильника делает утилизацию светильника простой и безопасной для окружающей среды.
• Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, сила света не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильники незаменимым на производстве.
• Инновационный светодиодный источник света на светодиодах компании CREE обеспечивает надежную работу на протяжении всего срока службы. Падение светового потока через 50000 часов не более чем 15 %.
• В светодиодных источниках света применена алюмооксидная технология изготовления печатных плат, что позволяет повысить теплоотведение в 4 – 8 раз.

Конструкция

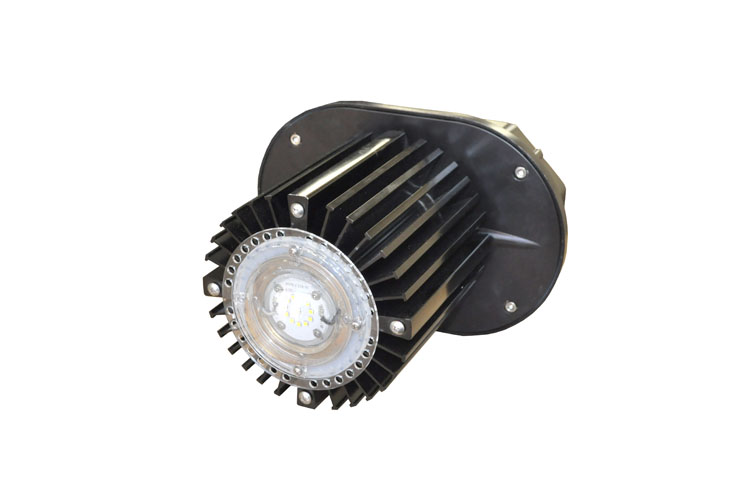

Светильник состоит из алюминиевого корпуса, окрашенного краской, стойкой к механическим и химическим воздействиям. Защитный светопропускающий элемент из поликарбоната – особо прочен, с высокой светопропускающей способностью.

Защита светодиодного источника света от пыли и влаги достигается с помощью силиконового уплотнения, сохраняющего свою эластичность в течение длительного промежутка времени. Силикон стоек как к высоким, так и низким температурам (вплоть до минус 70°С). Внутри светильника установлен отражатель, блок питания, светодиодные источники света и клеммные зажимы. Крепление светильника осуществляется с помощью рым-болта.

Источник света

• Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света , выбранным заказчиком отражателем и кабельным вводом для небронированного кабеля.

Дополнительно заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-М16х1,5-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М16х1,5-ExdG-G3/8” для присоединения кабеля в металлорукаве с помощью муфты ММРн-12.

ВЭЛАН38 – Х1 Х2 Х3 (Х4) – Х5 – Х6-Х7

ВЭЛАН38 – светильник светодиодный взрывозащищенный

Х1 – тип применяемой лампы:

• СД.Л. – светодиоды

Х2 – суммарная мощность используемых в светильнике светодиодов (Вт): 30, 40, 50, 60, 70, 80, 90, 100

Х3– тип крепления:

• Р – на рым-болте

Х4 – напряжение питания и тип тока.

Х5 – наличие и вид отражателя:

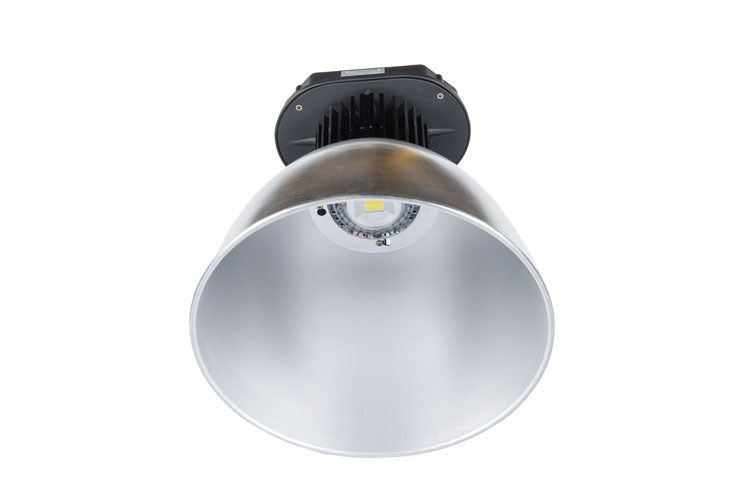

• КО – с куполообразным отражателем
• У – с узконаправленным отражателем

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1

Х7 – маркировка взрывозащиты: 1Ех e mb IIC T6/T5 Gb X

Пример формулировки заказа:

Светильника ВЭЛАН38 мощностью 100 Вт, с куполообразным отражателем, работающего от 230В АС, с климатическим исполнением и категорией размещения УХЛ1:

ВЭЛАН38-СД.Л.100Р(230АС)-КО-УХЛ1-1Ех e mb IIC T6 Gb X

Маркировка взрывозащиты: 1Ex e mb IIC T6(T5) Gb X, Ex tb IIIC T80°C(95°C) Db Х

Напряжение питания: 230В АС/DC ±10%

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец. исполнение – IP66/IP67

Диаметр подводимого кабеля: 9-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм²)

Коэффициент мощности: cosφ≥0,95

Класс защиты от поражения электри­ческим током по ГОСТ 12.2.007.0:

• стандартное исполнение – I
• спец. исполнение – II

Температура окружающей среды:

• климатическое исполнение ОМ1- от -50°С до +50°С
• климатическое исполнение УХЛ1 – от -60°С до +50°С

Защита от повышенного напряжения: опционально возможна установка защиты от повышенного напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
