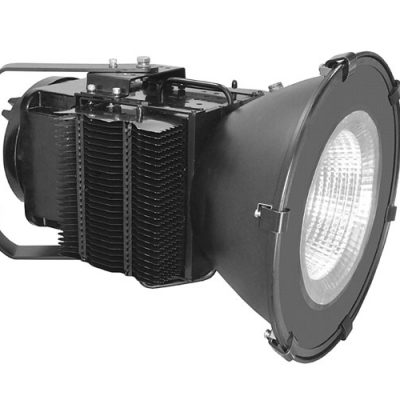

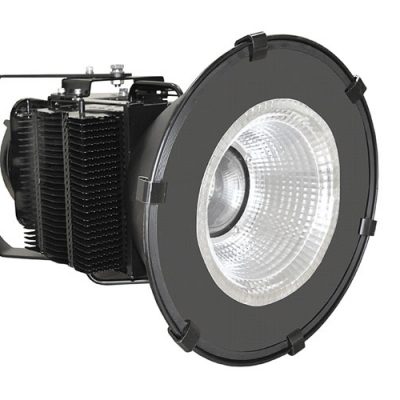

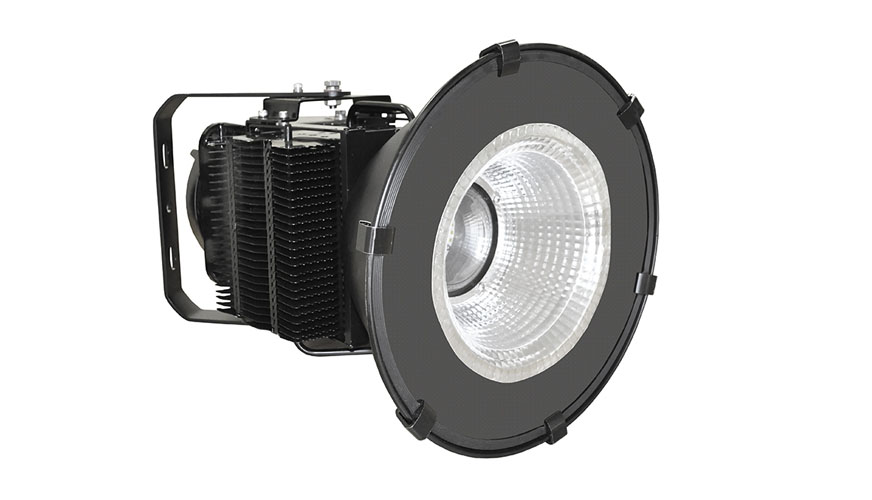

Взрывозащищенный светильник ВЭЛАН 75

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный светильник ВЭЛАН 75

Назначение

Светильник взрывозащищенный предназначен для стационарной установки на промышленных предприятиях, опасных по взрывоопасному газу и пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Совершенно новая система охлаждения светодиодной матрицы на основе тепловых трубок, которая обеспечивает эффективное отведение тепла.
  • Крепление на скобе позволяет смонтировать светильник на стене, на потолке, на полу под разными углами.
  • Светильник устойчив к механическим и вибрационным воздействиям.
  • Мгновенный пуск светильника и его выход на заданную мощность, высокие показатели освещенности, близость освещения к естественному, меньший слепящий эффект, сила света, не меняющаяся во всем диапазоне питающих напряжений, высокий индекс цветопередачи, обеспечивающий лучшую видимость и контрастность, а также отсутствие стробоскопического эффекта (мерцание) делают светильник незаменимым на производстве.
  • ВЭЛАН75 имеет малую массу.

Конструкция

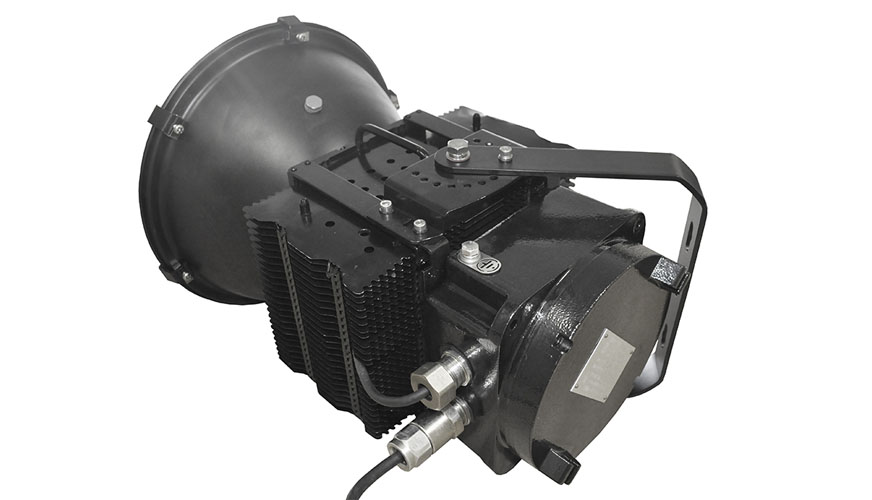

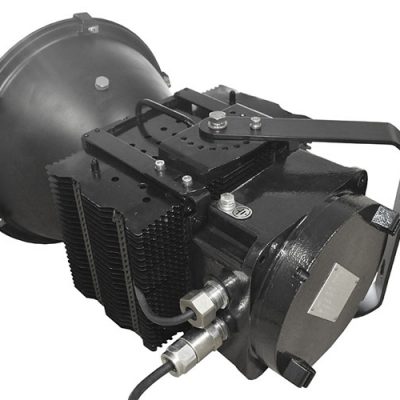

Светильник состоит из алюминиевого радиатора с применением теплопроводных трубок, к которому крепится светодиодный блок. Он состоит из обоймы, в которую установлен защитный плафон из особо прочного закаленного с текла, с высокой светопропускающей способностью и алюминиевой крышки, образующей взрывонепроницаемую оболочку с взрывозащитой «d». Корпус светильника окрашен акриловой эмалью черного цвета, стойкой к механическим воздействиям. Сверху радиатора установлена коробка, в которой располагается драйвер, клеммный зажим и один кабельный ввод для подключения питания. Светильник крепится с помощью скобы с возможностью регулировки угла наклона (13 положений).

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

В стандартный комплект поставки входит крепление «С» (скоба).

Светильник комплектуется по умолчанию одним кабельным вводом для не бронированного кабеля ВК-С-ВЭЛ4-М20-ExdG.

По специальному заказу светильник может комплектоваться:

  • ВК-Х-ВЭЛ2БМ-М20-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-М20-ExdG-G1/2” для бронированного или небронированного кабеля проложенного в трубе;
  • ВК-Х-ВЭЛ2БТ-М20-ExdG-G1/2”и муфту ММРн-15, для бронированного или небронированного кабеля, проложенного в металлорукаве.

ВЭЛАН75 – СД.Л.Х1Х2 (Х3)-Х4-Х5-Х6

ВЭЛАН75 – светильник взрывозащищенный светодиодный

СД.>Л. – светодиодный модуль

Х1 – мощность светильника, Вт: 140 или 200

Х2 – тип крепления:

  • С – на скобе

Х3 – напряжение питания и тип тока

Х4 – вид отражателя:

  • КО – Куполообразный отражатель;

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1

Х6 – маркировка взрывозащиты: 1Ex d IIС T5 Gb, 1Ex d е IIС T5 Gb, для взрывозащиты 1Ex d IIС T5 Gb индекс допускается не указывать.

Примечание:

По умолчанию светильник комплектуется одним кабельным вводом ВК-С-ВЭЛ4-М20-ExdG для небронированного кабеля. В случае необходимости заказа светильника с другим кабельным вводом, после условного обозначения светильника нужно дополнительно прописать слова «в комплекте с кабельным вводом» и прописать его обозначение, основываясь на перечне вводов в главе «КОМПЛЕКТНОСТЬ ПОСТАВКИ

Пример формулировки заказа:

Cветильник мощностью 200 Вт, с напряжением питания 230 В переменного тока, с куполообразным отражателем, креплением на скобе, климатическим исполнением и категорией размещения УХЛ1, видом взрывозащиты 1Ex d IIС T5 Gb:

ВЭЛАН75-СД.Л.200С1(230АС)-КО-УХЛ1.

Маркировка взрывозащиты: 1Ex d IIC Т5 Gb, 1Ex d e IIC T5 Gb, Ex tb IIIC T95°C Db

Напряжение питания: 230В АС±10%

Частота: 50Гц

Потребляемая мощность: 140/200Вт

Класс защиты от поражения электрическим током по ГОСТ 12.2.007: I

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Климатическое исполнение: УХЛ1, В1, ОМ1

Температура окружающей среды: от – 60°С до + 50°С

Коэффициент мощности: cosφ≥0,95

Диаметр подводимого кабеля: 7-14мм

Зажимы для подключения питающего кабеля: 3х(1,0-2,5мм2) (L+N+PЕ)

Защита от повышенного напряжения: опционально, возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
