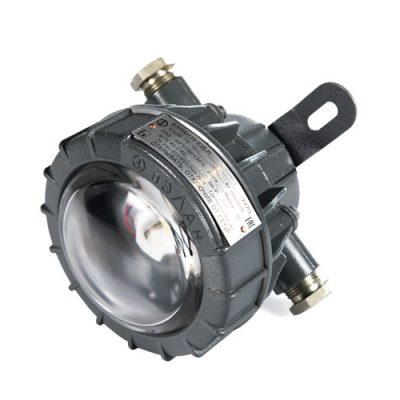

Взрывозащищенный светильник ВЭЛАН 35

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный светильник ВЭЛАН 35

Назначение

Взрывозащищенный светодиодный светильник предназначен для общего освещения коридоров, лестничных пролетов, маленьких помещений, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работу при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевой обоймы и вкручивается в светильник. Внутри корпуса установлены светодиодная матрица, клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через боковые отверстия, расположенные в верхней части светильника. Для монтажа используется кронштейн, прикреплённый к корпусу светильника. Дополнительно предусмотрена транзитная прокладка кабеля.

Источник света

  • Светодиодная матрица.

Комплектность поставки

Светильник поставляется в комплекте со светодиодным источником света и двумя кабельными вводами для не бронированного кабеля.

Дополнительно заказываются:

Кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-G3/4”-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20- G3/4”;
  • ВК-Х-ВЭЛ2БТ-G3/4”-ExdG- G3/4”для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20- G3/4”.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.

ВЭЛАН 35 – СД.Л.Х1 Х2 (X3) – Х4

ВЭЛАН 35 – светильник взрывозащищенный со светодиодным источником света

СД.Л. – тип применяемой лампы: светодиодная матрица.

Х1 – мощность используемой в светильнике светодиодной матрицы, Вт: 8, 15

Х2 – тип крепления:

  • С1 – на скобе
  • Т1 – на трубе
  • Р – рым-болт
  • О – на опоре
  • П – потолочное

Х3 – напряжение питания и вид тока: AC, DC

Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Пример формулировки заказа:

Светильника со светодиодной матрицей, мощностью 15 Вт, работающего от переменного тока 230 В, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН35-СД.Л.15С1(230АС)-УХЛ1

Маркировка взрывозащиты: 1Ex d IIС T6 Gb, Ex tb IIIC T80˚C Db

Материал изготовления: алюминиевый сплав

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец.исполнение – IP66/IP67

Напряжение питания:

  • стандартное исполнение – 230В АС/DC ±10%
  • спец.исполнение – 12В AС/DC, 24В AС/DC, 36В DC

Мощность: 8 Вт, 15 Вт

Эффективность свечения: 110 Лм/Вт

КПД: 94%

Диаметр подводимого кабеля: 8-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм2)

Коэффициент мощности: cos φ ≥0.95

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0:

  • стандартное исполнение – I
  • спец.исполнение – II

Температура окружающей среды: от – 60°С до + 50°С

Масса светильника: 2,36кг.

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
