Взрывозащищенный светильник светодиодный ВЭЛАН32

Назначение

Взрывозащищенные светодиодные (энергосберегающие) светильники предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
• Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
• Стекло пропускает свыше 90% светового потока, практически не поглощая его. Благодаря особой прочности материала, не требуется установка дополнительной защитной решетки.
• Коррозионностойкий модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы изделия.

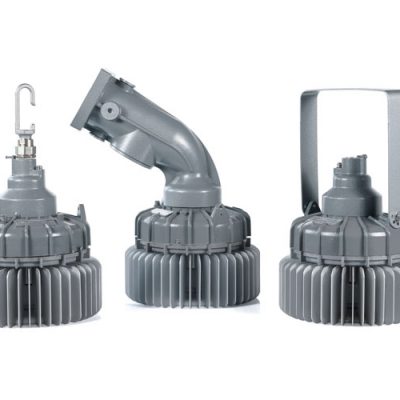

• Девять различных вариантов креплений светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент из боросиликатного стекла – термостоек, особо прочен, обладает высокой светопропускающей способностью – фиксируется в обойме кольцом. Внутри светильника установлен отражатель, светодиодный драйвер, светодиодная матрица и клеммные зажимы. Внутри и снаружи светильника установлены болты заземления. Для светильника предусмотрено девять различных вариантов креплений, большинство из которых обеспечивают возможность транзитной прокладки кабеля за счет применяемой коробки ВАД-РСП.

Источник света

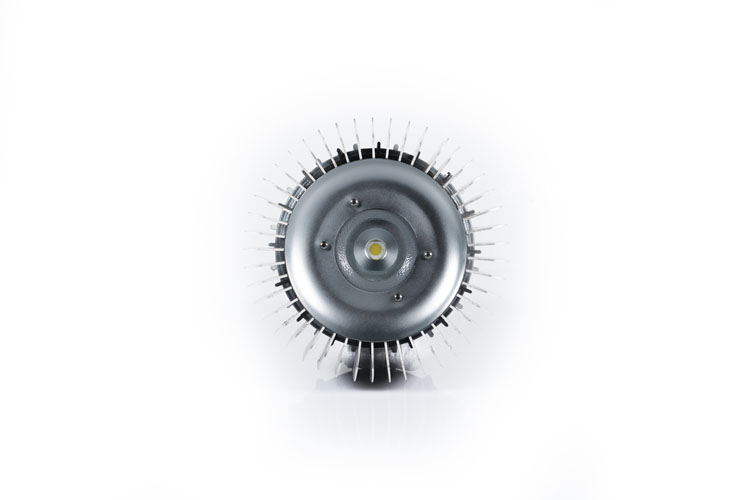

• Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с источником света. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

Для подвесного крепления В, потолочного крепления П, настенного крепления Н, заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;

• ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для не бронированного кабеля;

• ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” д ля бронированного кабе ля в трубе или д ля присоединения этого кабе ля в ме таллорукаве с помощью муфты ММРн-20;

• ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н комплекту ются заглушками с резьбой М25х1,5.

Для крепления на скобе С1 заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ- G3/4”-ExdG для бронированного кабеля;

• ВК-Х-ВЭЛ4- G3/4”-ExdG или ВК-Х-ВЭЛ2- G3/4”-ExdG для небронированного кабеля;

• ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

• ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4”для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4”.

ВЭЛАН 32 – СД.Л.Х1 Х2 (Х3) – Х4 – Х5

ВЭЛАН 32 – светильник взрывозащищенный со светодиодным источником света

СД.Л. – тип применяемой лампы: светодиоды

Х1 – мощность используемой в светильнике матрицы: 30, 50, 70, 100Вт

Х2 – тип крепления:

• Т1 – на трубе
• Т2 – на трубе с коробкой
• П – потолочное крепление
• В – подвесное крепление
• Н – настенное крепление
• К – на крюке
• О – на опоре
• С1 – на скобе
• С2 – на скобе с коробкой

Х3 – номинальное напряжение питания и тип тока:

• АС – переменный
• DC – постоянный

Х4 – отражатель:

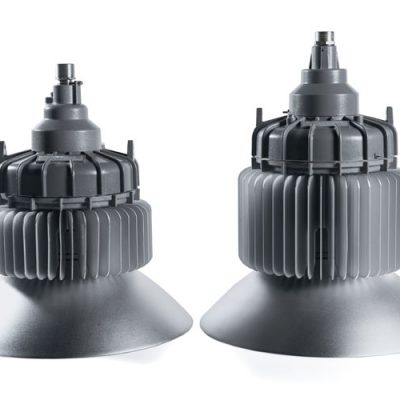

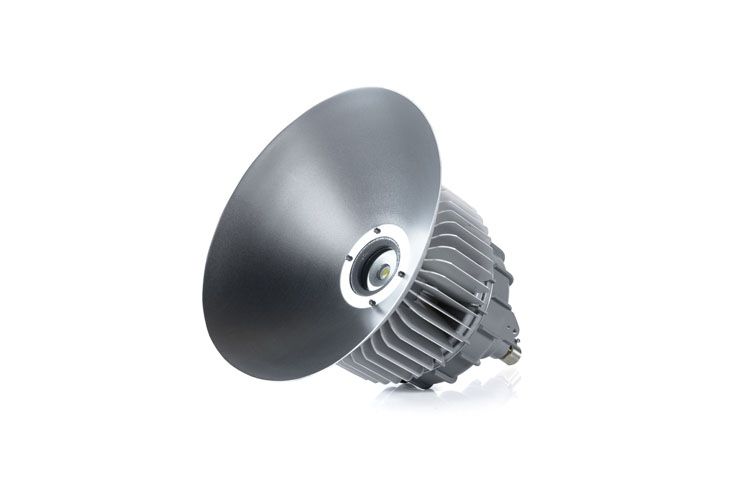

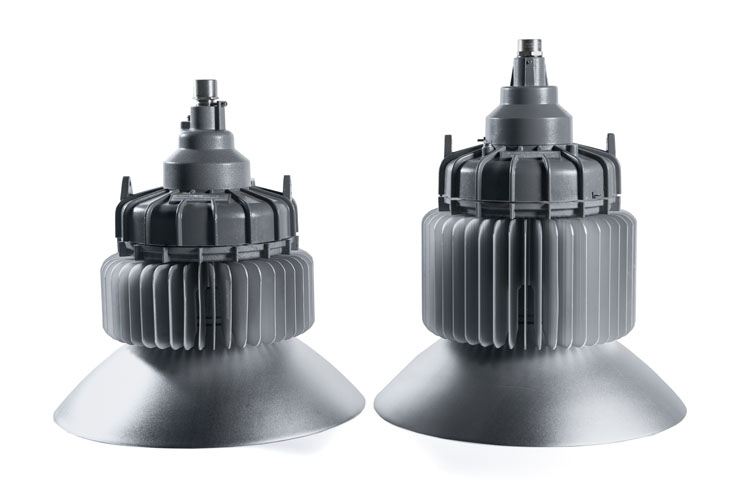

• КО – куполообразный (при отсутствии отражателя, индекс не указывается)

Х5 – вид климатического исполнения и категории размещения по ГОСТ 15150: УХЛ1, В1, ОМ1.

Пример формулировки заказа:

Светильника мощностью 100Вт, для работы от 230В АС, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 32-СД.Л.100С1(230АС)-УХЛ1

Маркировка взрывозащиты:

• 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db – для светильников 30-70 Вт
• 1Ex d IIC Т5 Gb, Ex tb IIIC T95°C Db – для светильников 100 Вт

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец.исполнение – IP66/IP67

Эффективность свечения: 110 Лм/Вт

Напряжение питания: 230В АС/DC ±10%

Мощность светодиодной матрицы: 30, 50, 70, 100Вт

Коэффициент мощности: cosφ>0,95

Диаметр подводимого кабеля: 10-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм²)

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0: I

Температура окружающей среды: от – 60°С до + 50°С

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
