Взрывозащищенный светильник светодиодный ВЭЛАН 31

Назначение

Взрывозащищенные светодиодные светильники предназначены для общего освещения взрывоопасных зон в соответствии с маркировкой взрывозащиты.

Особенности

• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч.
• Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
• Стекло пропускает свыше 90% светового потока, практически не поглощая его.
• Малый вес и компактные размеры позволяют устанавливать светильники в труднодоступных местах.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.

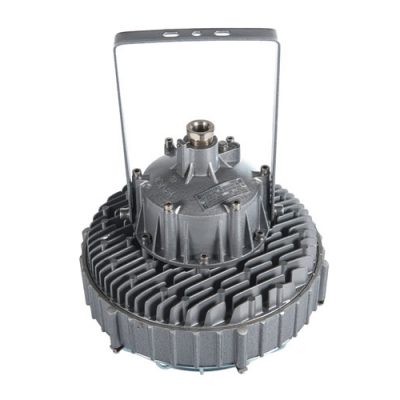

• Универсальное крепление на скобе позволяет смонтировать светильник на любой поверхности.
• Для светильников мощностью 40 Вт с напряжением питания 230 В возможно исполнение с применением инновационной технологии ac-hv, которая позволяет отказаться от обычного драйвера. Количество электронных компонентов при этом сокращается на 90%, что повышает отказоустойчивость в разы.
• Для светильников мощностью 10 и 20 Вт возможно изготовление с внешним аккумуляторным блоком БАВО, обеспечивающим работу при отсутствии напряжения длительностью не менее 90 минут (подробнее см. «Блок аккумуляторный БАВО»).
• Для светильника мощностью 40 Вт возможно изготовление со встроенным аккумулятором, обеспечивающим работу при отсутствии напряжения длительностью не менее 60 минут.

Конструкция

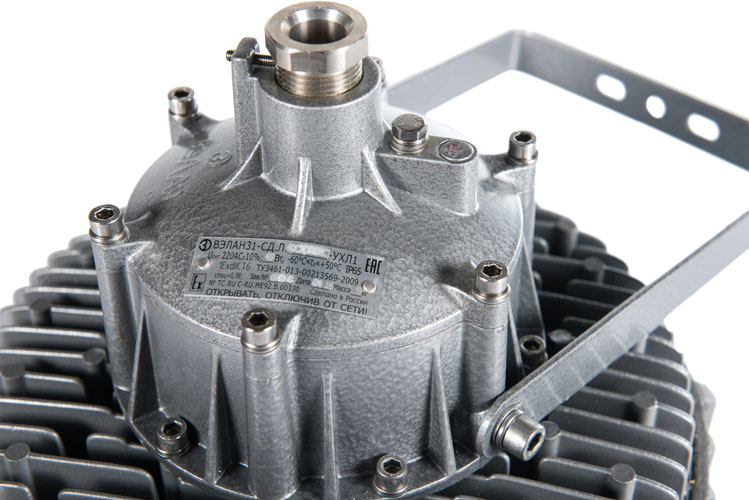

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент – особо прочен, с высокой светопропускающей способностью. Внутри светильника установлен отражатель, светодиодный драйвер, светодиодные источники света и клеммные зажимы. Внутри и снаружи светильника установлены болты заземления.

Для светильника предусмотрено до девяти различных вариантов креплений, большинство из которых обеспечивают возможность транзитной прокладки кабеля.

Источник света

• Сверхъяркие светодиоды.

Комплектность поставки

Светильники ВЭЛАН 31 Version 1 и Version 2 по умолчанию поставляются без решётки.

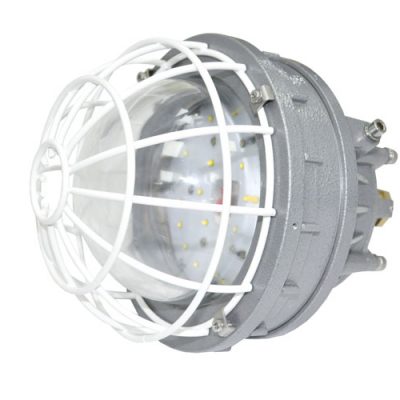

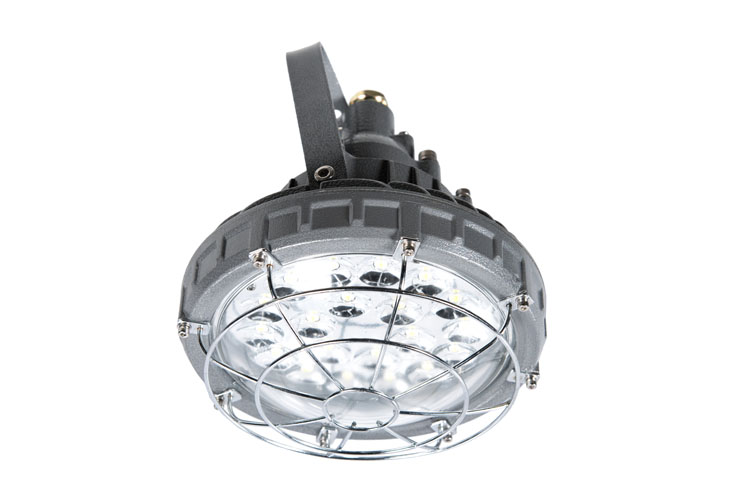

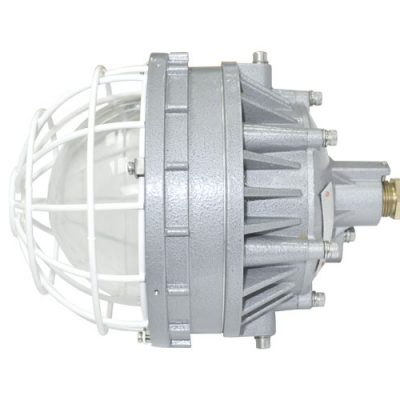

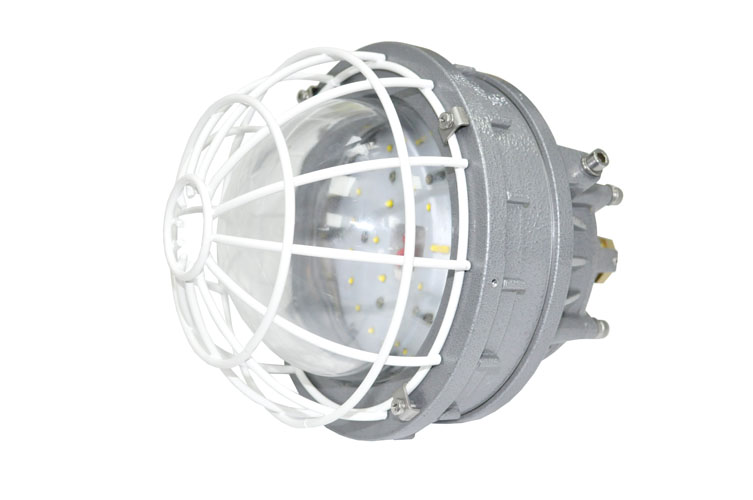

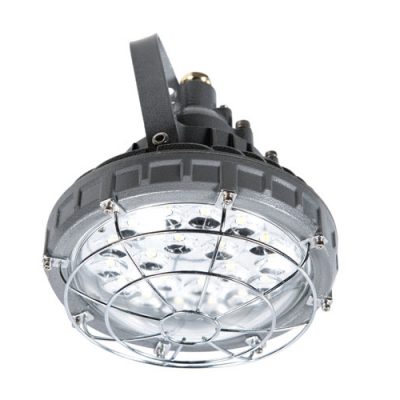

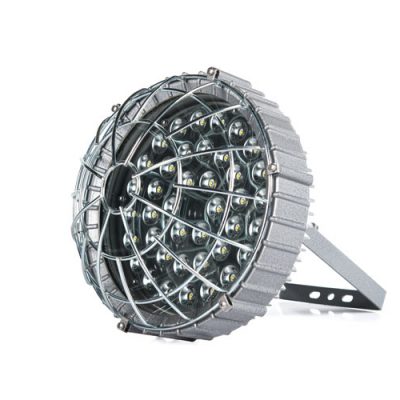

Светильники ВЭЛАН 31 Version 3 и Version 5 по умолчанию укомплектованы решёткой.

Стойка крепления «Опора» заводом не изготавливается.

По спец.заказу возможно комплектовать следующими кабельными вводами:

А) ВЭЛАН 31 Version 1

Для крепления на скобе С1 дополнительно заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-G3/4”-ExdG-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G3/4”;
• ВК-Х-ВЭЛ2БТ-G3/4”-ExdG-G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20-G3/4”.

При заказе светильника нужно учитывать, что в корпусе светильника нарезаны 2 отверстия с резьбой G3/4.

ВЭЛАН 31 Version 2, Version 3 и Version 5

Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для не бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М25-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4” для не бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.

Для крепления на скобе С1 дополнительно заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ2-G3/4”-ExdG для небронированного кабеля с его фиксацией планкой;
• ВК-Х-ВЭЛ2БТ- G3/4”-ExdG- G3/4” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ2БТ – G3/4”-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения это го кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.

Б) Решётка (для светильника ВЭЛАН 31 Version 2).

ВЭЛАН 31-АК-СД.Л.Х1 Х2 (Х3) – Х4 Х5

ВЭЛАН 31 – светильник взрывозащищенный со светодиодным источником света.

АК – индекс, указывающий на исполнение светильника с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – тип применяемой лампы: светодиоды

Х1 – суммарная мощность используемых в светильнике светодиодов (Вт): 10, 20, 30, 40, 50, 60

Х2 – тип крепления:

Для ВЭЛАН31-СД.Л.10:

• С1 – на скобе
• Т1 – на трубе
• Р – рым-болт
• О – на опоре
• П – потолочное

Для ВЭЛАН31-СД.Л.20, ВЭЛАН31-СД.Л.30, ВЭЛАН31-СД.Л.40, ВЭЛАН31-СД.Л.50, ВЭЛАН31-СД.Л.60:

• Т1 – на трубе
• Т2 – монтаж на трубе с коробкой
• П – потолочное крепление
• О1 – на опоре 30°
• О2 – на опоре 90°
• В – подвесное крепление
• Н1 – настенное крепление 30°
• Н2 – настенное крепление 90°
• К – на крюке
• С1 – на скобе
• С2 – на скобе с коробкой

Х3 – номинальное напряжение питания и тип тока:

• АС – переменный
• DC – постоянный

Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ, ОМ1.

Х5 – обозначение версии светильника в соответствии с таблицей типоисполнений: Version 1, Version 2, Version 3, Version 5. Допускается сокращенное обозначение, например: Ver.3 или V3.

Примечание: при необходимости заказа светильника ВЭЛАН 31 мощностью 40 Вт с применением технологии ac-hv после маркировки светильника добавляется «ac-hv».

Пример формулировки заказа:

Светильника мощностью 20 Вт, для работы от 230В АС, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 31-СД.Л.20С1(230АС)-УХЛ1 Version 2

Cветильника мощностью 40 Вт, для работы от 230В АС, с применением технологии ac-hv, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 31-СД.Л.40С1(230АС)-УХЛ1 Version 3 (ac-hv)

Маркировка взрывозащиты: 1Ex d IIC T6 Gb, Ex tb IIIC T80˚C Db

Тип аккумулятора: Li-ion (Литий-ионный)

Время работ от аккумулятора: не менее 60 минут

Напряжение питания:

• стандартное исполнение – 230В АС/DC ±10%
• исполнение по спец.заказу (10-40Вт) – 12В AС/DC, 24В AС/DC, 36В AС/DC
• исполнение по спец.заказу (50, 60Вт) – 12В DC, 24В DC, 36В DC

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец.исполнение – IP66/IP67

Эффективность свечения: 110 Лм/Вт

Диаметр подводимого кабеля: 9-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм²)

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0:

• стандартное исполнение – I
• спец.исполнение – II

Температура окружающей среды: от – 60°С до + 50°С

Коэффициент мощности: cosφ>0,95

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
