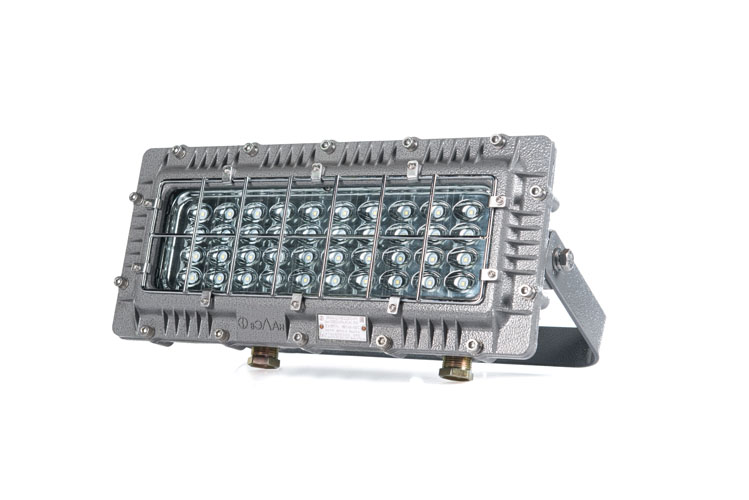

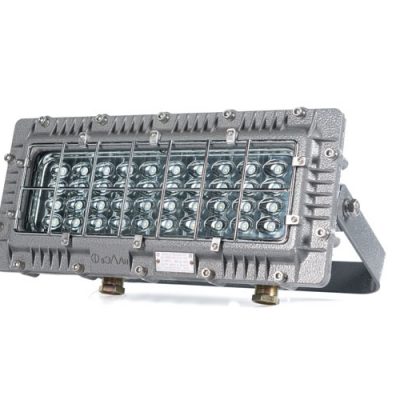

Взрывозащищенный светильник светодиодный ВЭЛАН 33

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный светильник светодиодный ВЭЛАН 33

Назначение

Взрывозащищенные светодиодные светильники серии ВЭЛАН33 предназначены для освещения цехов, участков переработки взрывоопасных веществ, складов и других помещений во взрывоопасных зонах.

Особенности

  • Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100 000ч. или 10 лет непрерывной работы.
  • Светодиодный источник света при одинаковом световом потоке потребляет до десяти раз меньше электроэнергии, чем лампа накаливания. КПД светильника приближается к 100%, что также сказывается на энергосбережении.
  • Коррозионностойкие материалы корпуса светильника со специальным покрытием обеспечивают длительный срок службы, а используемое стекло устойчиво кмеханическим ударам.
  • Возможность изготовления с аккумулятором, обеспечивающим работу светильника при отсутствии напряжения до 90 минут.

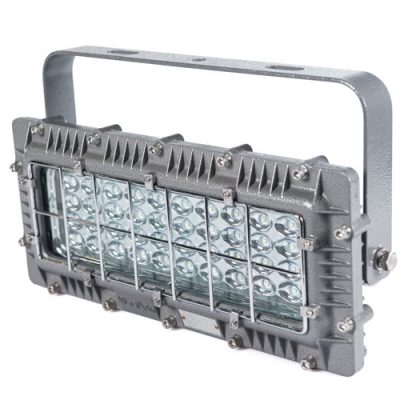

  • Универсальная скоба, позволяющая крепить светильник на любую плоскую поверхность.
  • Два номинала 20Вт и 40Вт.

Конструкция

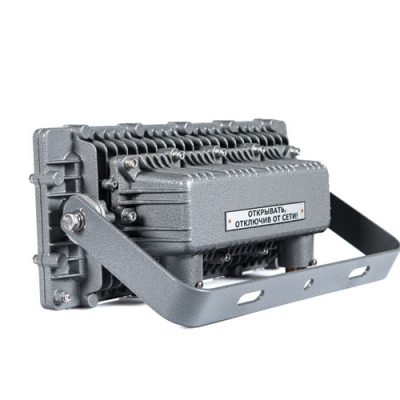

Светильник состоит из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент из стекла – термостоек, особо прочен, с высокой светопропускающей способностью. Крышка с двумя отверстиями под кабельные вводы крепится к корпусу винтами. Внутри светильника установлен блок питания, светодиодные источники света, аккумулятор и две клеммные колодки. Два кабельных ввода и две клеммные колодки позволяют осуществлять транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Источник света

  • Сверхъяркие светодиоды.

Комплектность поставки

Светильник поставляется в комплекте с источником света и двумя кабельными вводами для не бронированного кабеля.

Дополнительно заказываются:

Кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-G3/4”-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-G3/4”-ExdG- G3/4”для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
  • ВК-Х-ВЭЛ2БТ-G3/4”-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20; При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G3/4”.

ВЭЛАН 33 – АК – СД.Л.Х1 Х2 (Х3) – Х4

ВЭЛАН 33 – светильник взрывозащищенный со светодиодными источниками света

АК – индекс, указывающий на исполнение светильника с аккумулятором. В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – тип применяемой лампы: светодиоды

Х1 – суммарная мощность используемых в светильнике светодиодов: 20Вт и 40Вт

Х2 – тип крепления:

  • С1 – на скобе (допускается не указывать)

Х3 – номинальное напряжение питания и тип тока:

  • АС – переменный
  • DC – постоянный

Х4 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, В1, ОМ1

Пример формулировки заказа:

Светильника со светодиодным источником света мощностью 40Вт, на номинальное напряжение 230В переменного тока, с аккумулятором, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 33-АК-СД.Л.40С1(230АС)-УХЛ1

Маркировка взрывозащиты:

  • 1Ex d IIВ T6 Gb, Ex tb IIIC T80˚C Db– для светильника ВЭЛАН 33
  • 1Ex d IIВ Т5 Gb, Ex tb IIIC T95˚C Db– для светильника ВЭЛАН 33-АК

Напряжение питания: 230В AС/DC ±10%

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец.исполнение – IP66/IP67

Суммарная мощность светодиодов: 20Вт или 40Вт

Эффективность свечения: 110 Лм/Вт

Тип аккумулятора: никель-кадмий

Время работы от аккумулятора: не менее 90 минут

Тип резьбы для присоединения кабельных вводов: G3/4”

Диаметр подводимого кабеля: 10-14мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм2)

Класс защиты от поражения электрическим то­ком по ГОСТ 12.2.007.0: I

Температура окружающей среды: от – 60°С до + 50°С

Коэффициент мощности: cosφ>0,95

Защита от повышенного напряжения: опционально возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
