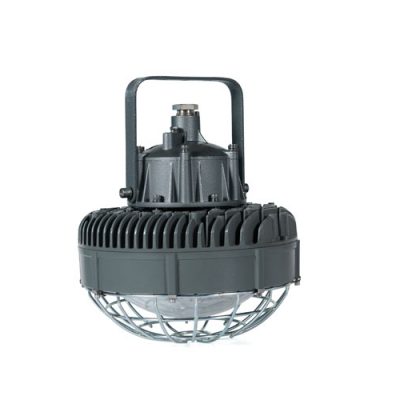

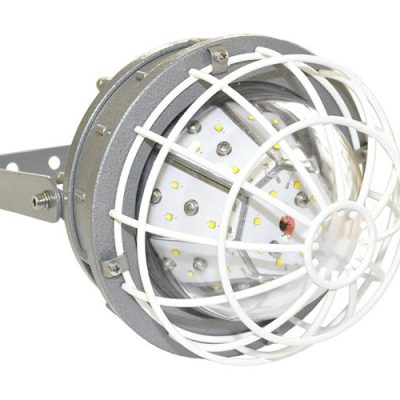

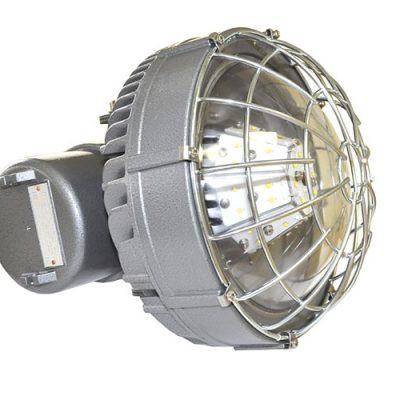

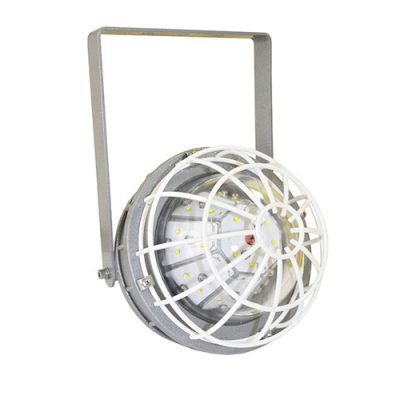

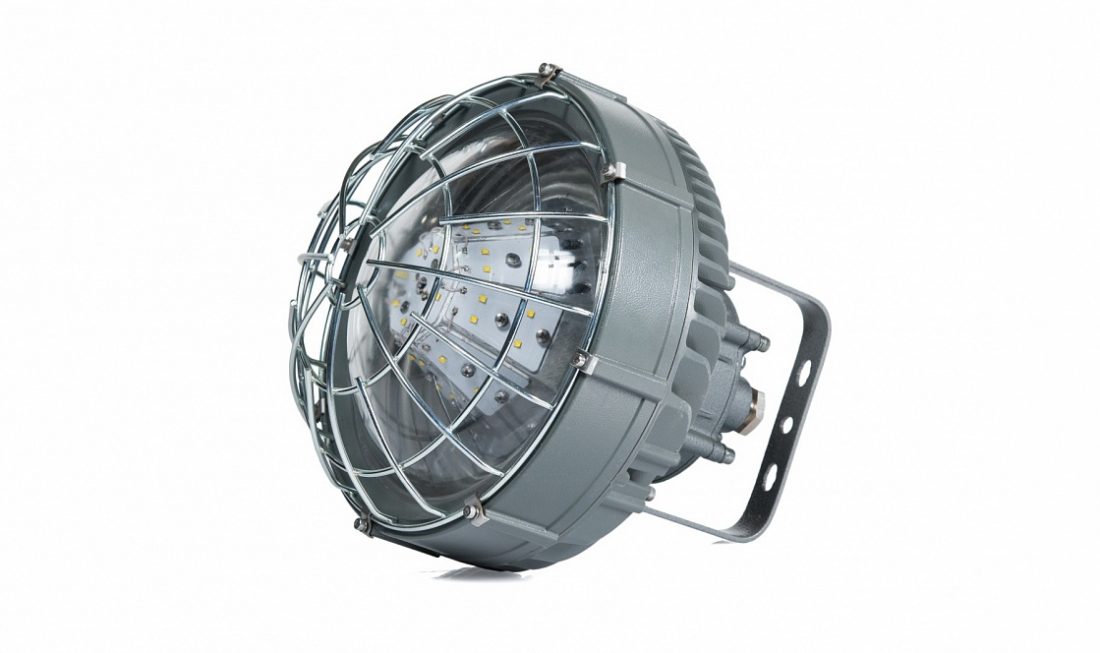

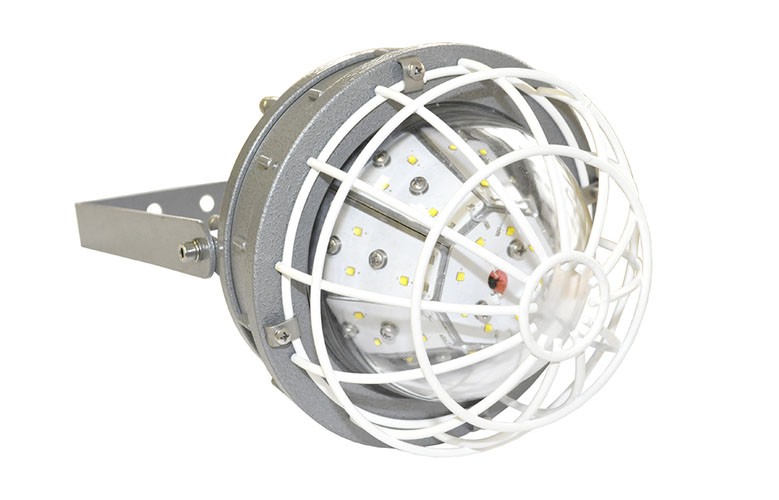

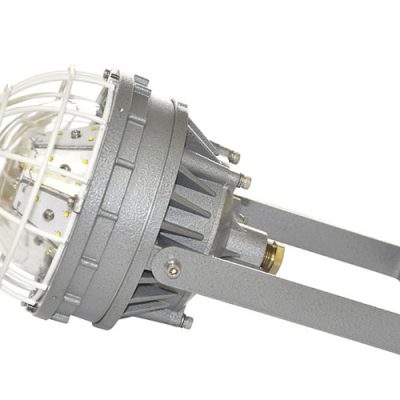

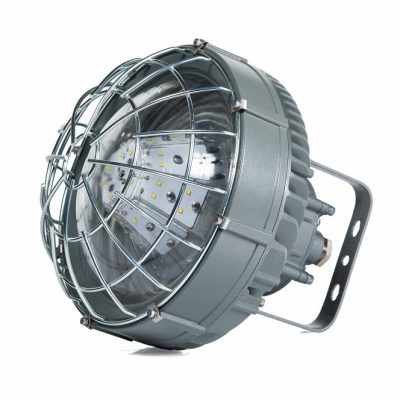

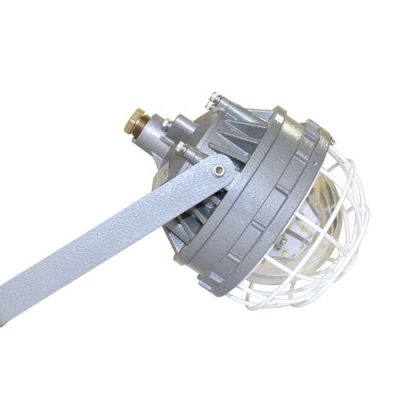

Взрывозащищенный светильник светодиодный ВЭЛАН 180

Назначение

Светильник предназначен для освещения складов, цехов, ректификационных колонн, наливных станций и прочих взрывоопасных зон, опасных по газу и пыли.

Особенности

• Крепление светодиодов на пирамиде обеспечивает распространение светового потока во все с тороны.
• Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет порядка 100000 ч.
• Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания.
• Для всех мощностей светильника возможно изготовление с аккумулятором, обеспечивающим работу при отсутствии напряжения не менее 60 минут.
• Стойкий к коррозии модифицированный алюминиевый сплав со специальным покрытием обеспечивает длительный срок службы светильника.
• Одинадцать различных вариантов крепления светильника позволяют смонтировать его практически на любой поверхности и в любых условиях.

Конструкция

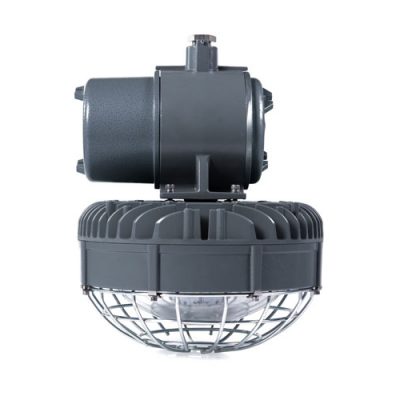

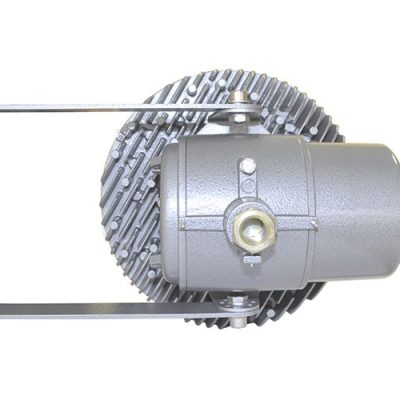

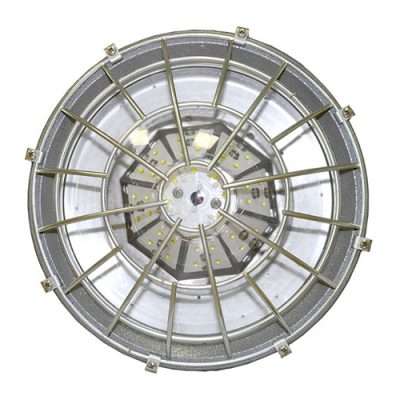

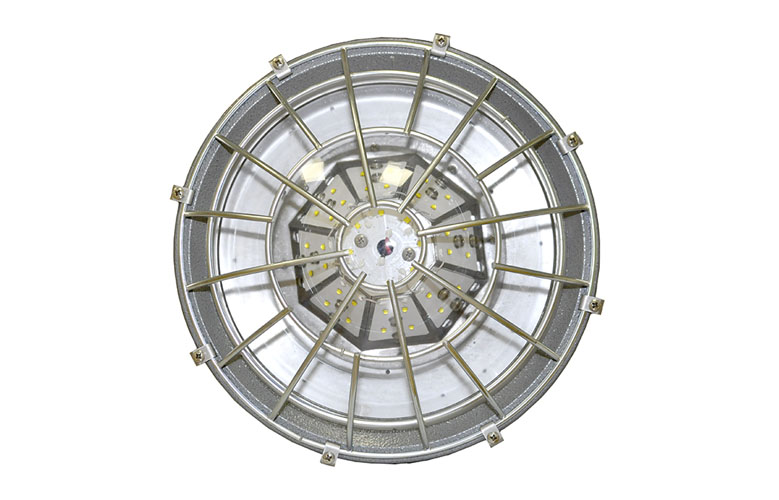

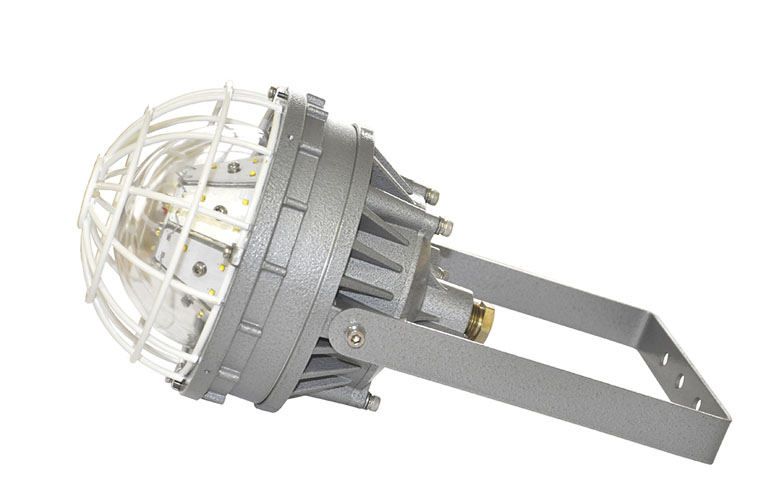

Светильник состоит из корпуса для пускорегулирующей аппаратуры, корпуса – радиатора и прозрачного плафона, закрепленного в обойме. Корпуса выполнены из алюминиевого сплава с порошковым покрытием. Плафон выполнен из боросиликатного стекла большой прочности. В случае исполнения светильника с аккумулятором, корпус для пускорегулирующей аппаратуры делается с двумя отделениями. Внутри первого отделения устанавливаются клемные зажимы, внутри второго отделения – светодиодный драйвер, аккумулятор с подогревом и блоки контроллера и переключения. Внутри корпуса – радиатора установлены светодиодные источники света. Внутри и снаружи светильника установлены болты заземления.

Источник света

• Мощные светодиоды с эффективностью свечения не менее 120 Лм/Вт.

Комплектность поставки

Светильники ВЭЛАН 180 Version 4 по умолчанию поставляются без решётки, светильники ВЭЛАН 180 Version 2, Version 3 и Version 5 по умолчанию укомплектованы решёткой. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказывается:

Для подвесного крепления В, потолочного крепления П, настенного крепления Н1 и Н2 заказываются кабельные вводы:

• ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ4-М25х1,5-ExdG для небронированного кабеля;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG-G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-М25-ExdG- G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н1, и Н2 комплектуются заглушками с резьбой М25х1,5.

Для крепления на скобе С1 дополнительно заказываются кабельные вводы:

• ВК-Х-ВЭЛ 2БМ-G3/4-ExdG для бронированного кабеля;
• ВК-Х-ВЭЛ 2-G3/4-ExdG для небронированного кабеля с его фиксацией планкой;
• ВК-Х-ВЭЛ 2БТ-G3/4-ExdG- G3/4 для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
• ВК-Х-ВЭЛ 2БТ-G3/4-ExdG- G3/4 для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.

При заказе светильника без типа крепления нужно учитывать, что в его корпусе нарезана резьба G3/4.

ВЭЛАН 180 – АК-СД.Л.Х1Х2 (Х3Х4)-УХЛ1

ВЭЛАН 180 – светильник взрывозащищенный со светодиодным источником света

АК – индекс, указывающий на исполнение светильника с аккумулятором.

В том случае, если аккумулятор не требуется, индекс не указывается.

СД.Л. – тип применяемой лампы: светодиоды

Х1 – суммарная мощность используемых в светильнике светодиодов (Вт): 20, 30, 40

Х2 – тип крепления:

• Т1 – на трубе
• Т2 – на трубе с коробкой
• П – потолочное
• О2 – на опоре
• О1 – на опоре 30°
• В – подвесное
• Н1 – настенное модификация №1
• Н2 – настенное модификация №2
• К – на крюке
• С1 – на скобе
• С2 – на скобе с коробкой

Х3 – номинальное напряжение питания, В

Х4 – тип тока:

• АС – переменный
• DC – постоянный

УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150

Примечание:

При заказе светильника с устройством защиты от превышения напряжения (УЗПН), после условного обозначения в скобках необходимо прописать: (УЗПН).

Пример формулировки заказа:

Светильника со светодиодами мощностью 40Вт, на номинальное напряжение 230В переменного тока, с креплением на скобе, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 180-СД.Л.40С1(230АС)-УХЛ1

Маркировка взрывозащиты: 1Ex d IIС T6 Gb, Ex tb IIIC T80°C Db

Тип аккумулятора: Li-ion (Литий-ионный)

Время работы от аккумулятора: не менее 60 минут

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0:

• стандартное исполнение – I
• спец. исполнение – II

Напряжение питания:

• стандартное исполнение – 230В АС/DC ±10%
• спец. исполнение (20, 40 Вт) – 12В AC/DC, 24В AC/DC, 36В DC

Эффективность свечения: 120 Лм/Вт

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• спец. исполнение – IP66/IP67

Мощность светильника: 20, 30, 40Вт

Диаметр подводимого кабеля: 9-14мм

Количество и сечение подсоединяемых жил: 4х(1-2,5)мм²

Цветовая температура:

• стандартное исполнение – 4500-5500 К
• спец. исполнение – 3000-6000 К

Цветовой индекс: Ra>80

Коэффициент мощности: cosφ≥0,95

Температура окружающей среды: от – 60°С до + 50°С

Защита от повышенного напряжения: опционально, возможна установка защиты от повышения напряжения

Номер технических условий: ПИНЮ.676200.001 ТУ
