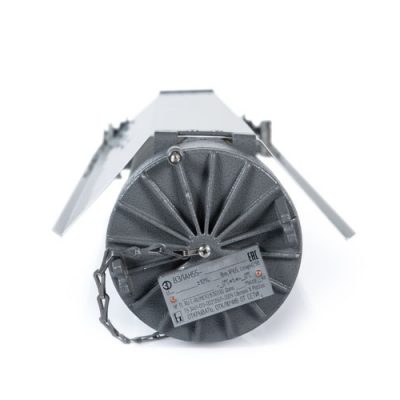

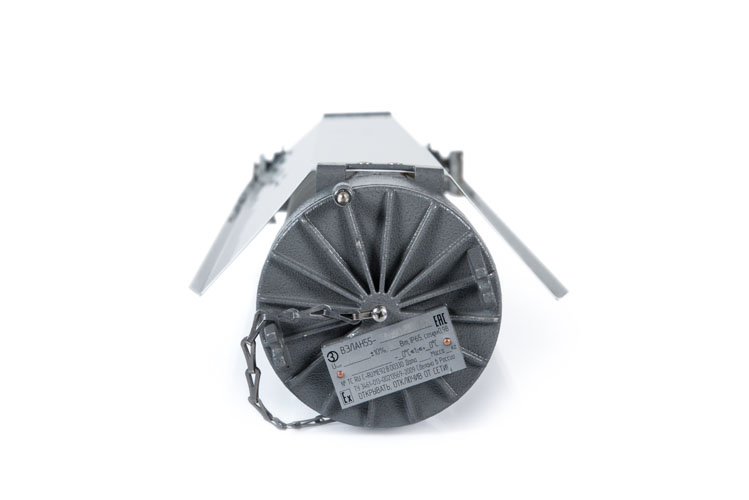

Взрывозащищенный светильник для линейных люминесцентных и светодиодных ламп ВЭЛАН 55

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный светильник для линейных люминесцентных и светодиодных ламп ВЭЛАН 55

Назначение

Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.

Особенности

Применение электронного ПРА в светильниках ВЭЛАН55 позволило:

  • Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
  • Исключить мерцание ламп при включении светильника (мгновенный запуск).
  • Обеспечить высокий коэффициент мощности cosφ≥0,95.
  • Нет необходимости дополнительно устанавливать компенсатор.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
  • Светильник предназначен как для горнодобывающей, так и нефтехимической промышленности.

Конструкция

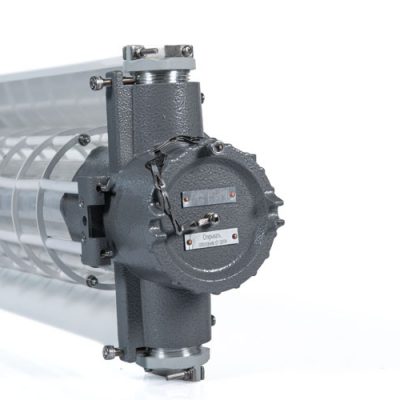

Светильник состоит из корпуса цилиндрической формы с порошковым покрытием. Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла. Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка». На светильнике установлены два кабельных ввода для транзитной прокладки небронированного кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.

Источник света, тип патрона

  • Линейные люминесцентные лампы. Линейные светодиодные лампы. Патрон – G13, двухштырьковый.

Комплектность поставки

Линейные светодиодные лампы поставляются в комплекте, линейные люминесцентные лампы заказываются отдельно. По умолчанию светильник комплектуется двумя кабельными вводами для небронированного кабеля.

Дополнительно заказываются:

Кабельные вводы:

  • ВК-Х-ВЭЛ2БМ- G1 ¼”-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ- G1 ¼ ”-ExdG-G1¼” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32. При использовании светильника не в шахте. Кабельные вводы:
  • ВК-Х-ВЭЛ2БМ- G1 ¼”-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ2БТ- G1 ¼ ”-ExdG- G1¼” для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32;
  • ВК-Х-ВЭЛ2БТ- G1 ¼ ”-ExdG- G1¼” для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-32.

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба G1¼”.

ВЭЛАН X1-СД.Л.Х2хХ3 Х4-Х5-Х6

ВЭЛАН – светильник взрывозащищенный для промышленных предприятий.

Х1 – серия светильника:

55 – светильник с корпусом из модифицированного алюминиевого сплава

55-Ш – светильник с корпусом из сплава ЦОА-1

СД.Л. – индекс, указывающий на применение светодиодных ламп или светодиодных модулей

Х2 – количество ламп в светильнике: 1 или 2. Индекс не указывается для светильников со светодиодным модулем.

Х3 – мощность используемой в светильнике лампы (Вт):

  • Люминесцентная лампа: 18, 36 или 58
  • Линейная светодиодная лампа: 9 (замена люминесцентной лампы 18 Вт) или 18 (замена люминесцентной лампы 36 Вт)

Х4 – тип крепления:

  • П – потолочное
  • Р – на рым-болтах

Х5 – маркировка взрывозащиты:

1Ex d IIC T6 Gb для светильника серии ВЭЛАН55;

РВ Ex d I Mb – для светильников серии ВЭЛАН55-Ш

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150:

  • У1, ОМ1 – для светильников с люминесцентными лампами
  • УХЛ1, ОМ1, В1 – для светильников со светодиодными лампами
  • У5 – для светильника в шахтном исполнении

ПИНЮ.676200.001 ТУ

Пример формулировки заказа:

Обозначение светильника для линейной люминесцентной лампы, мощностью 36 Вт, потолочного крепления, работающего от 230В АС, климатического исполнения и категории размещения У1:

Светильник ВЭЛАН 55-1х36П-1Ex d IIC T6 Gb-У1.

Маркировка взрывозащиты: РВ Ex d I Mb, 1Ex d IIC T6(T5) Gb, Ex tb IIIC T80°C …T95°C Db

Напряжение питания:

  • с видом взрывозащиты РВ Ex d I Mb: 127В АС ±10%
  • с видом взрывозащиты 1Ex d IIC T6(T5) Gb, Ex tb IIIC T80/95°C Db: 230В АС ±10%

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • спец. исполнение – IP66/IP67

Тип патрона: G13, двухштырьковый

Тип и мощность ламп:

  • линейная люминесцентная, мощностью – 18 Вт, 36 Вт, 58 Вт
  • линейная светодиодная, мощностью – 9 Вт или 18 Вт

Эффективность свечения:

  • Линейные светодиодные лампы (СД.Л.) – 110 Лм/Вт

Диаметр подводимого кабеля: 19-31 мм

Сечение подсоединяемых жил: 3х(4-6)мм2

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Коэффициент мощности: cosφ≥0,95

Температура окружающей среды:

  • для климатического исполнения У1: от – 40°С до + 40°С
  • для климатического исполнения У5:с люминесцентными лампами: от – 40°С до + 40°Ссо светодиодными лампами: от – 40°С до + 50°С
  • для климатического исполнения УХЛ1: от – 60°С до + 50°С

Номер технических условий: ПИНЮ.676200.001 ТУ
