Назначение
Взрывозащищенные светильники с корпусом из модифицированного алюминиевого сплава предназначены для общего освещения взрывоопасных зон всех классов в соответствии с маркировкой взрывозащиты.
Особенности
Применение электронного ПРА в светильниках ВЭЛАН51 позволило:
- Добиться увеличения срока службы ламп, сокращая расходы на обслуживание.
- Исключило мерцание ламп при включении светильника (мгновенный запуск).
- Обеспечило высокий коэффициент мощности cosφ≥0,95.
- Нет необходимости дополнительно устанавливать компенсатор.
- Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
- Возможность установки внутрь светильника блока аварийного управления с аккумулятором, обеспечивающим автономную работу светильника до 2 часов (только для светильников с 2-мя лампами (люминесцентными и светодиодными)).

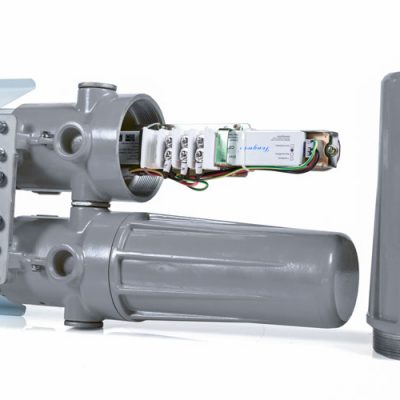

Конструкция
Cветильник состоит из алюминиевого корпуса цилиндрической формы с порошковым покрытием . Светопропускающий элемент изготовлен из ударопрочного боросиликатного стекла . Схемотехника светильника с лампой и электронным пускорегулирующим аппаратом ПРА размещены в корпусе с видом взрывозащиты «взрывонепроницаемая оболочка» . При заказе светильника с аккумулятором дополнительно устанавливается аккумулятор и блок управления. На светильник возможна установка двух кабельных вводов для транзитной прокладки кабеля питания. Заземление светильника обеспечивается внутренними и наружными болтами заземления.
Источник света, тип патрона
- Линейные люминесцентные лампы. Линейные светодиодные лампы. Патрон – G13, двухштырьковый.
Комплектность поставки
Светильник поставляется в комплекте с лампами и выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5.
Стойка крепления «Опора» заводом не изготавливается.
Дополнительно заказываются:
Кабельные вводы:
- ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;
- ВК-Х-ВЭЛ4-М25х1,5-ExdG или ВК-Х-ВЭЛ2-М25х1,5-ExdG для небронированного кабеля;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4” для бронированного кабеля в трубе или для присоединения этого кабеляв металлорукаве с помощью муфты ММРн-20;
- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG- G3/4” для небронированного кабеля в трубе или для присоединения этого ка.беля в металлорукаве с помощью муфты ММРн-20.
При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5.
ВЭЛАН 51-АК-СД.Л.Х1хХ2 Х3-Х4-Х5
ВЭЛАН51 – светильник взрывозащищенный для промышленных предприятий с корпусом из модифицированного алюминиевого сплава
АК – индекс, указывающий на наличие в светильнике аккумуляторной батареи и возможность работы светильника от нее. В том случае, если аккумуляторная батарея не требуется, индекс не указывается. Аккумулятор устанавливается только на светильники с 2-мя лампами (люминесцентными и светодиодными)
СД.Л. – индекс, указывающий на применение светодиодных ламп (только для СД.Л.9 и 18). Для линейных люминесцентных ламп индекс не указывается.
Х1 – количество ламп в светильнике: 1 или 2
Х2 – мощность используемой в светильнике лампы (Вт):
- люминесцентная лампа – 18, 36 или 58
- линейная светодиодная лампа – 9 (замена люм. лампы 18 Вт); – 18 (замена люм. лампы 36 Вт)
Х3 – тип крепления:
- П – потолочное
- О – на опоре
Х4 – маркировка взрывозащиты: 1Ex d IIC T6 Gb
Х5 – вид климатического исполнения и категория размещения светильника по ГОСТ 15150:
- У1 – для светильников с люминесцентными лампами
- УХЛ1 – для светильников со светодиодными лампами
ПИНЮ.676200.001 ТУ.
Пример формулировки заказа:
Обозначение светильника для двух линейных люминесцентных ламп, мощностью 58 Вт, потолочного крепления, климатического исполнения и категории размещения У1:
Светильник ВЭЛАН 51-2х58П-1Ex d IIC T6 Gb-У1
Обозначение светильника с аккумулятором для двух линейных светодиодных ламп, мощностью 18 Вт, с потолочным креплением, климатическим исполнением и категорией размещения УХЛ1:
Светильник ВЭЛАН 51-АК-СД.Л.2х18П-1Ex d IIC T6 Gb-УХЛ1
Маркировка взрывозащиты: 1Ex d IIC T6(T5) Gb, Ex tb IIIC T80°…Т95°C Db
Степень защиты от внешних воздействий:
- стандартное исполнение – IP65
- спец. исполнение – IP66/IP67
Напряжение питания: 230В АС ±10%, 50Гц
Тип и мощность ламп:
- линейная люминесцентная, мощностью – 18 Вт, 36 Вт, 58 Вт
- линейная светодиодная, мощностью – 9 Вт или 18 Вт
Эффективность свечения:
- Линейные светодиодные лампы (СД.Л.) – 100 Лм/Вт
Диаметр подводимого кабеля: 10-14мм
Сечение подсоединяемых жил: 3х(1-2,5)мм2
Коэффициент мощности: cosφ≥0,95
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I
Температура окружающей среды:
- для светильников с люминесцентными лампами – от – 40°С до + 40°С;
- для светильников со светодиодными лампами – от – 60°С до + 50°С.
Номер технических условий: ПИНЮ.676200.001 ТУ
