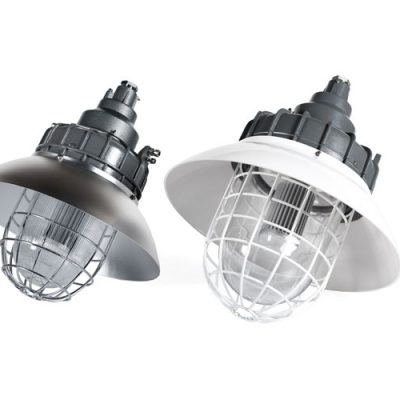

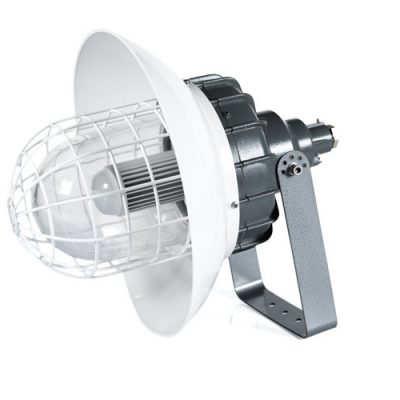

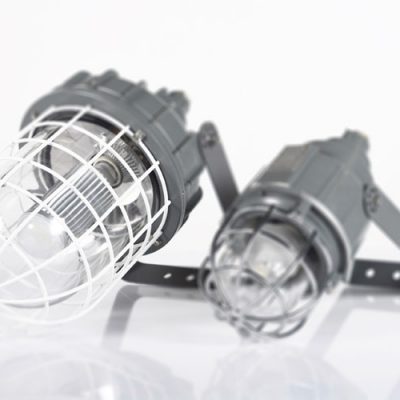

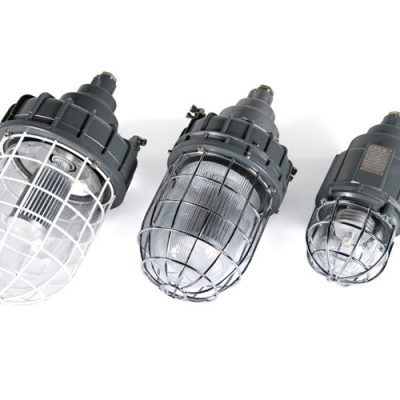

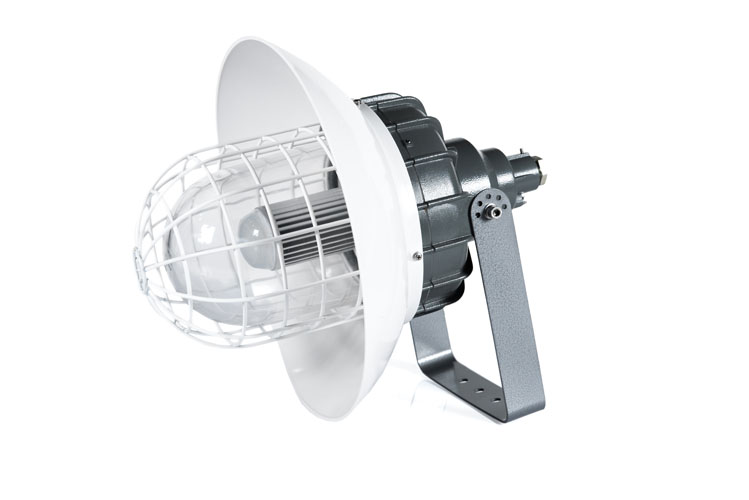

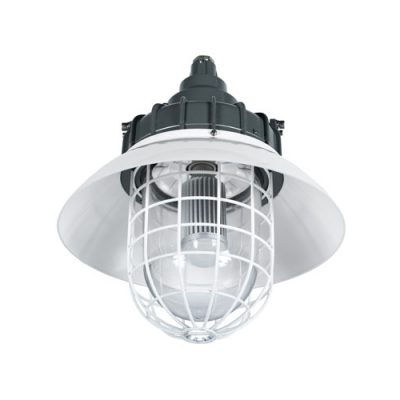

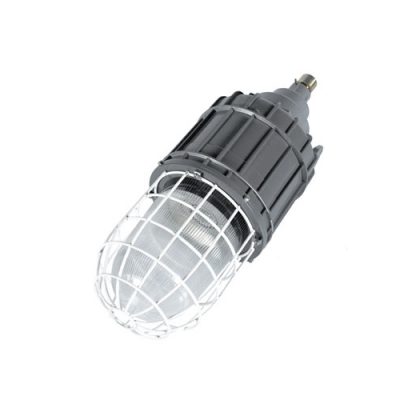

Взрывозащищенный светильник для ламп накаливания, компактных люминесцентных ламп и светодиодных ламп ВЭЛАН 11

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный светильник для ламп накаливания, компактных люминесцентных ламп и светодиодных ламп ВЭЛАН 11

Назначение

Светильник используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах, опасных по газу (смесей содержащих метан), угольной пыли. Предназначен для освещения во взрывоопасных зонах в соответствии с маркировкой взрывозащиты.

Особенности

  • Особо прочный плафон с высокой прозрачностью выдерживает удар 4 Дж при температуре -60°С и до пускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
  • Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы светильника.
  • Возможность комплектации светильника куполообразным отражателем (для Version 2, Version 3 и Version 5).
  • Четыре габарита корпуса в зависимости от мощности используемых ламп.
  • Четырнадцать типов крепления.
  • Возможность комплектации светильника защитной решеткой, дополнительно предохраняющей плафон от разрушения.
  • Завод выпускает светильники ВЭЛАН 11 в качестве замены светильников ВАД, ВАД71, ВАД81 с аналогичными техническими характеристиками.

Конструкция

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло – термостойкое, особо прочное, с высокой светопропускающей способностью. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон и клеммные зажимы для подключения питания. Внутри и снаружи светильника установлены болты заземления.

Источник света

  • Лампа накаливания ЛОН (Л.НАК.)
  • Энергосберегающая компактная люминесцентная лампа КЛЛ (ЭНСБ.Л.) (кроме ВЭЛАН 11 Version 1)
  • Светодиодная лампа (СД.Л.)
  • Ртутная лампа со встроенным балластом ДРВ (РТ.Л.ВБ)

Комплектность поставки

Светодиодная и энергосберегающая компактная люминесцентная лампы поставляются в комплекте, остальные типы ламп заказываются отдельно. Светильники ВЭЛАН 11 Version 2 и Version 3 по умолчанию поставляются без решётки, светильники ВЭЛАН 11 Version 1 и Version 5 по умолчанию укомплектованы решёткой. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

А) Лампа накаливания Л.НАК, ртутная лампа высокого давления со встроенным балластом РТ.Л.ВБ (при необходимости).

Б) Для подвесного крепления В, потолочного крепления П, настенных креплений Н, Н1, Н2 заказываются кабельные вводы:

  • ВК-Х-ВЭЛ2БМ-М25-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ4-М25-ExdG или ВК-Х-ВЭЛ2-М25-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-М25-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20. Если заказчик не оговаривает наличие кабельных вводов, крепления В, П, Н, Н1, Н2 комплектуются заглушками с резьбой М25х1,5, кроме Version 1.

Для крепления на скобе С1, взамен поставляемого по умолчанию кабельного ввода, заказываются:

  • ВК-Х-ВЭЛ2БМ-G3/4″-ExdG для бронированного кабеля;
  • ВК-Х-ВЭЛ4-G3/4″-ExdG или ВК-Х-ВЭЛ2-G3/4″-ExdG для небронированного кабеля;
  • ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;
  • ВК-Х-ВЭЛ2БТ-G3/4″-ExdG-G3/4″ для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20.
  • Светильник ВЭЛАН 11 Version 1 по умолчанию поставляется с кабельным вводом ВК-С-ВЭЛ 2-М25.
  • При заказе светильников ВЭЛАН 11 Version 2, Version 3 и Version 5 без типа крепления, но с крышкой, нужно учитывать, что в крышке светильника нарезана резьба G3/4.
  • Для крепления на опоре (поставляется кронштейн, опора не поставляется) дополнительных кабельных вводов не требуется. В) Решётка (для светильников ВЭЛАН 11 Version 2 и Version 3). Г) Куполообразный отражатель (для светильников ВЭЛАН 11 Version 2, Version 3 и Version 5).

ВЭЛАН 11:  Х1 Х2 Х3 (Х4) – Х5 – Х6 Х7

ВЭЛАН 11: светильник взрывозащищенный.

Х1 – тип применяемой лампы:

  • Л.НАК. – лампа накаливания;
  • ЭНСБ.Л. – энергосберегающая компактная люминесцентная лампа (кроме ВЭЛАН 11 Version 1);
  • СД.Л. – светодиодная лампа;
  • РТ.Л.ВБ – ртутная лампа со встроенным балластом ДРВ (только для ВЭЛАН 11 Version 2 и Version 5).

Х2 – мощность используемой в светильнике лампы (Вт).

Х3 – тип крепления:

  • К – на крюке;
  • П – потолочное;
  • В – подвесное;
  • Т1 – на трубе;
  • Т2 – на трубе с коробкой;
  • С1 – на скобе;
  • С2 – на скобе с коробкой;
  • Н – настенное (для Version 5);
  • Н1 – настенное 30° (для Version 2 и Version 3);
  • Н2 – настенное 90° (для Version 2 и Version 3);
  • О – на опоре (для Version 1 и Version 5);
  • О1 – на опоре 30⁰ (для Version 2 и Version 3);
  • О2 – на опоре 90⁰ (для Version 2 и Version 3);
  • Р – на рым-болте (для Version 1).

Х4 – напряжение питания и тип тока (АС или DC) (указывается для светодиодных источников света).

Х5 – отражатель: КО – куполообразный (для Version 2, Version 3 и Version 5). При отсутствии отражателя индекс не указывается.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150:

  • У1, ОМ1 – для светильников с люминесцентными лампами;
  • УХЛ1, В1, ОМ1 – для светильников со всеми остальными типами ламп.

Х7– обозначение версии светильника в соответствии с таблицей типоисполнений: Version 1; Version 2; Version 3; Version 5. Допускается сокращённое обозначение, например: Ver. 5 или V5. Примечание: при необходимости комплектации светильника Version 1, Version 2 и Version 3 защитной решёткой после маркировки светильника добавляется «с решёткой».

Пример формулировки заказа:

Обозначение светильника для ламп накаливания мощностью 95Вт, потолочным видом монтажа, климатического исполнения и категории размещения УХЛ1: ВЭЛАН 11-Л.НАК. 95П-УХЛ1 Version 1.

Обозначение светильника для светодиодной лампы мощностью 15Вт, с видом монтажа «на скобе», работающей от 230В переменного тока, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН 11 –СД.Л.15С1 (230АС)-УХЛ1 Version 3.

Маркировка взрывозащиты: 1Ех d IIС Т6(Т5,Т4,Т3) Gb, Ex tb IIIC T80°C…T195°C Db в зависимости от типа и мощности лампы

Степень защиты от внешних воздействий:

  • стандартное исполнение: IР65
  • спец. исполнение: IP66/IP67

Напряжение питания:

  • переменного тока (для всех типов ламп): 230 В±10%
  • постоянного тока (для светодиодных ламп): 12 В±10%; 24 В ±10%

Сечение подсоединяемых жил: 3х(1-2,5мм²)

Эффективность свечения: 110 Лм/Вт

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0:

  • стандартное исполнение: I
  • спец. исполнение: II

Температура окружающей среды:

  • для ламп накаливания, светодиодных ламп, ртутных ламп со встроенным балластом: от -60°С до +50°С
  • для энергосберегающих компактных люминесцентных ламп: от -40°С до +40°С

Номер технических условий: ПИНЮ.676200.001 ТУ
