Взрывозащищенный осветительный комплекс ВЭЛАН ВОК

Главная/Продукция Вэлан, Осветительное оборудование/Взрывозащищенный осветительный комплекс ВЭЛАН ВОК

Назначение

Взрывозащищенный осветительный комплекс ВОК предназначен для осуществления освещения на месте проведения строительных, спасательных и прочих видах работ в сложных погодных условиях и в условиях ограниченной видимости. Простота конструкции позволяет устанавливать ВОК в сжатые сроки и в удобном для проведения работ месте, где работают люди и спец. техника. Функциональные характеристики позволяют использовать ВОК во взрывозащищенных зонах.

Особенности

  • Имеет конструкцию на базе светильников ВЭЛАН30, ВЭЛАН31, ВЭЛАН32, ВЭЛАН33, ВЭЛАН36, ВЭЛАН37, ВЭЛАН71, ВЭЛАН73, ВЭЛАН180, ВЭЛАН23-ПР;
  • Высокоэффективная оптическая система;
  • Степень защиты от внешних воздействий IP65/IP66/IP67;
  • Высокая прочность и виброустойчивость;
  • Мгновенное включение даже при температуре -60°С (ВОК на базе светодиодных светильников).

Конструкция

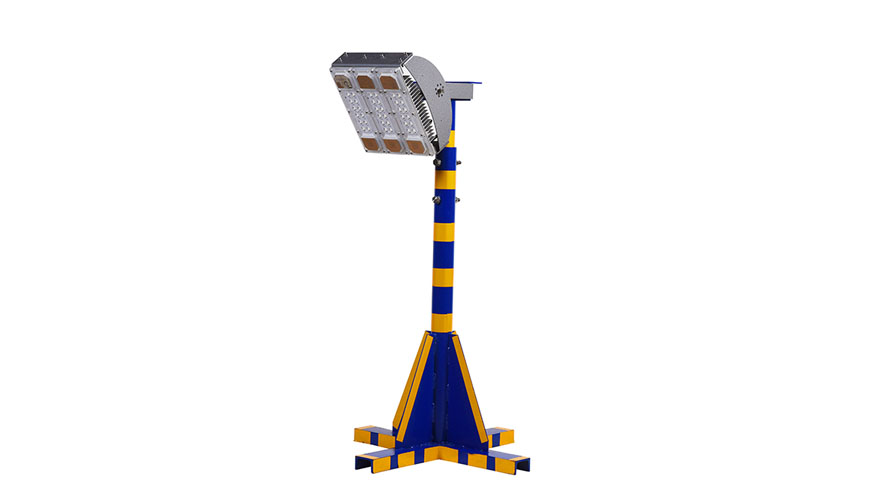

Конструктивно взрывозащищенный осветительный комплекс представляет собой взрывозащищенные светильники ВЭЛАН30, ВЭЛАН31, ВЭЛАН32, ВЭЛАН33, ВЭЛАН36, ВЭЛАН37, ВЭЛАН71, ВЭЛАН73, ВЭЛАН180, ВЭЛАН23-ПР, закрепленные на опору на треноге, что обеспечивает хорошую устойчивость на любой местности. Для регулирования необходимой высоты светильника используется лебедка.

ВОК-Х1-Х2Х3хХ4-Х5-Х6-Х7/Х8

ВОК – взрывозащищенный осветительный комплекс

Х1 – светильник взрывозащищенный типа: ВЭЛАН30, ВЭЛАН31, ВЭЛАН32, ВЭЛАН33, ВЭЛАН36, ВЭЛАН37, ВЭЛАН71, ВЭЛАН73, ВЭЛАН180, ВЭЛАН23-ПР (для комплектации комплекса используются светильники с креплением на скобе с напряжением питания 230 АС).

Х2 – тип применяемой лампы: СД.Л. – светодиодная лампа; НАТ.Л. – натриевая лампа выского давления типа ДНаТ; РТ.Л.- ртутная лампа высокого давления типа ДРЛ; ГАЛ.Л. – металлогалогенная лампа типа ДРИ (тип лампы зависит от выбранного вида светильника);

Х3 – мощность используемой в светильнике лампы (для светильника ВЭЛАН36 мощность не более 200Вт (5х40Вт));

Х4 – количество светильников- 1,2,4 (при использовании одного светильника индекс не указывается);

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150;

Х6 – маркировка взрывозащиты: 1Ex d IIВ T6 Gb, 1Ex d IIC T6(Т5) Gb, 1Ex s IIВ T6 Gb X,1Ex s IIC T6 Gb X, 1Ex d e mb IIC T5 Gb X, 2Ex nR IIС T6 Gc X, 2ExdeIIBT4(T3), 1ExdsIIВT3 (зависит от применяемого светильника);

Х7 – применяемая мачта: 1 – стойка для осветительных приборов, высота до 2 м; 2 – стойка для осветительных приборов с лебедкой, высота до 4м;

Х8 – дополнительное оборудование: тип и длина кабеля, наличие взрывозащищенного соединителя и т.д.

Примеры формулировки заказа:

ВОК-ВЭЛАН36-СД.Л.150-УХЛ1-1Ex s IIС T6 Gb X-1/КГВВГнг3х1,5х50м,В-16-250-3В1

Пример записи обозначения взрывозащищенного осветительного комплекса ВОК на базе взрывозащищенного светодиодного светильника ВЭЛАН36, мощностью 150Вт, видом климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 1ExsIIСT6 X и стойкой высотой до 2 м, дополнительно комплектовать 50 м кабеля КГВВГнг 3х1,5 и взрывозащищенной вилкой В-16-250-3В1.

ВОК-ВЭЛАН23-ПР-ГАЛ.Л.400х4-УХЛ1-2ExеdIIВT3-2

Пример записи обозначения взрывозащищенного осветительного комплекса ВОК на базе 4-х взрывозащищенных прожекторов серии ВЭЛАН23-ПР, с галогенной лампой мощностью 400Вт, видом климатического исполнения и категории размещения УХЛ1, видом взрывозащиты 2ExеdIIВT3 и стойкой с лебедкой высотой до 4 м.

Маркировка взрывозащиты: 1Ex d IIВ T6 Gb, 1Ex d IIC T6(Т5) Gb, 1Ex s IIВ T6 Gb X,1Ex s IIC T6 Gb X, 1Ex d e mb IIC T5 Gb X, 2Ex nR IIС T6 Gc X, 2ExdeIIBT4(T3), 1ExdsIIВT3, Ex tc IIIC T80°C Dc X, Ex tb IIIC T80°C (T95°C) Db, Ex tb IIIC T80°C (T95°C) Db X

Напряжение питания: 230B АС/DC+10%

Степень защиты от внешних воздействий: IP65/IP66/IP67

Температура окружающей среды:

  • на базе ВЭЛАН23-ПР: от -60°С до +40°С
  • на базе остальных светильников: от -60°С до +50°С

Коэффициент мощности: cosφ>95
