Назначение

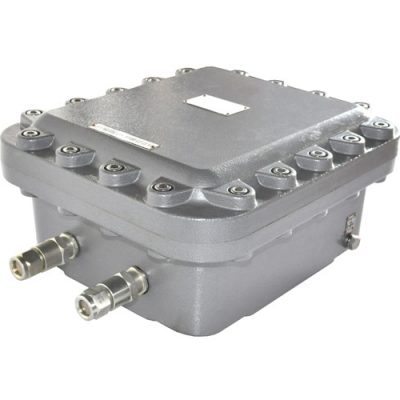

Взрывозащищенная точка доступа Wi-Fi-IIВ предназначена для развертывания беспроводной сети во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой.
Особенности
- Точка доступа поддерживает несколько беспроводных стандартов связи. По требованию заказчика в оболочку могут быть установлены разные Wi-Fi маршрутизаторы.
- Беспроводной маршрутизатор во взрывонепроницаемой оболочке может применяться в разных взрывоопасных зонах.
- Точка доступа рассчитана для работы при высоте над уровнем моря до 4500 м.
- Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.
Конструкция
Внутри взрывонепроницаемой оболочки оболочки закреплён Wi-Fi маршрутизатор с блоком питания. Антенна специальной конструкции выведена наружу оболочки через кабельный ввод. Кабель питания и информационный кабель заводится внутрь оболочки через кабельные вводы.
Комплектность поставки
Точки доступа могут комплектоваться по требованию заказчика:
- различными видами и типоразмерами оболочек;
- кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);
- дренажным устройством;
- различными типами клемм (винтовые, пружинные).
Область применения
- Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и не взрывоопасных зонах на опасных производственных объектах I, II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
- Добыча и транспортировка нефти.
- Добыча и транспортировка газа.
- Нефтеперерабатывающие заводы.
- Химические заводы.
- Черная и цветная металлургия.
- Целлюлозно-бумажная промышленность.
- Среднее машиностроение (обогатительные фабрики и др.)
- Оборонная промышленность.
- Энергетика (ТЭЦ, ГЭС, ГРЭС, АЭС, котельное хозяйство).
- Водоснабжение.
- Канализация.
- Утилизация отходов.
- Морской и речной транспорт.
ШУСХ1-Wi-Fi-ИХ2/Х3-GNХ4/Х5-Х6хХ7(Х8)-Х9-Х10-IPXX
Х1 – индекс указывает на типоисполнение и габарит оболочки:
А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ-IIВ, ExdIIBU; ExdIIDU+H2; Ex d IIB Gb U или Ex td IIIC U; Ex d IIC Gb U (запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе
ацетилена) или Ex td IIIC U
Wi-Fi – индекс, указывающий на применение в шкафу управления беспроводной точки доступа типа Wi-Fi.
И – индекс, указывающий наличие ламп индикации.
Х2 – цвет лампы:
- К – красный;
- Л – зелёный;
- Ж – жёлтый;
- С – синий.
Х3 – количество ламп.
GN – индекс, указывающий на наличие выключателя коммутационного типа ExGN.
Х4 – код коммутационной диаграммы переключателя.
Х5 – количество переключателей.
Х6 – тип кабельных вводов ВК-ВЭЛ согласно структуре условного обозначения ввода.
Х7 – число кабельных вводов.
Х8 – сторона установки кабельных вводов A, B, C, D.
Х9 – маркировка взрывозащиты: 1Ex d IIВ T5 Gb, 1Ex d IIВ T5, 1Ex d IIВ T5+H2, 1Ex d IIC T5 Gb X, Ex tb IIIC T85°C.
Х10 – вид климатического исполнения и категория размещения по ГОСТ15150: У1, УХЛ1.
IРХХ – уровень пылевлагозащиты IP65.
В обозначении шкафа допускается указывать лишь требуемые к установке элементы, пропуская обозначения не требуемых элементов.
Пример записи формулировки заказа
ШУСА-ВЭЛ4-Wi-Fi-(Л-4-М25)х2(D)-1Ex d IIВ T5 Gb-УХЛ1-IP65, взрывозащищенная точка доступа Wi-Fi на базе оболочки ОЭАА-ВЭЛ-IIB 4-го габарита, с маркировкой взрывозащиты 1Ex d IIВ T5 Gb, с двумя кабельными вводами ВК-Л-ВЭЛ 4-М25-Exd на стороне D, климатического исполнения и категории размещения УХЛ1.
Маркировка взрывозащиты: 1Ex d IIB T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIB T5/Т6 Gb Х, 1Ex d IIС T5/Т6 Gb Х, 1Ex d IIB+H2 T5/Т6 Gb Х, Ex tb IIIC T85°C
Напряжение питания: 230В
Напряжение питания Wi-Fi маршрутизатора, постоянный ток: 24В
Максимальная сила тока: не более 100 mA
Температура окружающей среды: от – 60°С до + 55°С
Степень защиты от внешних воздействий: IP65
Климатическое исполнение и категория размещения: У1, УХЛ1.
Высота над уровнем моря: до 4500м
Поддерживаемые протоколы беспроводного подключения: 802.11b, 802.11g
Скорость подключения, не менее: 100 Мбит
Номер технических условий: ПИНЮ.656517.001 ТУ
