Взрывозащищенные соединители гибкие (металлорукав) ВЭЛАН ВСГ

Назначение

Соединители предназначены для соединения труб, коробок, взрывозащищенного электрооборудования или участков трубной проводки, подверженных вибрации. Соединители обеспечивают дополнительную защиту кабеля от механических повреждений и коррозии.

Особенности

Соединители представляют гибкий рукав высокого давления, изготовленный из нержавеющей стали или из армированной резины, оконцованный резьбовой арматурой. Соединители из нержавеющей стали имеют ряд исполнений:

• соединители с неподвижно приваренной арматурой с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется аналогично монтажу труб;
• соединители с муфтами соединительными МС, имеющими вращающуюся накидную гайку с внутренней (М) или наружной (П) резьбой, при этом монтаж соединителя ведется с помощью накидных гаек;
• соединители могут изготавливаться как с одинаковыми присоединительными резьбовыми размерами, так и различными, при этом размеры могут отличаться на шаг больше или меньше в соответствии с рядом размеров, приведенным в структуре условного обозначения соединителей, а диаметр условного прохода рукава соответствует меньшему размеру;
• по требованию потребителя соединители могут изготавливаться с оконцеванием с одной стороны неподвижной арматурой с внутренней (М) или наружной (П) резьбой, а с другой стороны иметь арматуру с накидной гайкой с внутренней (М) или наружной (П) резьбой.

Конструкция

К гофрированной трубке, вставленной внутрь оплётки из нержавеющей стали, приварены с двух сторон штуцеры с накидными гайками. Накидные гайки накручены на муфты с резьбой.

ВСГХ1 – МС Х2 (Х3)/МС Х4 (Х5) – Х6 – В1,5

ВСГ – взрывозащищенный соединитель гибкий

Х1 – материал рукава:

• Н – нержавеющая сталь
• Р – резина

МС – муфта соединительная (при заказе с одной муфтой указывается один раз. Если с двух сторон нужна неподвижная резьбовая арматура, муфта не указывается).

Х2 и Х4 – обозначение типа резьбы:

• метрическая резьба с шагом 1,5мм: М20,М25,М32,М63
• трубная цилиндрическая резьба: G1/2;G3/4; G1; G1 1/4;G1 ½; G2;
• трубная коническая резьба: R1/2;R 3/4; R1; R1 1 /4; R1 1/2; R2;
• коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4; К1 1/2; К2

Х3 и Х5 – тип присоединения:

• П – папа
• М – мама

Х6 – длина в миллиметрах

В1,5 – климатическое исполнение и категория размещения

Пример записи формулировки заказа:

ВСГН-G1(П)/G1(М)-1000-В1,5

что соответствует обозначению взрывозащищенного соединителя гибкого из нержавеющей стали, с цилиндрической трубной резьбой G1 папа и G1 мама, длиной 1000 мм, климатического исполнения В, категории размещения 1,5.

Маркировка взрывозащиты: Ex d IIC Gb U, Ex tb IIIC Db U

Материал изготовления: нержавеющая сталь или армированная резина

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +55°С

Степень защиты от внешних воздействий:

• стандартное исполнение – IP65
• по специальному заказу – IP66

Номер технических условий: ПИНЮ.687153.002 ТУ

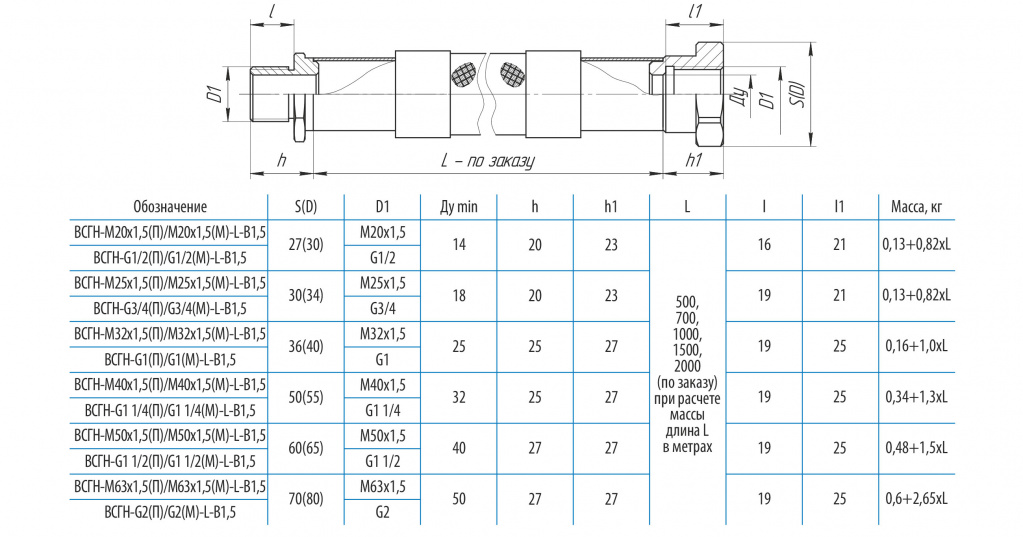

Габаритные и присоединительные размеры

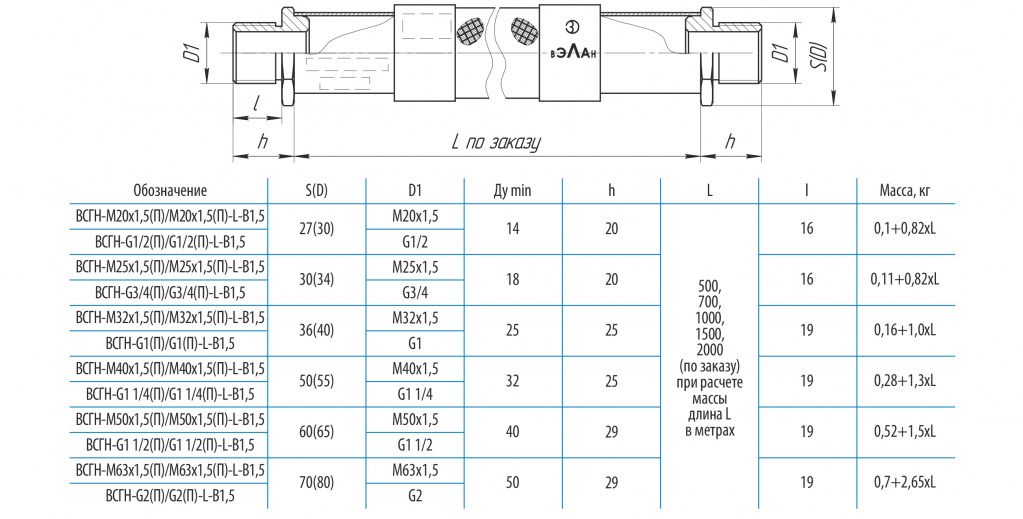

ВСГН-D1(П)/D1(П)-L-В1,5

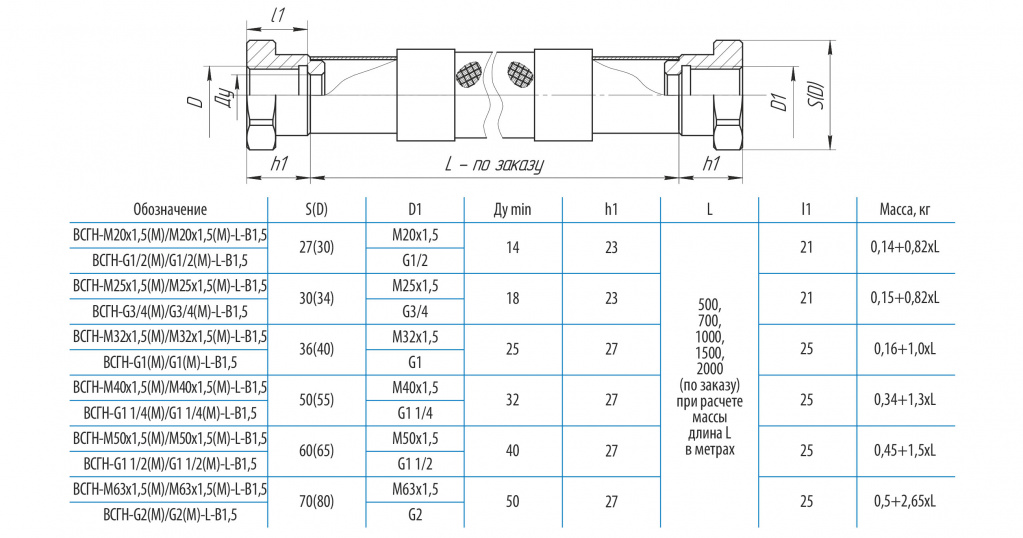

ВСГН-D1(М)/D1(М)-L-В1,5

ВСГН-D1(П)/D1(М)-L-В1,5

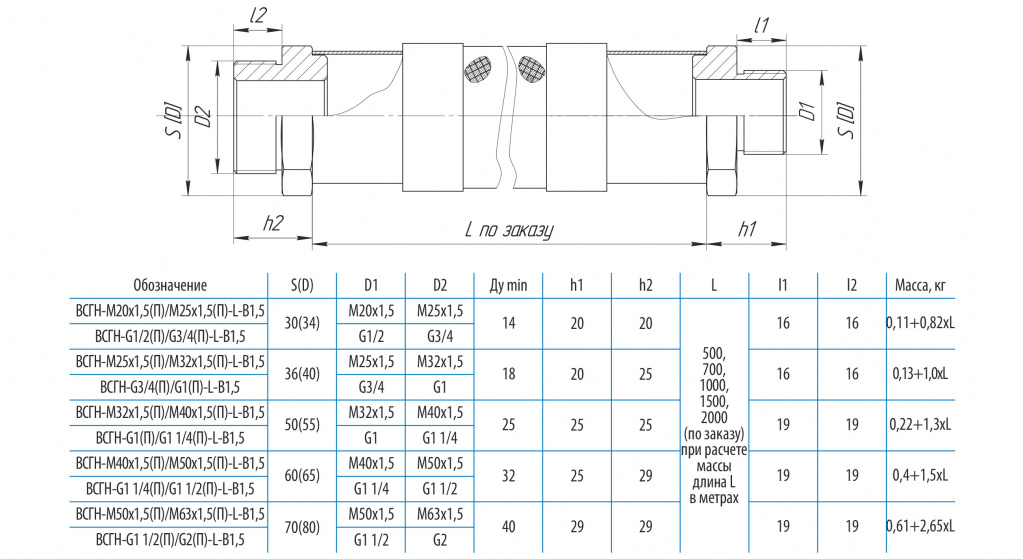

ВСГН-D1(П)/D2(П)-L-В1,5

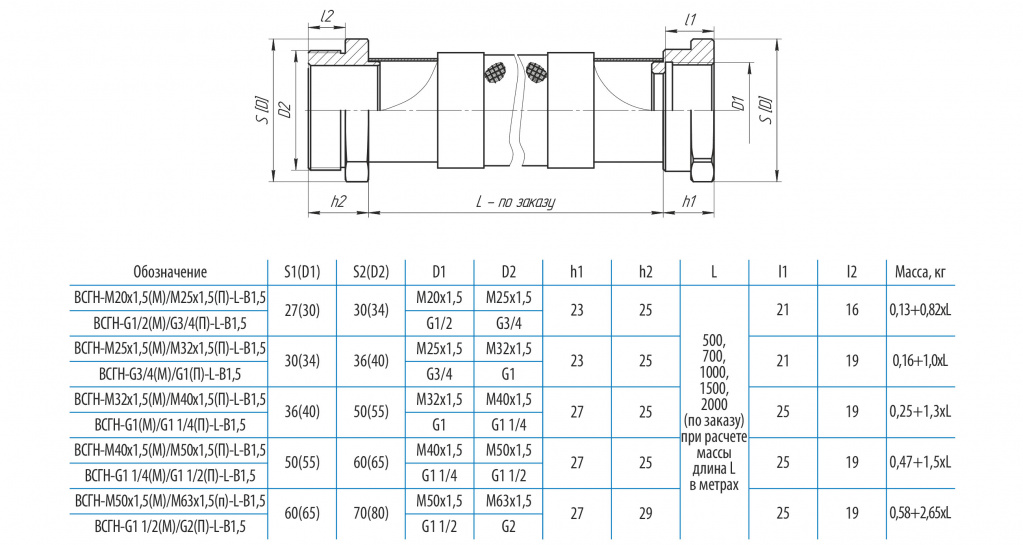

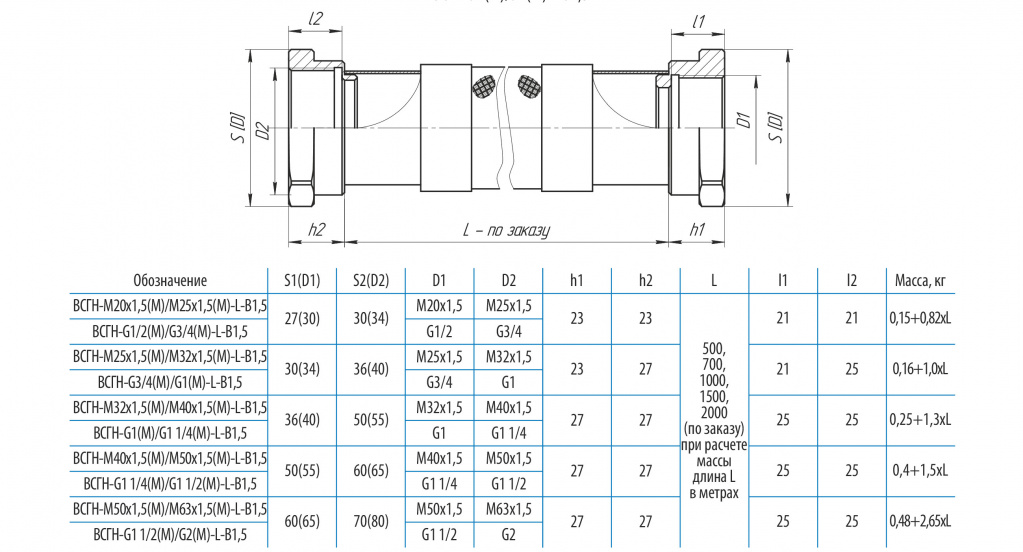

ВСГН-D1(М)/D2(М)-L-В1,5

ВСГН-D2(П)/D1(М)-L-В1,5

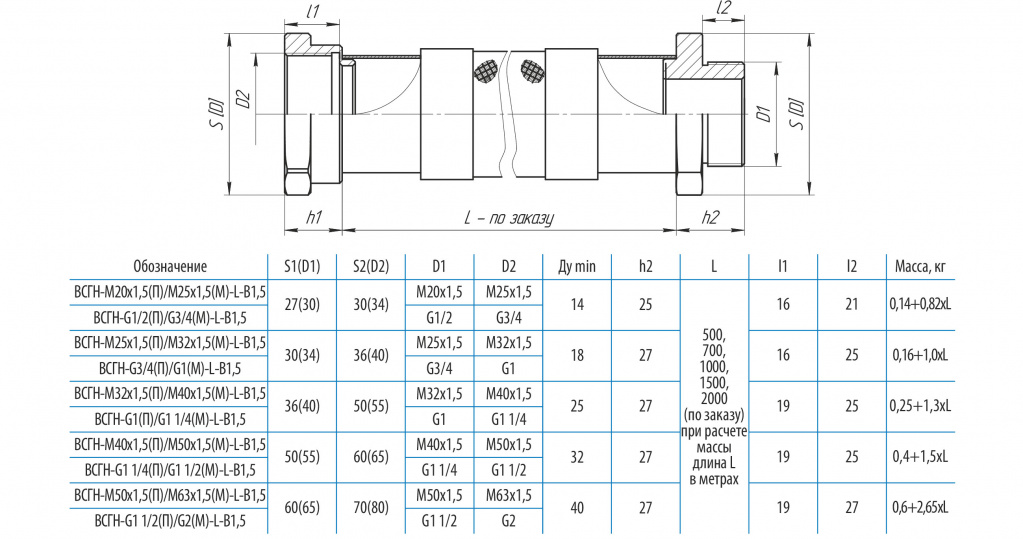

ВСГН-D2(М)/D1(П)-L-В1,5

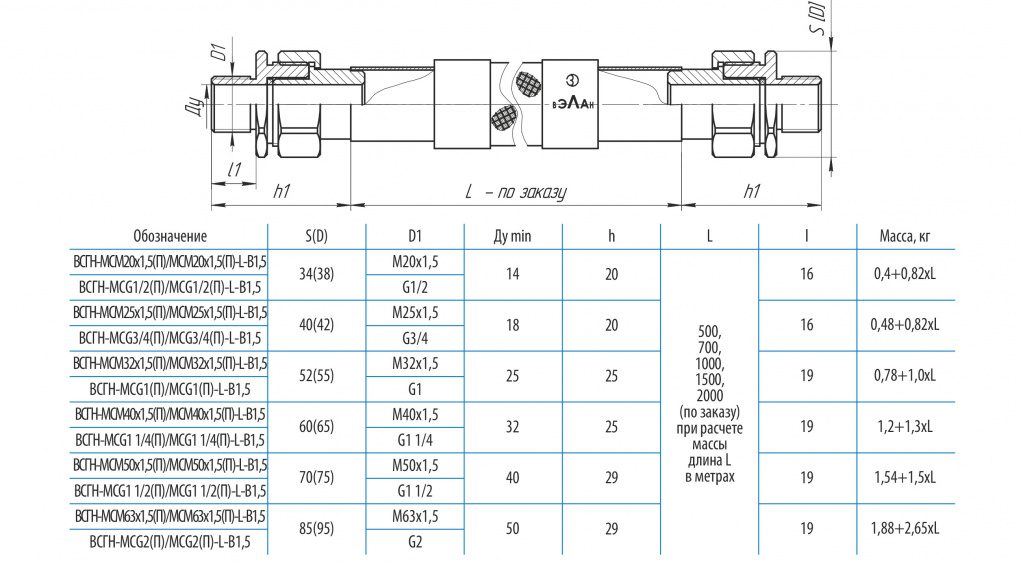

ВСГН-МСD1(П)/МСD1(П)-L-В1,5

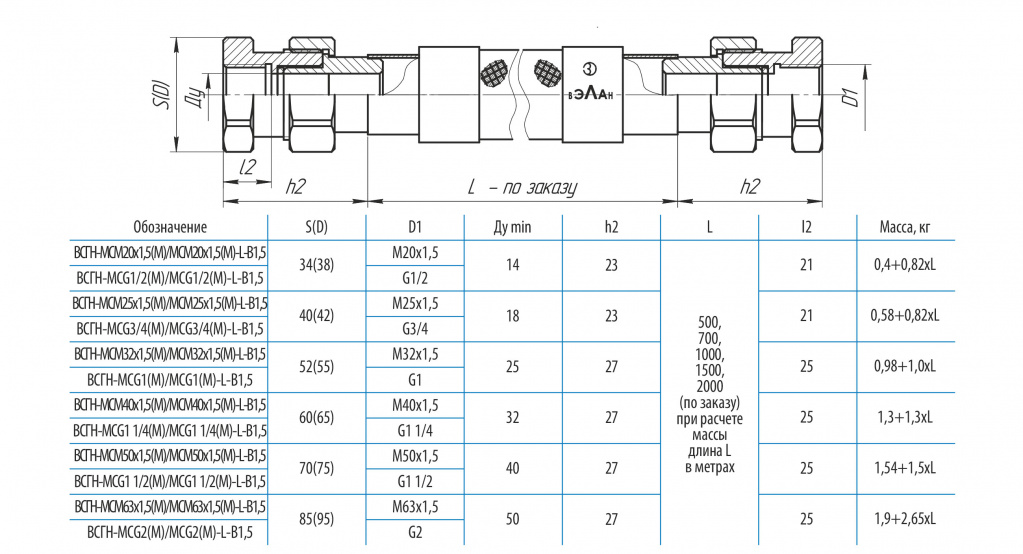

ВСГН-МСD1(М)/МСD1(М)-L-В1,5

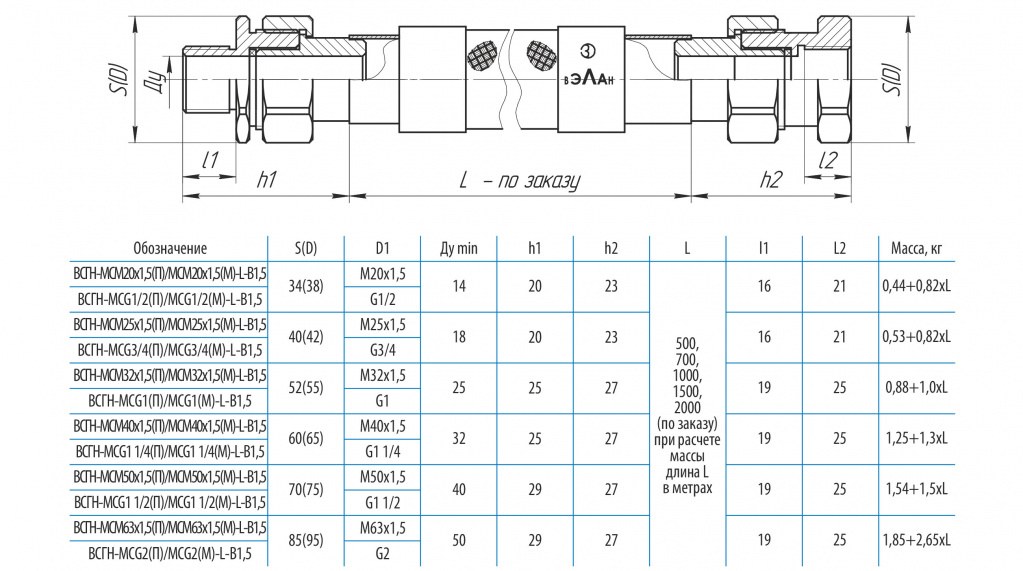

ВСГН-МСD1(П)/МСD1(М)-L-В1,5

ВСГН-МСD1(П)/МСD2(П)-L-В1,5

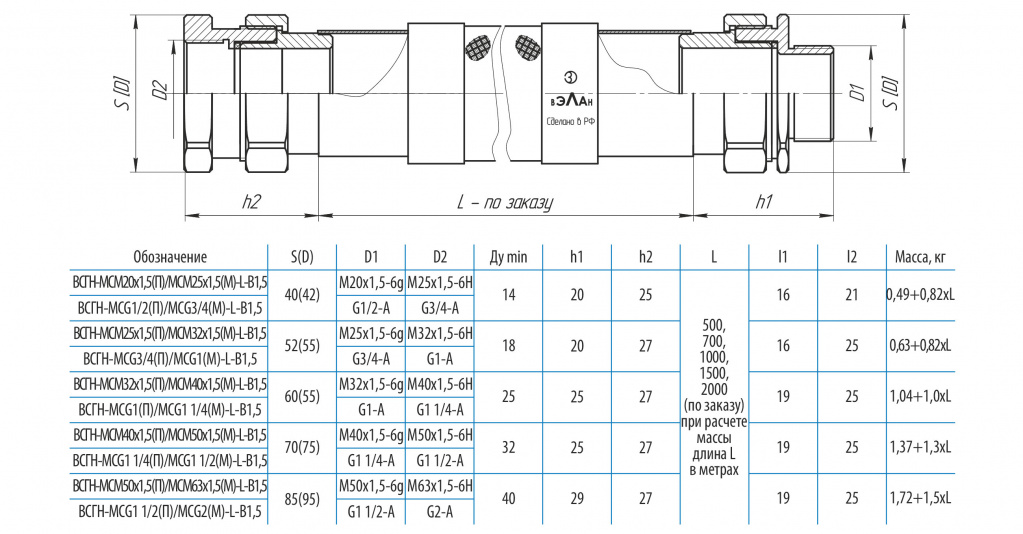

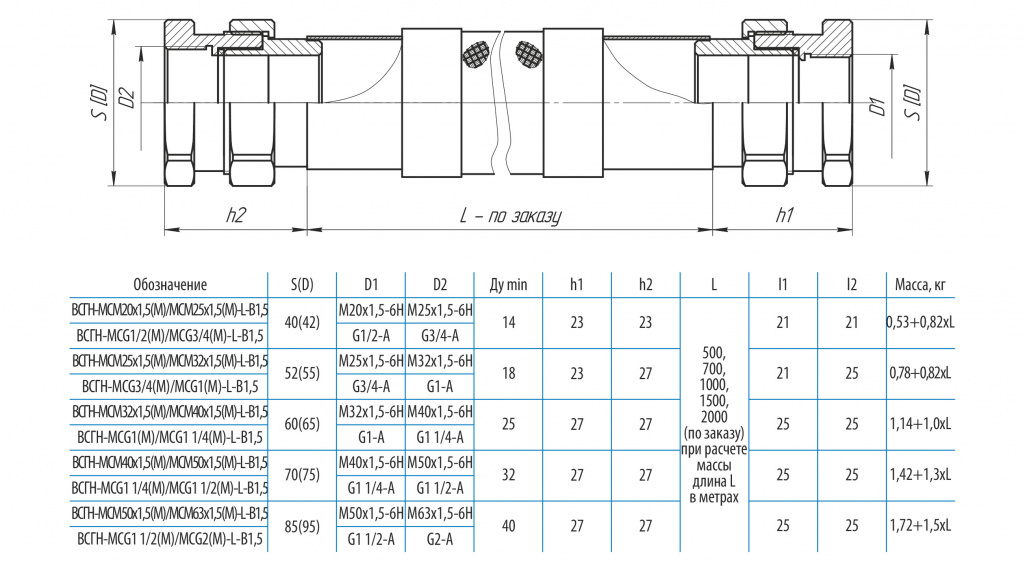

ВСГН-МСD1(М)/МСD2(М)-L-В1,5

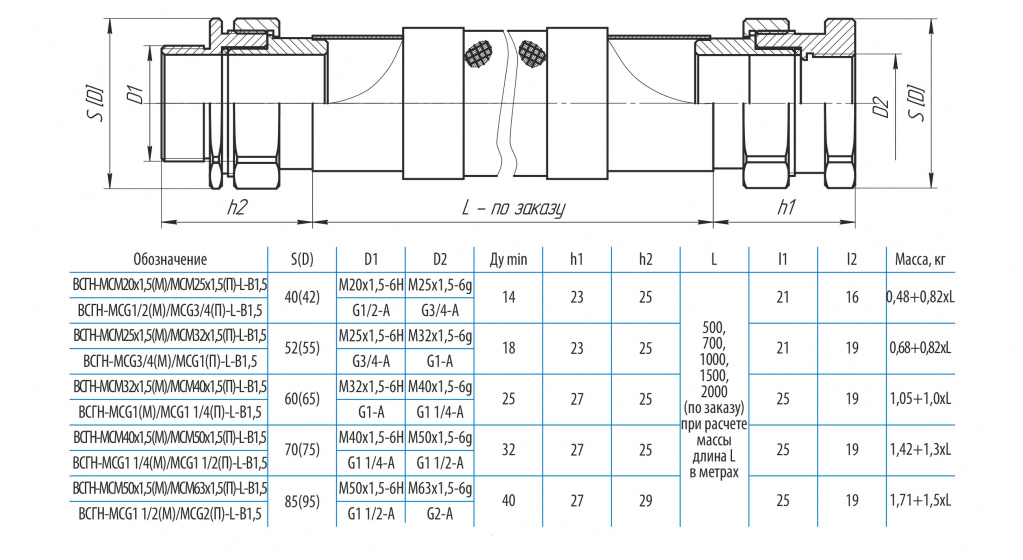

ВСГН-МСD2(П)/МСD1(М)-L-В1,5

ВСГН-МСD2(М)/МСD1(П)-L-В1,5

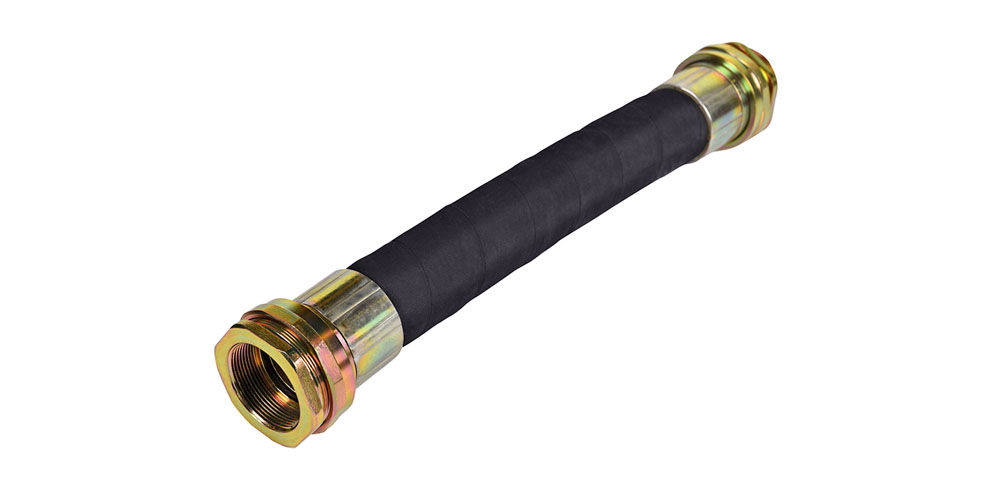

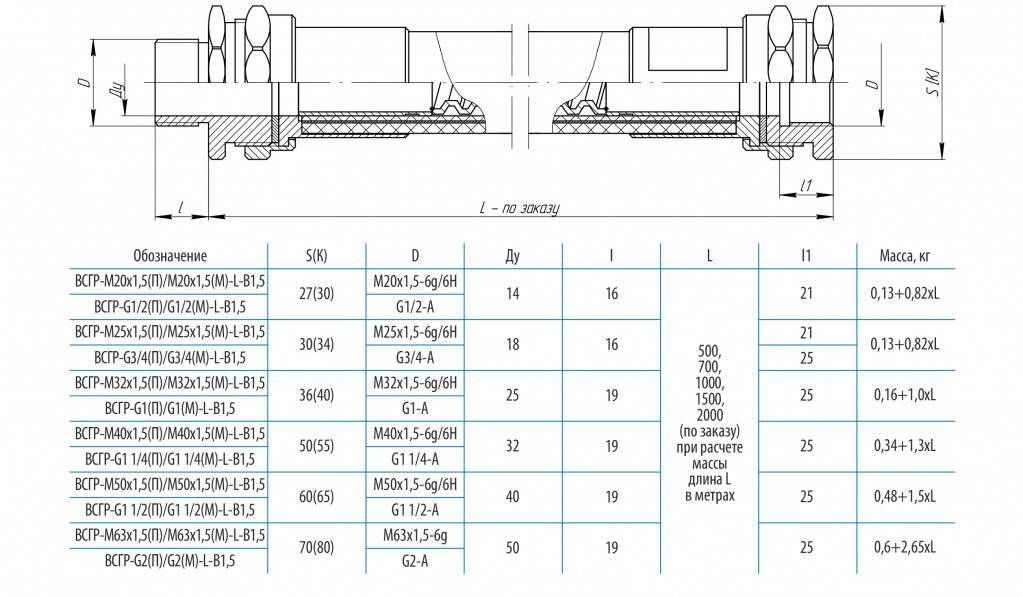

Габаритные и присоединительные размеры ВСГР

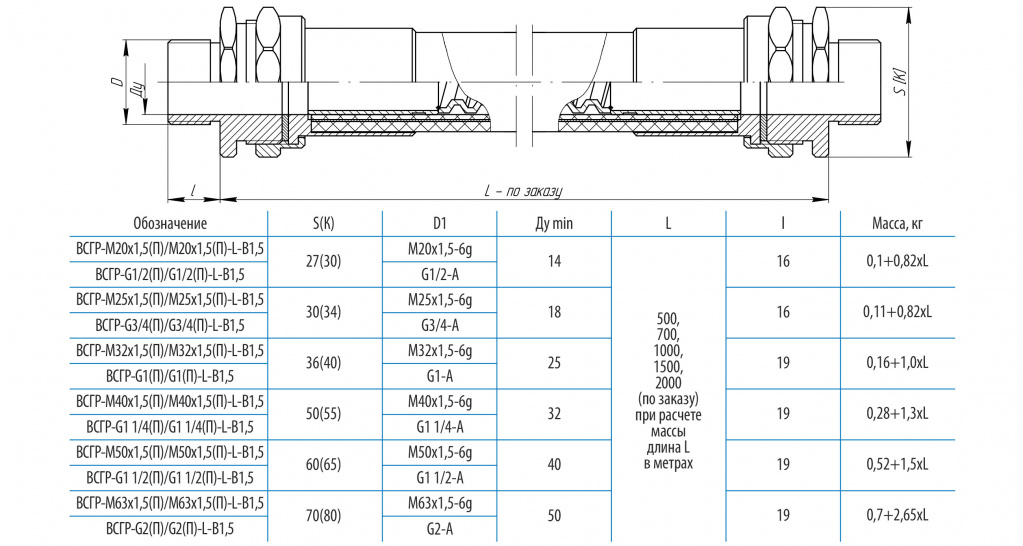

ВСГР-D(П)/D(П)-L-В1,5

ВСГР-D(П)/D(П)-L-В1,5

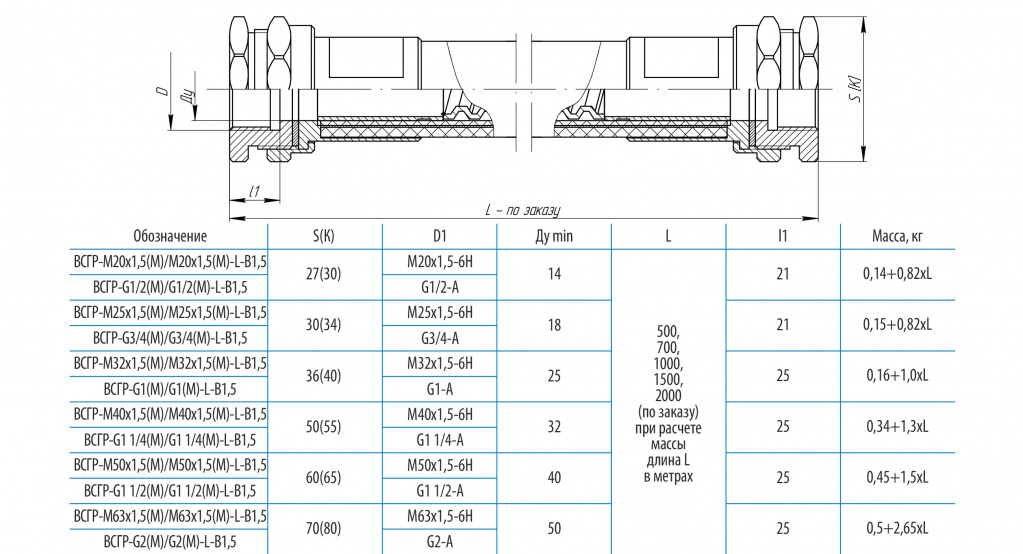

ВСГР-D(М)/D(М)-L-В1,5
