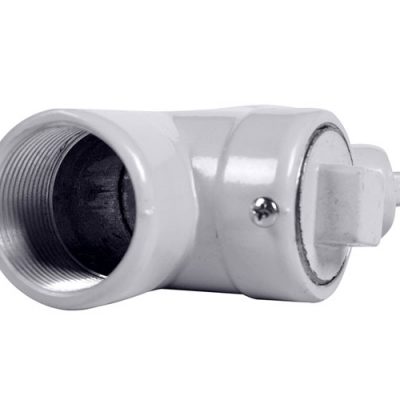

Взрывозащищенные разделительные фитинги ВЭЛАН ВРФ

Главная/Продукция Вэлан, Фитинги и муфты/Взрывозащищенные разделительные фитинги ВЭЛАН ВРФ

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра с разделением двух участков трубы с кабелем, путем заливки компаундом с целью препятствия распространению газа, пара и огня в трубных системах.

Особенности

  • Наличие боковых отводов обеспечивает лёгкую заливку ВРФ компаундом.
  • Дренажные отводы малого диаметра позволяют удалять накопившуюся влагу.

Конструкция

ВРФ представляет из себя муфту с резьбой, с боковым отводом и дренажным клапаном. В боковые отводы, предназначенные для заливки компаунда, ввинчены пробки. Наличие дренажного клапана позволяет удалять накопившуюся в трубах жидкость.

ВРФ-Х1-Х2-В1,5

ВРФ – взрывозащищенный разделительный фитинг

Х1 – тип исполнения

Х2 – тип резьбы

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150

Пример записи формулировки заказа

ВРФ-А-G3/4-В1,5,

что соответствует обозначению разделительного фитинга взрывозащищенного, исполнения “А”, с резьбой G3/4, климатического исполнения и категории размещения В1,5.

Маркировка взрывозащиты: Ex d IIC Gb U, Ex tb IIIC Db U

Материал изготовления: алюминиевый сплав

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +80°С

Степень защиты от внешних воздействий:

  • стандартное исполнение – IP65
  • по специальному заказу – IP66

Номер технических условий: ПИНЮ.687153.002 ТУ
