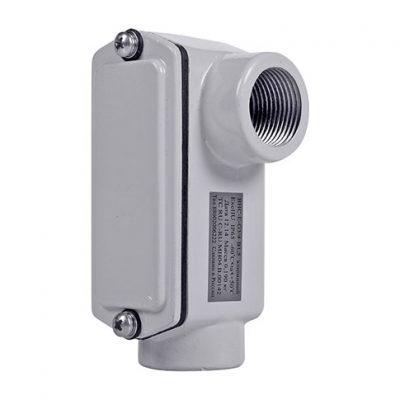

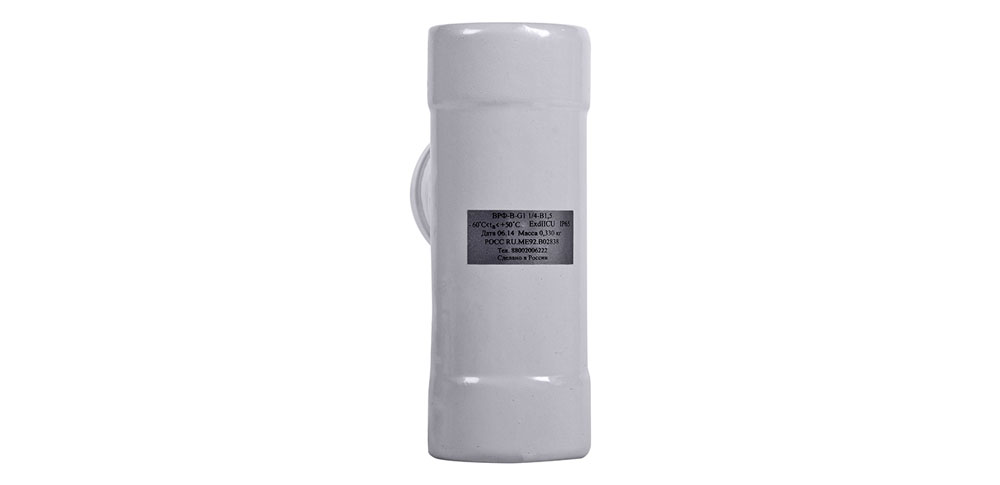

Взрывозащищенные протяжные фитинги ВЭЛАН ВНС

Главная/Продукция Вэлан, Фитинги и муфты/Взрывозащищенные протяжные фитинги ВЭЛАН ВНС

Назначение

Фитинги взрывозащищенные предназначены для состыковки оборудования и элементов трубной проводки одинакового диаметра.

Особенности

  • ВНС выполнен в восьми типах корпуса.
  • Каждый тип корпуса имеет по шесть типоразмеров, выполненных под разные диаметры подсоединяемых труб.

Конструкция

ВНС состоит из корпуса с несколькими резьбовыми отверстиями, направленными в разные стороны, и крышки. Наличие съемной крышки значительно упрощает процесс прокладки кабеля и его последующего обслуживания. Крышка имеет уплотнитель.

ВНС – Х1 – Х2 – В1,5 X3

ВНС – протяжной фитинг взрывозащищенный

Х1 – тип исполнения: А, B, C, D, E, F, G, H

Х2 – тип резьбы

В1,5 – климатическое исполнение и категория размещения по ГОСТ 15150

Х3 – материал исполнения: алюминий, чугун, нержавеющая сталь

Пример записи формулировки заказа

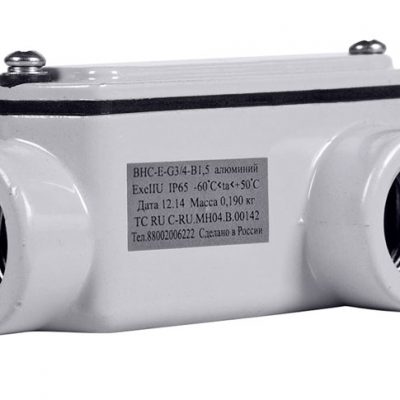

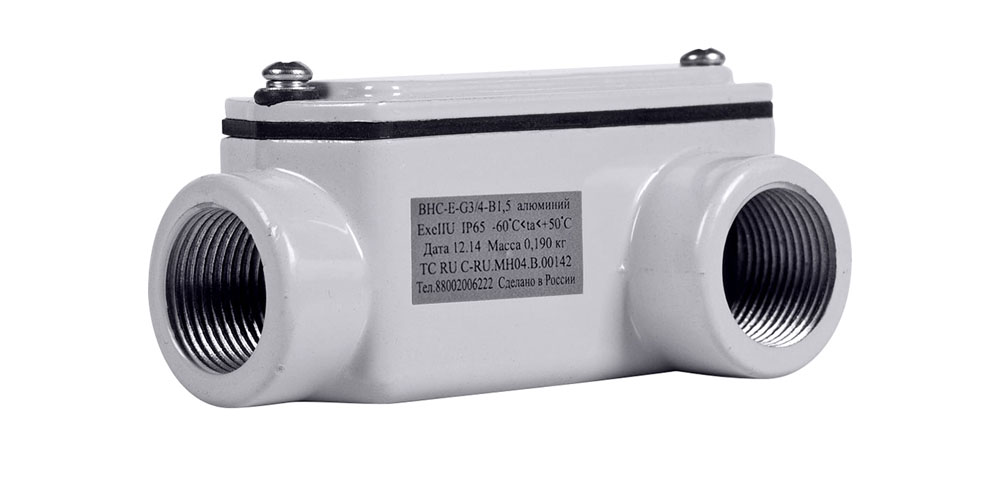

ВНС-А-G3/4-В1,5 алюминий,

что соответствует обозначению протяжного фитинга взрывозащищенного алюминиевого, исполнения “А”, с резьбой G 3/4, климатического исполнения и категории размещения В1,5.

Маркировка взрывозащиты: Ex e IIC Gb U, Ex tb IIIC Db U

Материал изготовления: алюминиевый сплав, чугун

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +80°С

Степень защиты от внешних воздействий:

стандартное исполнение – IP65

по специальному заказу – IP66

Номер технических условий: ПИНЮ.687153.002 ТУ
