Взрывозащищенные муфты переходные ВЭЛАН МП

Назначение

Муфты переходные предназначены для состыковки между собой трубной проводки и для изменения диаметра вводных отверстий с внутренней или внешней резьбой.

Особенности

• Позволяют состыковывать трубы с различными вариациями присоединительной резьбы.
• Широкий выбор материалов изготовления муфт.

Конструкция

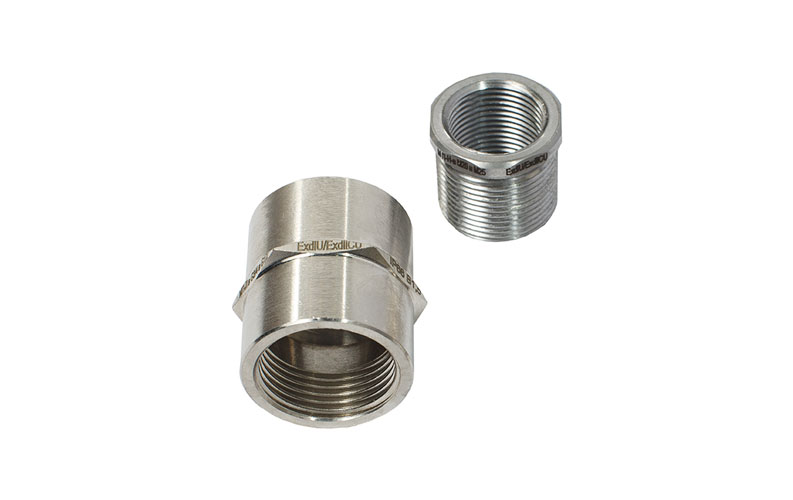

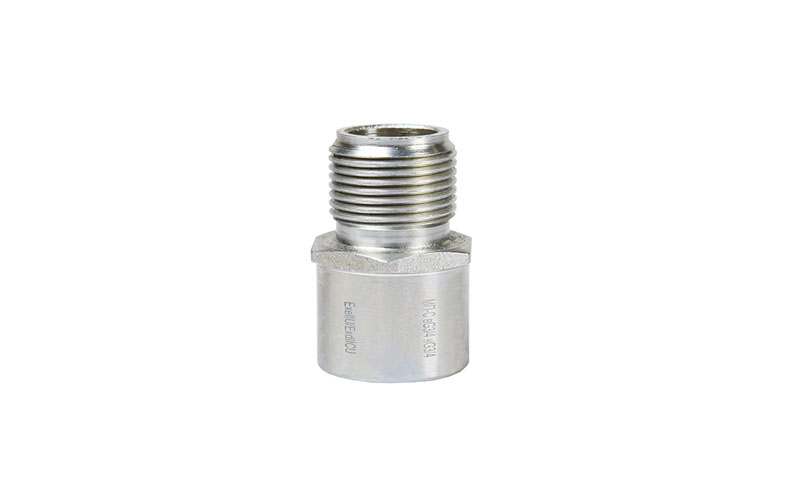

Муфта имеет цилиндрический корпус с двумя резьбами. Для фиксации муфты предназначен шестигранный участок муфты под ключ.

МП – муфта переходная

Х1 – материал муфты:

• Л – латунь
• Н – нержавеющая сталь
• С – сталь с антикоррозийным покрытием

Х2 и Х4 – обозначение типа резьбы:

• в – внутренняя
• н – наружная

Х3 и Х5 – обозначение типа резьбы:

• метрическая резьба с шагом 1,5мм: М20,М25,М32,М40, М50,М63
• трубная цилиндрическая резьба: G1/2;G3/4; G1; G1 1/4; G1 1/2; G2
• трубная коническая резьба: R1/2;R 3/4; R1; R1 1/4; R1 1/2; R 2
• коническая дюймовая резьба: К1/2; К3/4; К1; К1 1/4; К1 1/2; К2

Х6 – маркировка взрывозащиты:

• е – Ex e II Gb U;
• d/d – Ex d I Mb U/Ex d IIC Gb U;
• e/d – Ex e II Gb U/Ex d IIC Gb U;
• d – Ex d IIC Gb U

Пример записи формулировки заказа

МП-Л-вМ32/нG1-е/d,

что соответствует обозначению муфты переходной взрывозащищенной с маркировкой взрывозащиты Ex e II Gb U/Ex d IIC Gb U, изготовленной из латуни с внутренней резьбой М32х1,5 и наружной цилиндрической трубной резьбой G1.

Маркировка взрывозащиты: Ex e II Gb U, Ex d I Mb U/Ex d IIC Gb U, Ex e II Gb U/Ex d IIC Gb U, Ex d IIC Gb U, Ex tb IIIC Db U

Степень защиты от внешних воздействий: IP66 (IP67 по спец.заказу)

Материал изготовления : латунь никелированная, нержавеющая сталь и кон­струкционная сталь с антикоррозийным покрытием

Вид климатического исполнения: В1,5

Температура окружающей среды: от -60°С до +55°С

Номер технических условий: ПИНЮ.687153.002 ТУ
