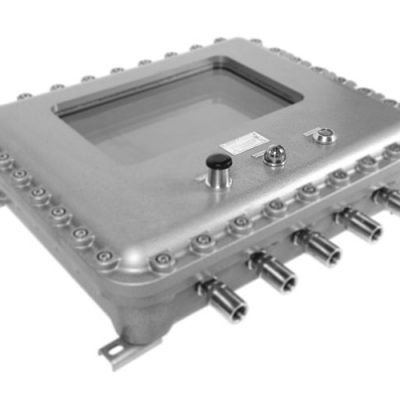

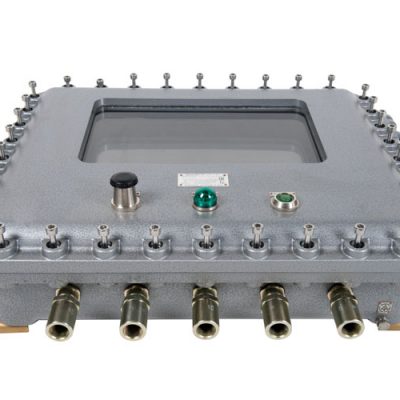

Взрывозащищенные компьютеры ВЭЛАН

Главная/Продукция Вэлан, Шкафы управления/Взрывозащищенные компьютеры ВЭЛАН

Назначение

Взрывозащищенные компьютеры используются там, где необходимо компьютерное управление производственными процессами, обработка информации с внешних датчиков, доступ к вычислительной сети и базам данных в зонах с потенциально взрывоопасной атмосферой. Взрывозащищенные компьютеры позволяют решать сложнейшие задачи в области расчета и управления технологическими процессами непосредственно на объекте.

Особенности

  • Сниженная рассеиваемая мощность и тепловыделение центрального процессорного модуля делает работу компьютера надежной и отказоустойчивой в самых сложных условиях эксплуатации, непосредственно у технологического объекта, и в самых неблагоприятных промышленных условиях, где требуется устойчивость оборудования к расширенным термодиапазонам, влаге, пыли, ударам и вибрации.
  • В продукте успешно сочетаются такие качества как долговечность, механическая прочность, удобство технического обслуживания.
  • Конструкция корпуса обеспечивает быстрый доступ к функциональным блокам.
  • По спецзаказу устанавливается лицензионная операционная система.
  • Встроенный цветной монитор LCD до 18,5″ по спецзаказу оснащается датчиком освещённости.
  • Если в маркировке взрывозащиты указан знак «Х», запрещается использовать шкаф во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена.

Конструкция

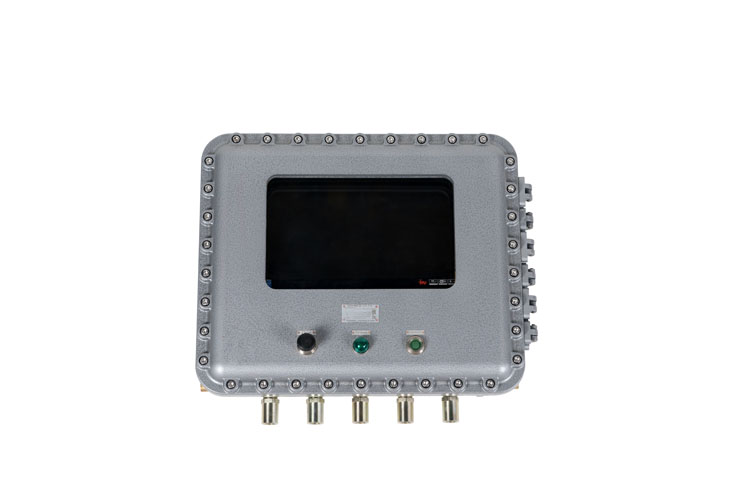

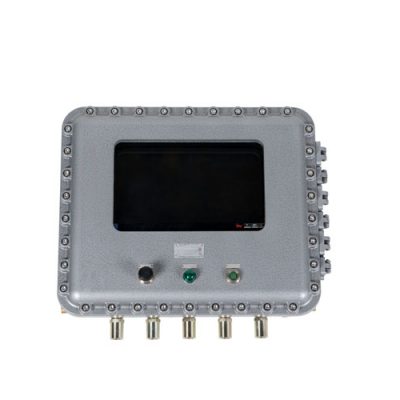

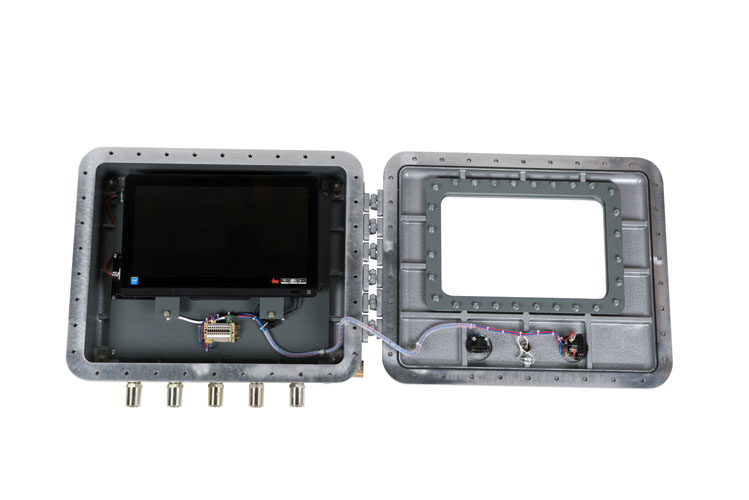

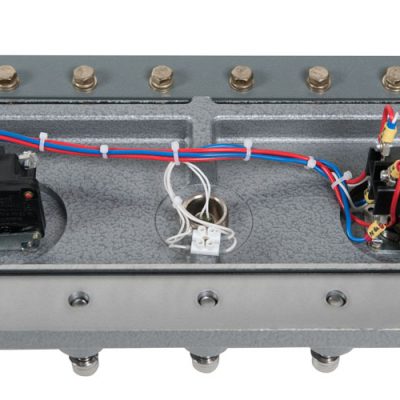

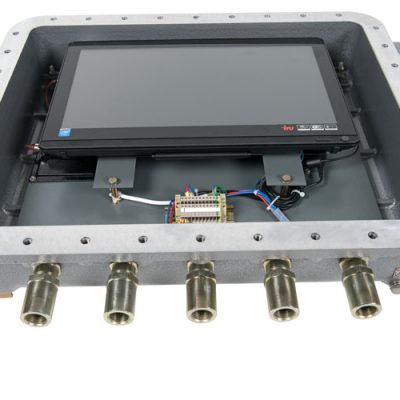

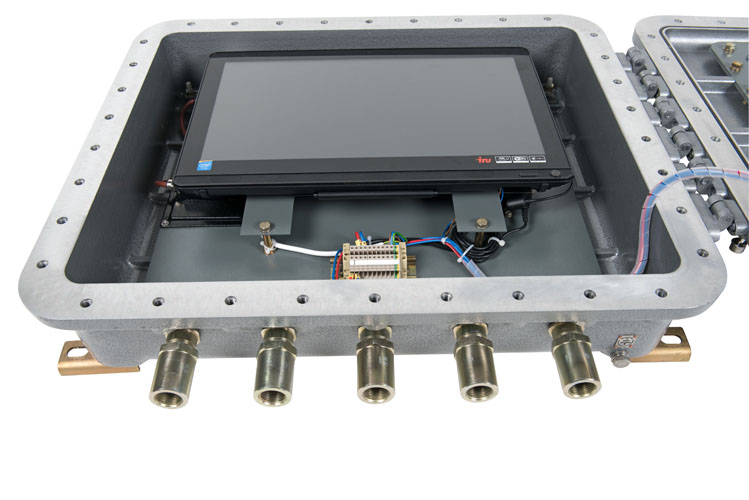

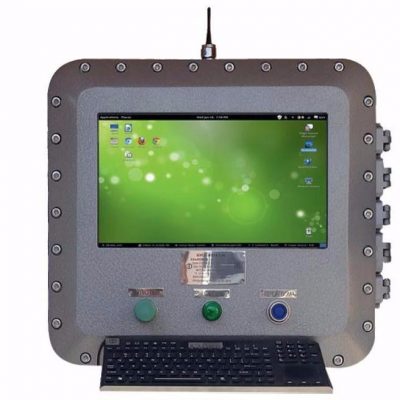

Внутри взрывонепроницаемой оболочки установлен монитор, если нужно с датчиком освещения, системный блок с блоком питания, клеммные зажимы. На лицевой стороне оболочки устанавливаются индикаторная лампа, кнопка «Пуск» и «Перезагрузка». Через кабельные вводы подключаются кабель питания, информационный кабель, кабель к взрывозащищённой клавиатуре с тачскрином и, при необходимости, выводится наружу антенна Wi-Fi.

Комплектность поставки

Взрывозащищенные компьютеры могут комплектоваться по требованию заказчика:

  • различными видами и типоразмерами оболочек;
  • кабельными вводами (сталь, латунь, нержавеющая сталь, широкий диапазон вводимых кабелей);
  • дренажным устройством;
  • различными типами клемм (винтовые, пружинные);
  • различными видами мониторов;
  • различными типами системных блоков.

Область применения

  • Взрывоопасные зоны помещений и наружных установок, опасные по газу или пыли, согласно маркировке взрывозащиты, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I,II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.
  • Добыча и транспортировка нефти.
  • Добыча и транспортировка газа.
  • Нефтеперерабатывающие заводы НПЗ.
  • Химические заводы.
  • Черная и цветная металлургия.
  • Целлюлозно-бумажная промышленность.
  • Среднее машиностроение (АЭС, обогатительные фабрики и др.).
  • Оборонная промышленность.
  • Энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство).
  • Водоснобжение.
  • Канализация.
  • Утилизация отходов.

ШУСХ1-COMPUTER-Х2хХ3(Х4)-Х5-Х6-IPXX

Х1 – индекс указывает на типоисполнение и габарит оболочки:

А-ВЭЛ – из алюминиевого сплава на базе оболочки ОЭАА-ВЭЛ с маркировкой взрывозащиты Ex d IIB Gb U; Ex d IIB +H2 Gb U; Ex d IIС Gb U Х (запрещается использовать во взрывоопасных зонах, где возможно образование взрывоопасных смесей на основе ацетилена) Ex d I Мb U.

COMPUTER – индекс, указывающий на применение в модуле управления компьютера, для управления производственными процессами и выведением полученной информации на монитор.

Х2 – тип кабельных вводов ВК-ВЭЛ согласно структуре условного обозначения ввода.

Х3 – число кабельных вводов.

Х4 – сторона установки кабельных вводов A, B, C, D.

Х5 – маркировка взрывозащиты: 1Ex d IIВ T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIВ T5/Т6 Gb Х, 1Ex d IIC T5/Т6 Gb X, 1Ex d IIВ+Н2 T5/Т6 Gb Х, Ex tb IIIC T85°C.

Х6 – вид климатического исполнения и категория размещения по ГОСТ15150: У1, УХЛ1.

IРХХ – уровень пылевлагозащиты: IP65.

В обозначении допускается указывать лишь требуемые к установке элементы, пропуская обозначения не требуемых элементов.

Пример записи формулировки заказа:

ШУСА-ВЭЛ12-COMPUTER-(Л-4-М25)х2(D)-1Ex d IIВ T5 Gb-УХЛ1-IP65, что означает: компьютер взрывозащищенный на базе оболочки ОЭАА-ВЭЛ-IIB 12-го габарита, с маркировкой взрывозащиты 1Ex d IIВ T5 Gb, с двумя кабельными вводами ВК-Л-ВЭЛ 4-М25-Exd на стороне D, климатического исполнения и категории размещения УХЛ1.

Маркировка взрывозащиты: 1Ex d IIВ T5/Т6 Gb, 1Ex d IIС T5/Т6 Gb, 1Ex d IIВ T5/Т6 Gb Х, 1Ex d IIC T5/Т6 Gb X, 1Ex d IIВ+Н2 T5/Т6 Gb Х, Ex tb IIIC T85°C

Напряжение питания:

  • стандартное исполнение – 230В;
  • спец. исполнение – 12В DC или 24В DC

Температура окружающей среды: от – 60°С до + 55°С

Степень защиты от внешних воздействий: IP65

Климатическое исполнение и категория размещения: У1, УХЛ1

Высота над уровнем моря: до 4500м

Номер технических условий: ПИНЮ.656517.001 ТУ
