Взрывозащищенные гермобоксы и гермосфера ВЭЛАН

Главная/Продукция Вэлан, Оболочки электротехнических аппаратов/Взрывозащищенные гермобоксы и гермосфера ВЭЛАН

Назначение

Взрывозащищенные гермобокс и гермосфера предназначены для размещения внутри видеокамеры, микроволнового датчика движения, датчика освещенности или другого оборудования. Для размещения в помещениях, в которых возможно появление взрывоопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

  • Гермобокс и гермосфера дают возможность смонтировать внутри различное оборудование, требующее наличия за ним контроля или осуществляющего контроль за внешними объектами.
  • Гермобокс удобен и в первую очередь приспособлен, для расположения внутри видеокамеры.
  • Гермосфера, имея светопропускающий элемент в виде полусферы, предназначена для оборудования, требующего для своей работы широкий сектор видимости или испускающего широкий угол лучей.

Конструкция

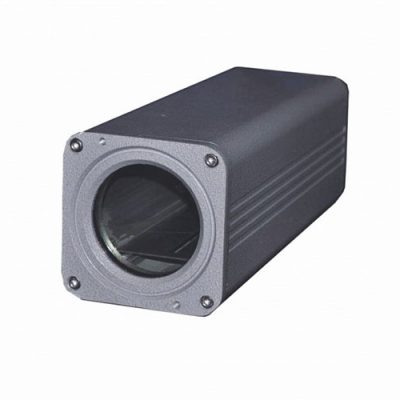

Гермобокс состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d».

Защитный светопропускающий элемент из боросиликатного стекла, особо прочен, с высокой светопропускающей способностью, встроенный в крышку.

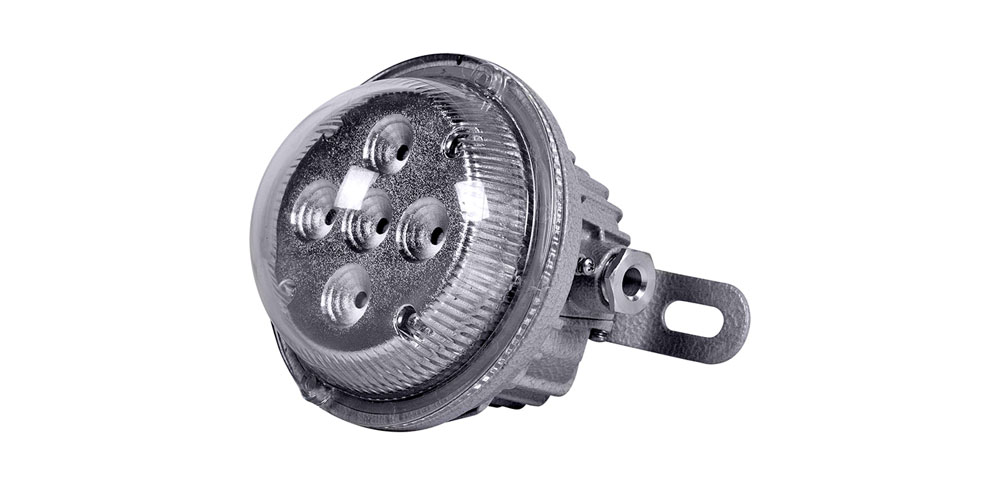

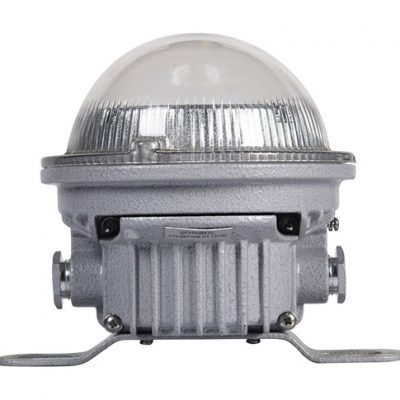

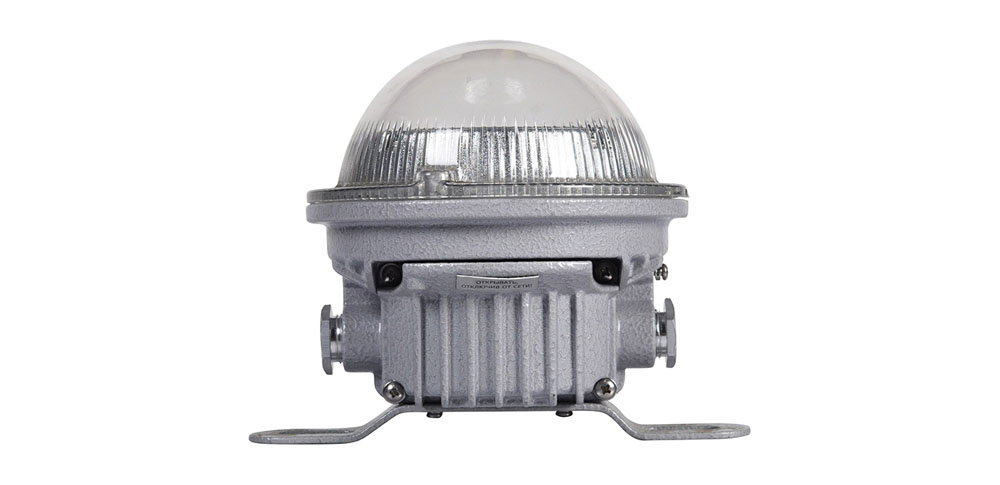

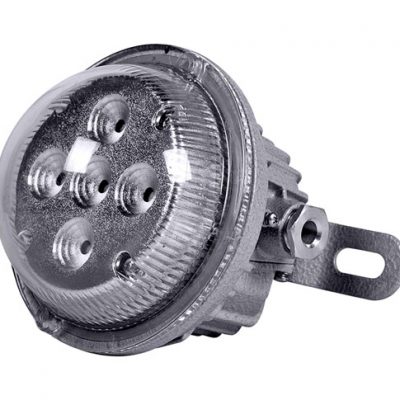

Гермосфера состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты.

Защитный светопропускающий элемент из поликарбоната, особо прочен, с высокой светопропускающей способностью, вкручивается в корпус гермосферы.

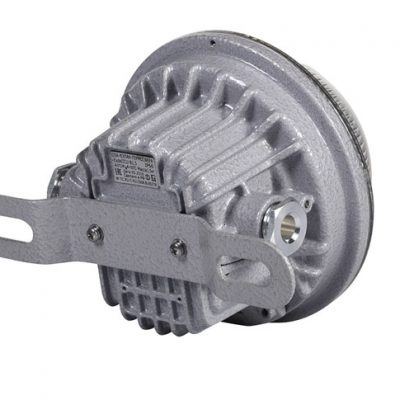

Подведение кабеля осуществляется через боковые отверстия. Для монтажа используется кронштейн, прикреплённый к корпусу гермосферы. Дополнительно предусмотрена транзитная прокладка кабеля.

ОЭА-ВЭЛАН-Х1-X2-Х3-Х4

ОЭА-ВЭЛАН – оболочка электротехнических аппаратов из алюминиевого сплава

X1

  • ГЕРМОБОКС – с маркировкой взрывозащиты ExdIICU, Ex d IIC Gb U
  • ГЕРМОСФЕРА – с маркировкой взрывозащиты ExdeIICU, Ex d e IIC Gb U

X2 – типоразмер оболочки (только для оболочки ОЭА-ВЭЛАН-ГЕРМОБОКС): 1 или 2

X3 – маркировка взрывозащиты:

  • ExdIICU или Ex d IIC Gb U для ОЭА-ВЭЛАН-ГЕРМОБОКС
  • ExdeIICU или Ex d e IIC Gb U для ОЭА-ВЭЛАН-ГЕРМОСФЕРА

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: B1,5; ОМ1.

Пример формулировки заказа:

ОЭА-ВЭЛАН-ГЕРМОБОКС-2- Ex d IIC Gb U-В1,5

Маркировка взрывозащиты:

  • гермобокс – ExdIICU, Ex d IIC Gb U
  • гермосфера – ExdeIICU, Ex d e IIC Gb U

Материал изготовления корпуса: алюминиевый сплав

Степень защиты от внешних воздействий: IP66

Диаметр подводимых кабелей: 7-9 мм

Площадь сечения жил кабеля: 3х(1-2,5 мм)

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды: от -60°С до +50°С

Вид климатического исполнения: В1,5; ОМ1

Номер технических условий: ПИНЮ.301191.004 ТУ
