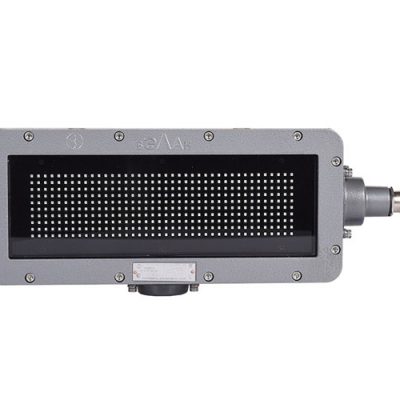

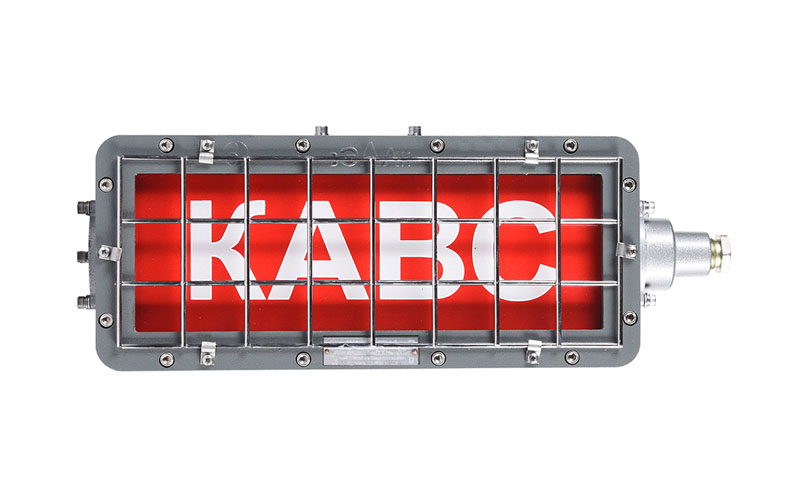

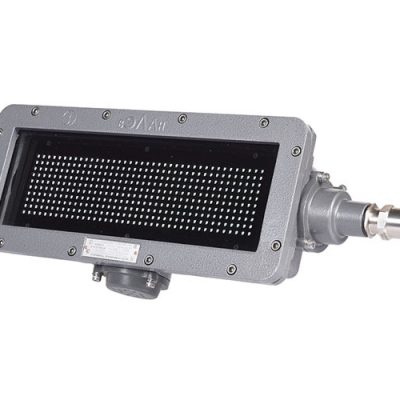

Взрывозащищенное табло информационное, светодиодное (со статичной надписью и «бегущей строкой») ВЭЛАН ВЭЛ-Т

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Взрывозащищенное табло информационное, светодиодное (со статичной надписью и «бегущей строкой») ВЭЛАН ВЭЛ-Т

Назначение

Взрывозащищенные светодиодные табло предназначены для использования во взрывоопасных зонах в качестве информационных указателей, а также средств визуального и звукового оповещения.

Особенности

  • Подача информации, на выбор заказчика, посредством: статичной надписи (табло ВЭЛ-Т); динамически меняющейся надписи (табло ВЭЛ-Т «БЕГУЩАЯ СТРОКА»); статичной или динамичной надписи плюс звуковой сигнал. В случае исполнения табло с «БЕГУЩЕЙ СТРОКОЙ» надпись можно запрограммировать на выполнение ряда визуальных эффектов, таких как: мигание, возврат после ухода (для слова, состоящего из не более 5 букв), остановки надписи на необходимое количество времени. Длина надписи практически не ограничена (4000 символов). Возможность вывода надписи на любом языке. Применение светодиодных источников света позволяет сократить расходы на обслуживание. Срок службы светодиодов составляет до 100 000ч .
  • Светодиодный источник света при одинаковой освещенности потребляет до десяти раз меньше энергии, чем лампа накаливания.
  • Коррозионностойкие материалы корпуса табло со специальным покрытием обеспечивают дли тельный срок службы.

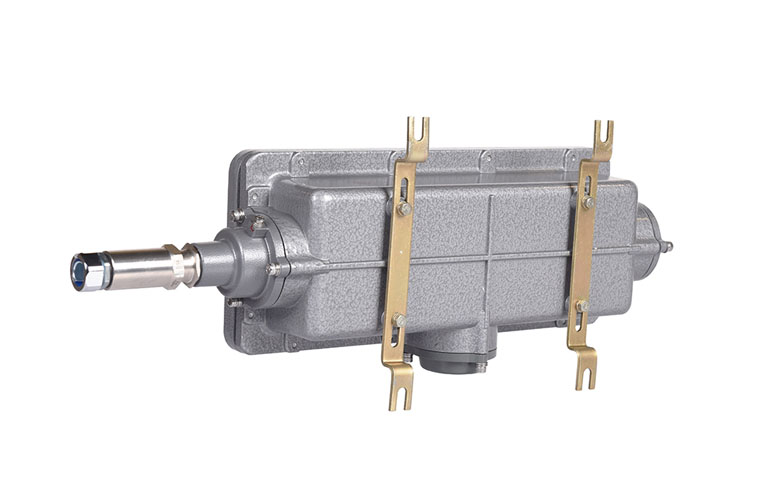

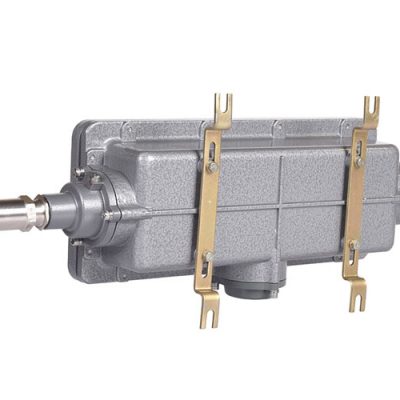

  • Три различных крепления, в т.ч. с возможностью транзитной прокладки через распределительную коробку ВАД-РСП.
  • Возможность изготовления с аккумулятором, обеспечивающем работу табло как ВЭЛ-Т, так и ВЭЛ-Т «БЕГУЩАЯ СТРОКА» при отключении напряжения до 90 минут.
  • Возможность изготовления табло ВЭЛ-Т «Бегущая строка» с выводом до 4 независимых друг от друга текстовых сообщений.
  • Наличие кнопки тестирования, позволяющей оперативно проверить работоспособность аккумулятора.
  • Надпись «Бегущей строки» красного или зеленого цвета видна в любых условиях, в т.ч. при ярком солнечном свете!

Конструкция

Взрывозащищенные табло состоят из алюминиевого корпуса с порошковым покрытием. Защитный светопропускающий элемент из боросиликатного стекла – термостоек, особо прочен, с высокой светопропускающей способностью – устанавливается на корпус на герметик и фиксируется сверху с помощью крышки (рамки). Крышка крепится с корпусом болтами. Светопропускающий элемент табло является несъемной конструкцией. Обслуживание табло проводится через боковое технологическое отверстие. Внутри табло установлен блок преобразований, светодиодные источники света и клеммные зажимы. Внутри и снаружи табло установлены болты заземления. В варианте со звуковым оповещателем в табло устанавливается пъезозвуковой излучатель.

Комплектность поставки

Табло поставляется в комплекте с выбранным креплением, светодиодными источниками света и заглушками. Табло для настенного и потолочного крепления поставляется в комплекте с кабельным вводом для небронированного кабеля.

Дополнительно заказывается кабельный ввод для подвесного крепления.

ВНИМАНИЕ: в соответствии с требованиями ГОСТ Р 12.4.026 табло должно быть не воспринимаемым в выключенном состоянии

ВЭЛ-Т Х1 – Х2 Х3 – Х4/Х5 – (Х6Х7) Х8 – Х9 – Х10 – «ЗВУК» vid, col

ВЭЛ-Т – информационные светодиодные табло взрывозащищенные производства ВЭЛАН

Х1 – Ш – исполнение табло с видом взрывозащиты РВ Ex d I Mb

Х2 – тип крепления:

  • В – подвесное
  • Н – настенное
  • П – потолочное

Х3 – информационная надпись. Надпись может быть выполнена как по заказу, так и выбрана из ряда типовых, например, «ВЫХОД», «ВЫХОД НАЛЕВО», «ВЫХОД НАПРАВО», «НЕ ВХОДИТЬ», «ПОЖАР», «ГАЗ», «БЕРЕГИСЬ ЭЛЕКТРОПОЕЗДА», «ПЕНА», «АЭРОЗОЛЬ» и т.д.

Для бегущей строки указывается надпись «БЕГУЩАЯ СТРОКА» (с возможностью вывода до 4 сообщений, а в примечании к заказу дается текст надписи и алгоритм вывода)

Х4 – цвет букв:

  • Б – белый
  • К – красный
  • Ж – желтый
  • С – синий
  • З – зеленый
  • Ч – черный

Для табло «БЕГУЩАЯ СТРОКА» цвет надписи: К – красный, Ж – желтый, З – зеленый

Х5 – цвет фона:

  • Б – белый
  • К – красный
  • Ж – желтый
  • С – синий
  • З – зеленый

Для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается

Х6 – номинальное напряжение питания, В: 12, 24, 36, 110, 127, 230, 275 (только для DC)

Х7 – тип тока: АС – переменный, DC – постоянный

Х8 – А – индекс, указывающий на наличие аккумулятора. При отсутствии аккумулятора индекс не указывается

Х9 – тип кабельного ввода в табло:

  • 14 – табло со штуцером, имеющим резьбу G3/4 для кабеля с условным диаметром до 14 мм. Или сокращенное обозначение кабельного ввода в составе изделия указывается в скобках;

Х10 – вид климатического исполнения и категория размещения:

У1, УХЛ1, ОМ1, В1 – для табло с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db

У5 – для табло с маркировкой взрывозащиты РВ Ex d I Mb

«ЗВУК» индекс указывается только для исполнения табло со светозвуковым оповещением.

vid – индекс указывается только для табло не соответствующих СП 5.13130 (стационарная надпись воспринимается в выключенном состоянии)

col –индекс указывается только для табло с комбинацией цветов не соответствующих ГОСТ Р 12.4.026.

В случае отсутствия индексов «vid» и «col» табло будет соответствовать требованиям стандартов ГОСТ Р 12.4.026 и СП 5.13130.2009, согласно которым табло должно быть не воспринимаемым в выключенном состоянии и должны быть изготовлены следующими сочетаниями цветов букв и фона: Б/З (белые буквы/зеленый фон), Б/К (белые буквы/красный фон), Ч/Ж (черные буквы/желтый фон), Б/С (белые буквы/синий фон).

Пример формулировки заказа:

ВЭЛ-Т-В«БЕГУЩАЯ СТРОКА»-З-(230 АС)-14 -УХЛ1 с надписью «ВЫХОД», двигающейся справа налево

что соответствует обозначению табло с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с подвесным креплением, бегущей строкой и зелёной надписью «ВЫХОД», на номинальное напряжение 230В переменного тока, с максимальным диаметром подводимого кабеля до 14мм, климатического исполнения и категории размещения УХЛ1.

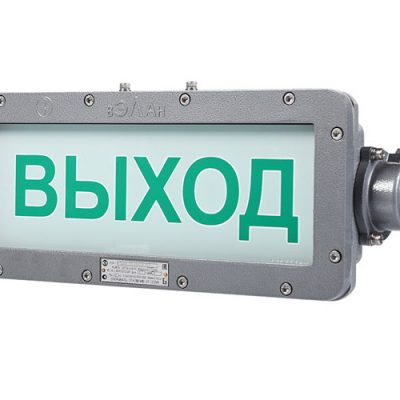

ВЭЛ-Т-Н«ВЫХОД»-Б/З-(230 AC)-14-УХЛ1

что соответствует обозначению табло с маркировкой взрывозащиты 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, с настенным креплением, соответствующего требованиям стандартов ГОСТ Р 12.4.026 и СП 5.13130, с надписью белыми буквами «ВЫХОД» на зеленом фоне, на номинальное напряжение 230 В переменного тока, с кабельным вводом ВК-С-ВЭЛ 2БМ М25-Ехd G-В1,5, климатического исполнения и категории размещения УХЛ1.

Маркировка взрывозащиты: 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db, РВ Ex d I Mb

Степень защиты от внешних воздействий: IP66

Напряжение питания:

  • переменного тока 50/60 Гц – от 12 до 230В ±15%
  • постоянного тока – от 12 до 275В ±15%

Тип источника света: светодиоды

Потребляемая мощность, Вт:

  • со статичной надписью ˂10
  • “с бегущей строкой” ˂7

Время работы от аккумулятора: до 90 мин

Для варианта со звуком:

  • несущая частота звуковых сигналов, Гц: 2500-3500
  • модуляция звуковой частоты, Гц: 4
  • уровень звукового давления, Дб: 100±2

Тип кабельных вводов:

  • настенное или потолочное крепление: 1хG¾; 1хG1”; 1хG¼”; 1хМ25х1,5; 1хМ32х1,5; 1хМ40х1,5
  • подвесное крепление: 2хМ25

Диаметр подводимого кабеля:

  • 9-14 мм
  • 14-25 мм

Количество и сечение подсоединяемых жил: 3х(1-2,5мм2)

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Температура окружающей среды:

  • для шахтного исполнения – от – 40°С до + 55°С
  • для остальных исполнений – от – 60°С до + 55°С

Номер технических условий: ПИНЮ.676600.001 ТУ
