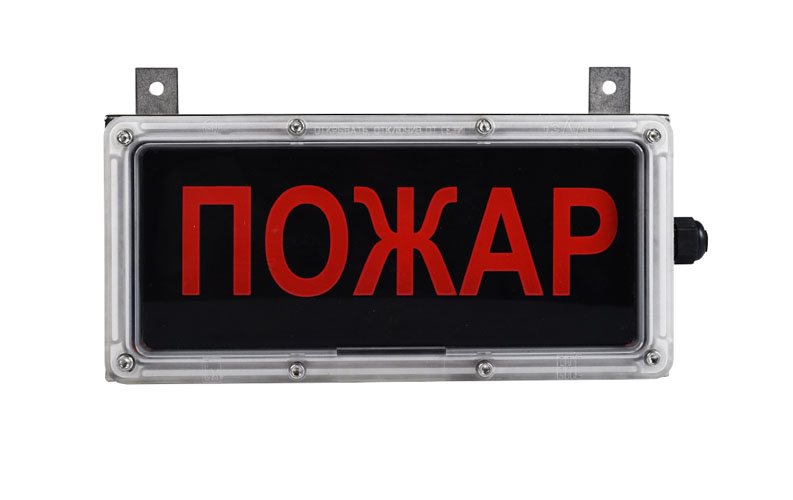

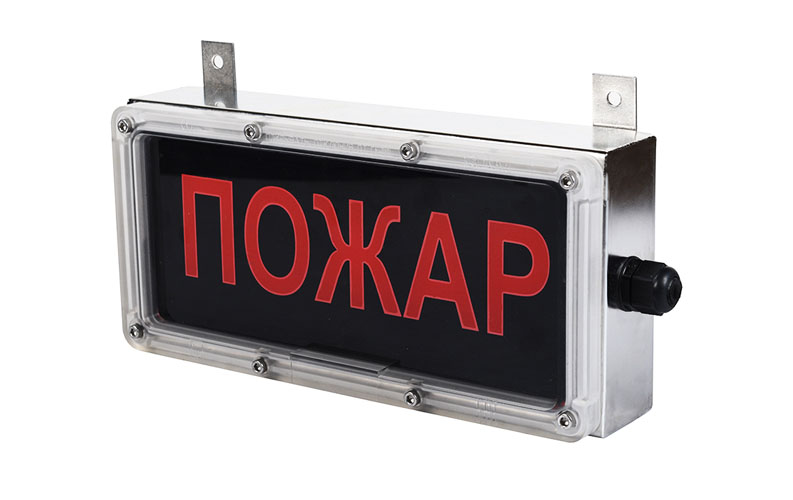

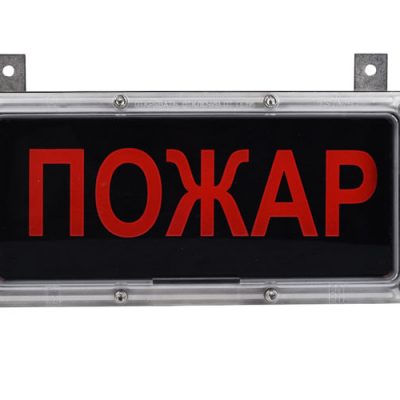

Взрывозащищенное табло информационное из нержавеющей стали ВЭЛАН-НТ

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Взрывозащищенное табло информационное из нержавеющей стали ВЭЛАН-НТ

Назначение

Табло информационное из нержавеющей стали предназначено для использования в качестве светового средства оповещения, информационных указателей и подачу свето-звукового сигнала во взрывоопасной зоне с маркировкой взрывозащиты по газу 1Ex e mb IIC T6 Gb X, 1 Ex s IIC T6 Gb X и 1 Ex e mb [ib] IIC T6 Gb X, 1 Ex s [ib] IIC T6 Gb X – для табло со звуком и маркировкой взрывозащиты по пыли Ex tb IIIC T80°C Db.

Особенности

  • Простота и надёжность конструкции.
  • Корпус из нержавеющей стали позволяет применять табло на производствах с особо агрессивными средами. Нержавеющая сталь – один из самых химически стойких материалов.
  • Возможность изготовления с аккумулятором, обеспечивающим работу табло всех типоисполнений, при обрыве напряжения до 90 минут.
  • Надпись «Бегущей строки» видна в любых условиях, в т.ч. при ярком солнечном свете!!!
  • Возможность замены информационных надписей. В случае исполнения табло с «БЕГУЩЕЙ СТРОКОЙ» надпись можно перепрограммировать.
  • Возможность транзитного подключения и различное размещение кабельных вводов для подвода питания (слева, справа, транзит слева, транзит справа).

Конструкция

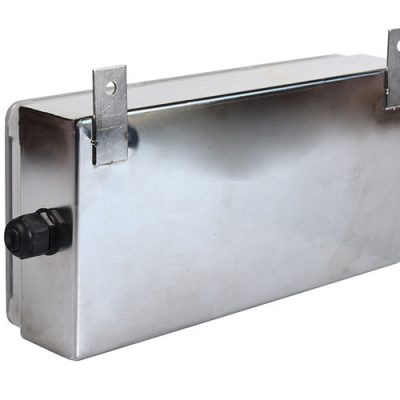

Табло ВЭЛАН-НТ состоит из корпуса, изготовленного из нержавеющей стали, крышки, изготовленной из поликарбоната, образующие оболочку повышенной надежности против взрыва с видом взрывозащиты «е». На корпусе установлены болты заземления. Внутри корпуса светодиодные линейки, ПРА (пускорегулирующая аппаратура) залитые компаундом, блок зажимов и одного или двух кабельных вводов согласно формулировке заказа. Тип крепления – настенное.

Комплектность поставки

Табло поставляется в комплекте с выбранным видом крепления и типом подвода питания (с одним или двумя кабельными вводами), по умолчанию изделие поставляется с одним кабельным вводом ВК-П-ВЭЛ-М25 для небронированного кабеля. Имеется возможность изготовления с различными кабельными вводами ВК-ВЭЛ-Ехе – от М16 до М32 для бронированного и небронированного кабеля.

ВЭЛАН-Х0Т-Х1-Х2-Х3/Х4-(Х5 Х6)Х7-Х8-Х9-Х10-Х11 vid, col

ВЭЛАН-T – табло светодиодное взрывозащищенное из нержавеющей стали

Х0 – индекс, указывающий материал, из которого изготовлен корпус изделия:

  • Н – нержавеющая сталь А2-70 (AISI 304)
  • C – конструкционная сталь с антикоррозийным покрытием

Х1 – тип крепления:

  • Н – настенное

Х2 – информационная надпись. Надпись может быть выполнена как по заказу, так и выбрана из ряда типовых, например, «ВЫХОД», «ПОЖАР», «ГАЗ», «ПЕНА-НЕ ВХОДИ», «ЗАГАЗОВАННОСТЬ», «АЭРОЗОЛЬ» и т.д.

Для бегущей строки указывается надпись «БЕГУЩАЯ СТРОКА», а в примечании к заказу дается текст надписи и алгоритм вывода.

Х3 – цвет букв:

  • Б – белый
  • К – красный
  • Ж – желтый
  • С – синий
  • З – зеленый
  • Ч – черный

Для табло «БЕГУЩАЯ СТРОКА» цвет надписи:

  • К – красный
  • Ж – желтый
  • З – зеленый

Х4 – цвет фона:

  • Б – белый
  • К – красный
  • Ж – желтый
  • С – синий
  • З – зеленый
  • Ч – черный

Для табло «БЕГУЩАЯ СТРОКА» цвет фона не указывается.

Х5 – номинальное напряжение питания, В: 12, 24, 36, 110, 127, 230, 275 (только для DC)

Х6 – тип тока:

  • АС – переменный
  • DC – постоянный

Х7 – А – индекс, указывающий на наличие аккумулятора. При отсутствии аккумулятора индекс не указывается;

Х8 – тип подвода питания:

  • П – подвод справа (1-кабельный ввод)
  • Л – подвод слева (1-кабельный ввод)
  • ТП – подвод справа «транзит» (2-кабельных ввода)
  • ТЛ – подвод слева «транзит» (2-кабельных ввода)

При отсутствии индекса – по умолчанию подвод справа (1-кабельный ввод).

Х9 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, ОМ1

Х10 – надпись «ЗВУК» при наличии звукового оповещателя. При отсутствии звукового оповещателя индекс не указывается.

Х11– маркировка вида взрывозащиты 1Ех s [ib] IIС T6 Gb X, 1Ех s IIС T6 Gb X, 1Ех е mb IIС T6 Gb X, 1Ех е mb [ib] IIС T6 Gb X.

vid – индекс указывается только для табло не соответствующих ГОСТ Р 12.4.026 и СП 5.13130.2009 (стационарная надпись воспринимается в выключенном состоянии).

col – индекс указывается только для табло с комбинацией цветов не соответствующих ГОСТ Р 12.4.026 и СП 5.13130.2009 (произвольное сочетание цветов букв и фона). < p/>

В случае отсутствия индексов «vid» и «col» табло будет соответствовать требованиям стандартов ГОСТ Р 12.4.026 и СП 5.13130.2009, согласно которым табло должно быть не воспринимаемым в выключенном состоянии и должны быть изготовлены следующими сочетаниями цветов букв и фона: Б/З (белые буквы/зеленый фон), Б/К (белые буквы/красный фон), Ч/Ж (черные буквы/желтый фон), Б/С (белые буквы/синий фон).

Пример формулировки заказа:

из нержавеющей стали с маркировкой взрывозащиты 1Ех s IIС T6 Gb X/Ex tb IIIC T800C Db X, с настенным креплением, не соответствующего требованиям стандартов ГОСТ Р 12.4.026 и СП 5.13130.2009, с надписью желтыми буквами «ОСТОРОЖНО ГАЗ» на черном фоне, на номинальное напряжение 24В постоянного тока, с подводом кабеля слева, климатического исполнения и категории размещения УХЛ1:

ВЭЛАН-НТ-Н «ОСТОРОЖНО ГАЗ»-Ж/Ч-(24DC)-Л-УХЛ1-1Ех s IIС T6 Gb X vid, col.

Маркировка взрывозащиты:

  • ВЭЛАН-НТ – 1Ex e mb IIC T6 Gb X, 1 Ex s IIC T6 Gb X, Ex tb IIIC T80°C Db X
  • ВЭЛАН-НТ-“ЗВУК” – 1 Ex e mb [ib] IIC T6 Gb X, 1 Ex s [ib] IIC T6 Gb X, Ex tb IIIC T80°C Db X

Знак Х – означает особые условия эксплуатации: протирка (чистка) поверхности крышки допускается только влажной ветошью.

Степень защиты от внешних воздействий: IP66

Напряжение питания номинальное:

  • переменного тока 50/60Гц – от 12 до 230 ±10%
  • постоянного тока – от 12 до 275 ±10%

Тип источника света: светодиоды

Мощность:

  • со статичной надписью – <10 Вт
  • «с бегущей строкой» – ≤ 7 Вт
  • звукового элемента – < 5 Вт

Яркость по оси:

  • со статичной надписью – до 500 мкд
  • «с бегущей строкой» – 1500 мкд

Звуковое давление (для ВЭЛАН-НТ-«ЗВУК»): не менее 85±2 дБ

Диапазон подводимого кабеля: 8-17 мм

Температура окружающей среды: от – 60°С до + 55°С

Масса: 6,5 кг

Номер технических условий: ПИНЮ.676600.001 ТУ
