Назначение
Сигнальное устройство используется на предприятиях нефтегазоперерабатывающей промышленности, химической и фармацевтической промышленности и других предприятиях народного хозяйства, где возможно появление взрывоопасных газов IIA, IIB, IIC и легковоспламеняющейся взрывчатой пыли, а так же в местах опасных по газу, угольной пыли.
Предназначены для использования в качестве стационарных световых или светозвуковых средств оповещения и обеспечивают подачу световых и звуковых сигналов во взрывоопасных зонах всех классов в соответствии с маркировкой по взрывозащите. При установке на высотных зданиях и трубах, расположенных не в пределах воздушных трасс, могут использоваться как заградительные огни в целях световой маркировки и светоограждения высотных и протяженных объектов.
Особенности
- Простота и надёжность.
- Два вида крепления.
- Применение цокольных ламп Е27.
- Дополнительно комплектуется решеткой.
Конструкция
Сигнальное устройство состоит из корпуса, изготовленного из алюминиевого сплава, покрытого эпоксиполиэфирным порошковым покрытием, обоймы с защитным стеклом и звукового блока. Защитное стекло – термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца (обоймы) и накручивается на корпус сигнального устройства. Согласно заказа устанавливается лампа одного из четырех цветов (красный, зеленый, синий, желтый) с различными режимами работы (постоянное свечение, мигающее свечение).
Корпус устройства образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Внутри и снаружи корпуса установлены винты заземления М6. На корпусе имеется возможность подведения кабеля с четырех сторон, а также возможность транзитной прокладки кабеля. Внутри устройства установлены блок преобразований и клеммные зажимы.
Сигнальное устройство имеет возможность для закрепления на плоскостях, произвольно расположенных в пространстве.
Комплектность поставки
Светильник поставляется с кабельным вводом ВК-С-ВЭЛ2-М20, выбранным видом крепления и светоизлучающим элементом. Дополнительно может заказываться защитная решетка.
ВСУХ1 -Х2 Х3Х4 (Х5/ Х6)Х7-Х8
ВСУ – взрывозащищенное сигнальное устройство.
Х1 – 2 (сдвоенный, если одинарный – индекс не указывается).
Х2 – цвет свечения:
- К – красный,
- Ж – желтый,
- З – зеленый,
- С – синий.
Х3 – при наличии звукового пьезооповещателя, указывается индекс – «З».
Х4 – тип крепления: П – потолочное, В – подвесное.
Х5 – номинальное напряжение питания, В: 12, 24, 36, 48, 230.
Х6 -тип тока: АС – переменный, DC – постоянный.
Х7– режим свечения:
- П – постоянный,
- М – мигающий,
- З- заградительный.
Х8 – вид климатического исполнения и категория размещения по ГОСТ 15150:
- У1 – для ламп типа «Пермь-М»;
- УХЛ1 – для ламп типа «ЛПСК».
Пример формулировки заказа:
ВСУ-КЗП(230АС)М-У1
что соответствует – взрывозащищенное сигнальное устройство с красным мигающим цветом свечения, со звуковым оповещателем, потолочного крепления, работающего от 230В переменного тока, климатического исполнения У, категории размещения 1 по ГОСТ 15150.
Маркировка взрывозащиты:
- для ВСУ: 1Ex d IIC T6 Gb, Ex tb IIIC T80°C Db
- для ВСУ-З: 1Ex d [ib] IIC T6 Gb, Ex tb IIIC T80°C Db
Степень защиты от внешних воздействий: IР65
Номинальное напряжение: 12, 24, 36, 48, 230±10% В AC/DC
Потребляемая мощность: не более 6,5 Вт
Тип источника света: LED (светодиоды)
Сила света, не менее:
во всех направлениях под углом от 4⁰ до 15⁰ над горизонтом: 22 кд (заградительный)
остальное: от зенита до 15⁰ и от 4⁰ над горизонтом до 5⁰ ниже горизонта: 14 кд
Уровень звукового давления сигнала по акустической оси на расстоянии 1м от мембраны (при 0,8-1,15Un): не менее 85 дБ
Диапазон вводимых кабелей: 7-14 мм
Температура окружающей среды:
- с лампами типа «Пермь-М»: от -40⁰С до +40⁰С
- с лампами типа «ЛПСК»: от -60⁰С до +55⁰С
Номер технических условий: ПИНЮ.676600.001 ТУ

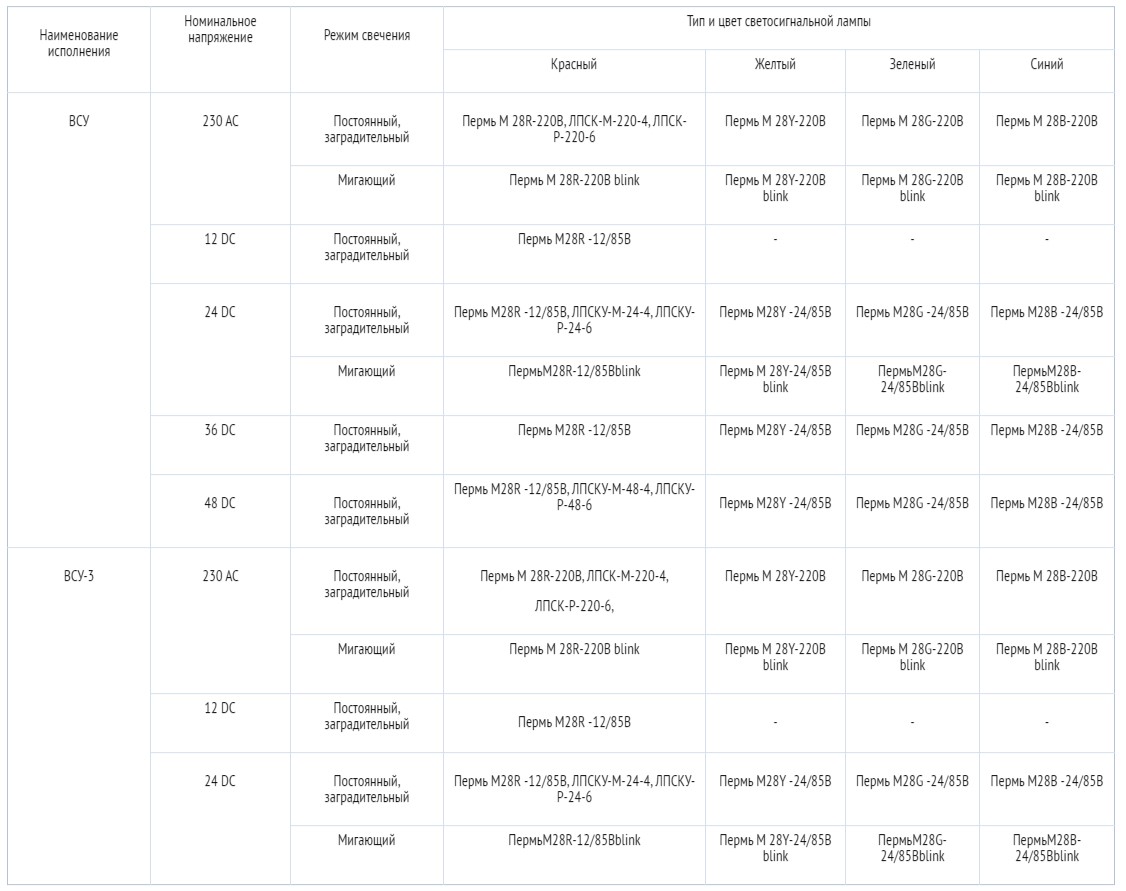

Тип светосигнальных ламп
Габаритные и присоединительные размеры

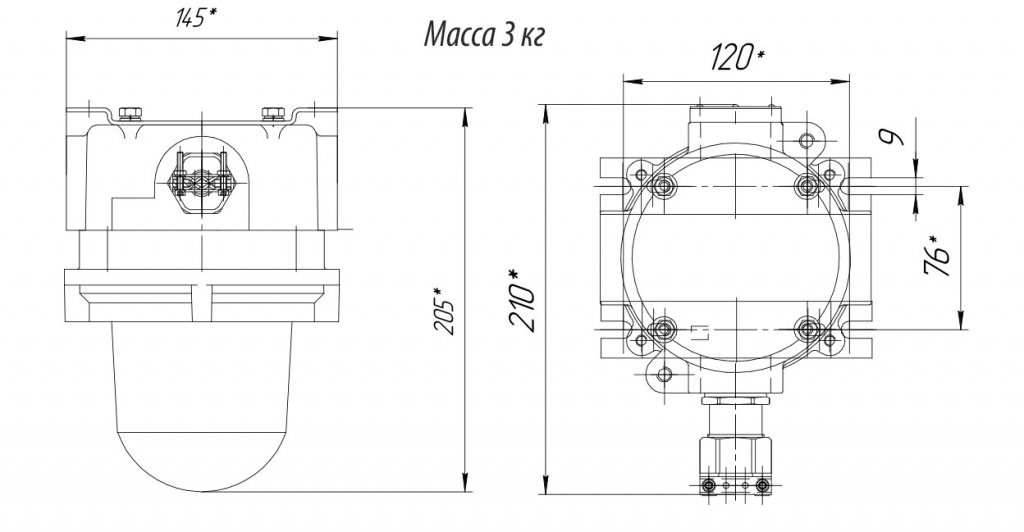

П – потолочное крепление

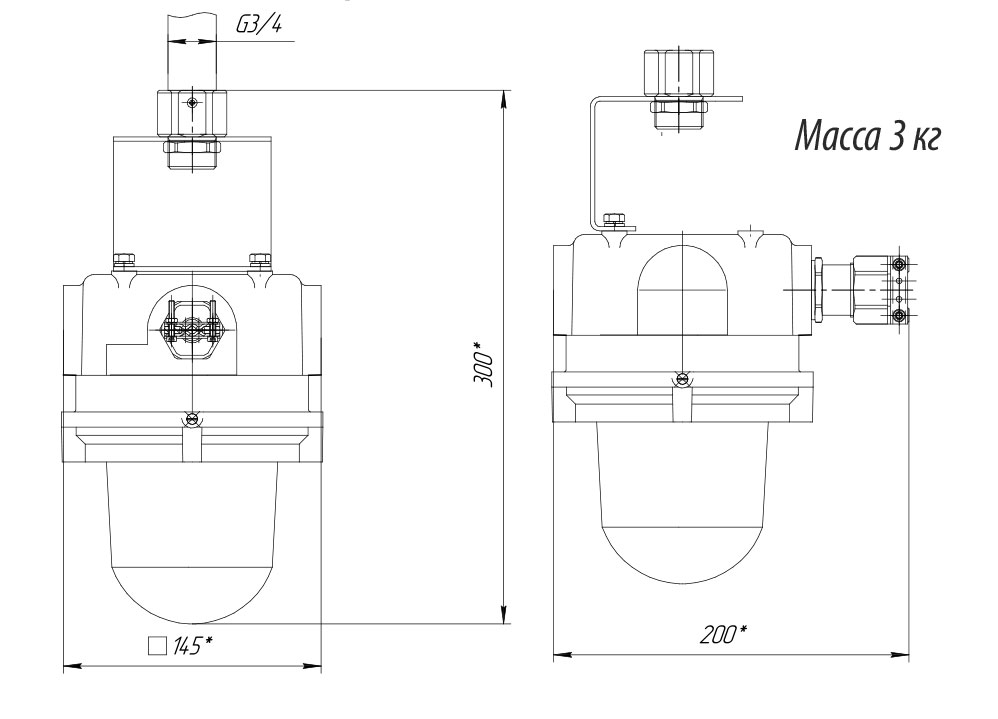

В – подвесное крепление

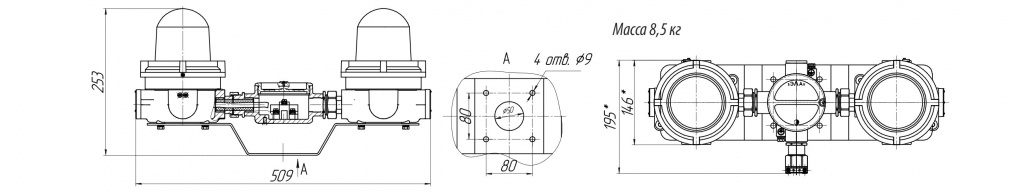

Сдвоенный ВСУ
№ | Примеры вариантов типоисполнений |
Взрывозащищенное сигнальное устройство серии ВСУ | |
1 | ВСУ-ЖЗП(24АС)М-У1 |
2 | ВСУ-ЖП У1 1ExdibIICT6 |
3 | ВСУ-ЖП(230АС)М-УХЛ1 (в комплекте с ВК-Л-ВЭЛ 2БТ-G3/4-Exd-ММРн-20-В1,5) |
4 | ВСУ-КВ(230АС)П-УХЛ1 |
5 | ВСУ-КЗВ-(24 DС)-М-У1 |
6 | ВСУ-КЗВ(230АС)М-У1 |
7 | ВСУ-КЗП(230АС)П-У1 |
8 | ВСУ-КЗП(24DC)М-У1 |
9 | ВСУ-КЗП(24DC)П-У1(в копмлекте с ВК-Л-ВЭЛ2БМ-G3/4″ Exd ) |
10 | ВСУ-КП(230АС)М-УХЛ1 (в комплекте с ВК-Л-ВЭЛ 2БТ-G3/4-Exd-ММРн-20-В1,5) |
11 | ВСУ-КП(24DC)П-У1-ВК-Л-ВЭЛ 4-М25-Exd-В1,5 |
12 | И др. |
