Взрывозащищенная видеокамера ВЭЛАН-ВИДЕО

Назначение

Взрывозащищённая видеокамера предназначена для видеонаблюдения, с целью обеспечения охраны, безопасности и контроля над технологическими процессами взрывоопасных и агрессивных производств, в условиях взрыво- и пожароопасных зон внутри и вне помещений.

Особенности

• ВЭЛАН-ВИДЕО имеет малые габариты и массу.
• ВЭЛАН-ВИДЕО комплектуется универсальным кронштейном, обеспечивающим крепление камеры видеонаблюдения на стену и на потолок.

Конструкция

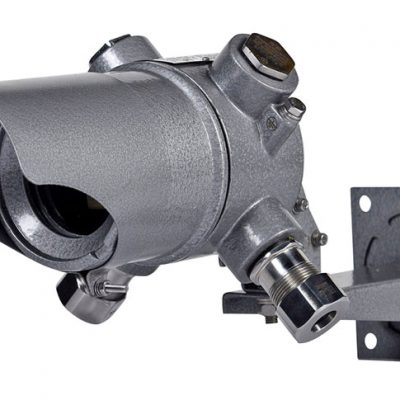

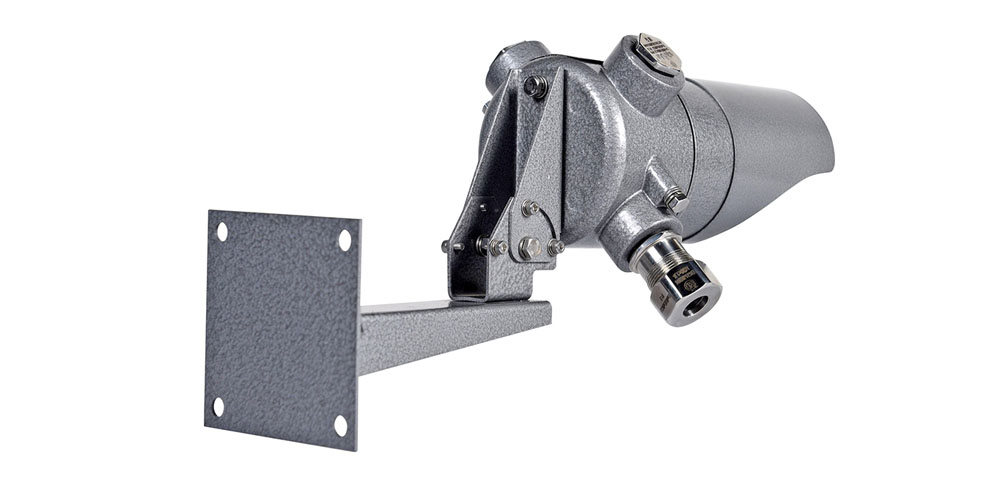

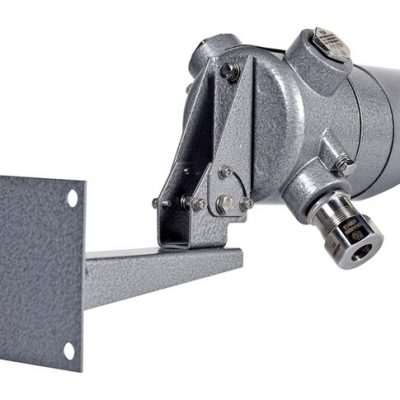

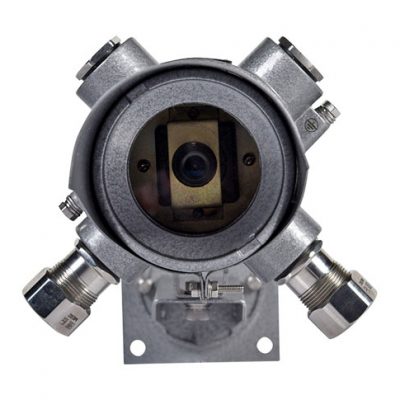

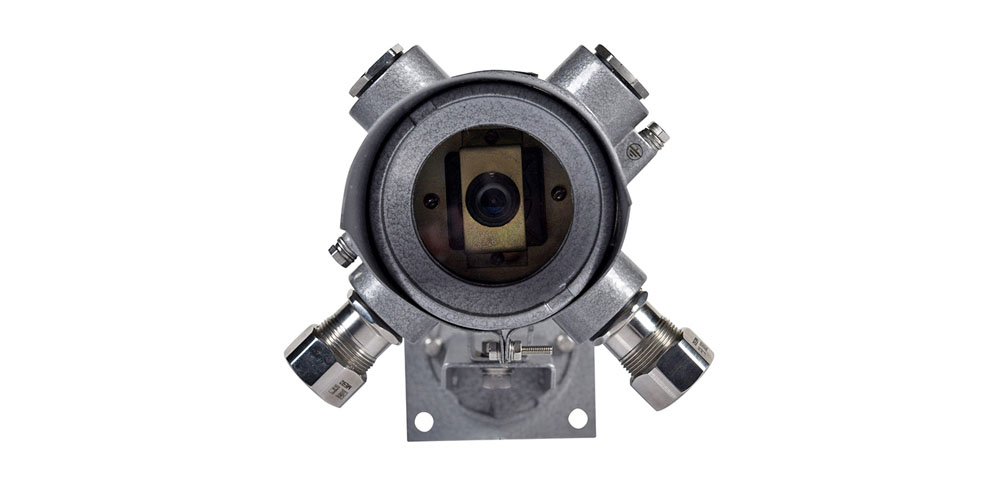

У взрывозащищенной камеры видеонаблюдения серии ВЭЛАН-ВИДЕО круглые корпус и крышка, соединяющиеся между собой за счет резьбового соединения, образуют взрывонепроницаемую оболочку с видом защиты Exd. Внутри корпуса располагаются видеокамера, плата питания и управления подогревом, плата подогрева (если указана в заказе). Корпус установлен на универсальном кронштейне, который можно крепить как на стену, так и на потолок. На корпусе закреплен козырёк (если указан в заказе), защищающий стекло от попадания осадков и пыли, а видеокамеру от бликов от солнца и осветительных приборов.

Комплектность поставки

В стандартный комплект входит видеокамера, в комплектации по наличию подогрева и козырька в соответствии с заказом.

Взамен поставляемых по умолчанию кабельных вводов небронированного кабеля дополнительно заказываются:

• ВК-Х-ВЭЛ2БМ-М20-Ехd для бронированного кабеля;
• ВК-Х-ВЭЛ2БТ-М20-Ехd-G1/2 для бронированного или небронированного кабеля, проложенного в трубе;
• ВК-Х-ВЭЛ2БТ-М20-Ехd-G1/2 и муфту ММРн-15 для бронированного или небронированного кабеля, проложенного в металлорукаве.

ВЭЛАН-ВИДЕО – IP-X1 (Х2Х3) – Х4 – Х5 – Х6

ВЭЛАН-ВИДЕО – взрывозащищенная видеокамера

IP – индекс указывается для IP камер. При применении аналоговой камеры индекс не указывается.

Х1 – фокусное расстояние объектива, мм: 2,5; 2,8; 3,0; 3,6; 6,0; 8,0; 12,0; 16,0.

Для IP камеры только 3,6.

Х2 – напряжение питания, В: 12, 24, 36, 127, 230

Х3 – тип тока: АС, DC

Х4 – индекс, указывающий на наличие подогрева видеокамеры: П.

В том случае если подогрев нее требуется, индекс не указывается.

Х5 – индекс, указывающий на наличие козырька у видеокамеры: К.

В том случае если козырёк не требуется, индекс не указывается.

Х6 – вид климатического исполнения и категория размещения по ГОСТ 15150:

• УХЛ1 – для исполнения с подогревом
• УХЛ4 или УХЛ5 – для исполнения без подогрева

Примечание: По умолчанию видеокамера комплектуется двумя кабельными вводами ВК-С-ВЭЛ4-М20-Ехd для небронированного кабеля. В случае необходимости заказа видеокамеры с другими кабельными вводами, после условного обозначения видеокамеры, нужно дополнительно прописать слова «в комплекте с двумя кабельными вводами» и перечислить их обозначение основываясь на перечне кабельных вводов в главе «КОМПЛЕКТНОСТЬ ПОСТАВКИ»

Пример формулировки заказа:

ВЭЛАН-ВИДЕО-3,0(230АС)-П-К-УХЛ1

что соответствует обозначению видеокамеры с фокусным расстоянием объектива 3,0 мм, напряжением питания 230В переменного тока, подогревом, козырьком, климатическим исполнением и категорией размещения УХЛ1.

ВЭЛАН-ВИДЕО-3,0(230АС)- УХЛ4

что соответствует обозначению видеокамеры с фокусным расстоянием объектива 3,0 мм, напряжением питания 230В переменного тока, без подогрева, без козырька, климатическим исполнением и категорией размещения УХЛ4.

Пример записи обозначения IP видеокамеры с фокусным расстоянием объектива 3,6 мм, напряжением питания 230В переменного тока, без подогрева, без козырька, климатическим исполнением и категорией размещения УХЛ4:

• для внутрироссийских поставок: ВЭЛАН-ВИДЕО-IP-3,6(230АС)- УХЛ4
• для поставок на экспорт: ВЭЛАН-ВИДЕО-IP-3,6(230АС)- УХЛ4-ЭКСПОРТ

Маркировка взрывозащиты: 1ExdIICT6.

Степень защиты от внешних воздействий: IP65.

Фокусное расстояние объектива: 2,5; 2,8; 3,0; 3,6; 6,0; 8,0; 12,0; 16,0 мм.

Климатическое исполнение: УХЛ1, УХЛ4, УХЛ5.

Температура окружающей среды:

• УХЛ1 от −60°С до +40°С
• УХЛ4 от +1°С до +35°С
• УХЛ5 от −10°С до +35°С.

Напряжение питания АС/DC: 12, 24, 36, 127, 230 В.

Мощность подогрева: 8 Вт.

Максимально потребляемая мощность: 8,5 Вт.

Масса: 2,5 кг.

Диаметр вводимых кабелей: от 7 до 14 мм.

Зажимы для подключения кабеля:

• 4х(1,0-2,5мм2) (L1+L+N+PE)
• AV(-) (AV) витая пара от 1 до 2,5 мм2.

Номер технических условий: ПИНЮ.676147.107 ТУ.

Сенсор: 1/3″ Sony 960H Exview HAD CCD ll.

Чувствительность (минимальная освещенность на объекте): 0,19 люкс/F2,0.

Размер матрицы: 1/3’’, 1/4’’ по спец заказу.

Разрешающая способность, цвет/ч-б: 650/700 ТВ линий.

Верхний порог яркости: 60 000 люкс.

Электронный затвор: 1/50 … 1/100 000.

Автоматический баланс белого: есть.

Автоматическая регулировка усиления (АРУ): есть.

Отношение сигнал/шум: 50 дБ.

Выходной видеосигнал: 1 В/75 Ом PAL.

Цветная/черно-белая: по требованию заказчика.

Аналоговая/цифровая: по требованию заказчика.

Зум/фокусировка: отсутствуют.

Беспроводное соединение: отсутствуют.

ИК подсветка (ночная съемка): отсутствуют.

Возможность регулировки поворота при установке:

при креплении универсального кронштейна на стену:

• углы поворота вверх-вниз: +70º, −76º соответственно;
• углы поворота вправо-влево: 90º в каждую сторону;

при креплении универсального кронштейна на потолок (балку и т.д):

• углы поворота вверх-вниз: +20º, −90º соответственно;
• углы поворота вправо-влево: 180º в каждую сторону с шагом в 30 градусов.
