Выключатели путевые ВП16, рычаг с роликом

Назначение

Выключатели путевые ВП16, торговой марки «Контактэнерго», предназначены для коммутации электрических цепей управления переменного тока напряжением до 690В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Принцип действия

Выключатели изготавливаются с приводом в виде рычага с роликом. Конструкция выключателя позволяет самостоятельно устанавливать необходимое направление рабочего хода, и регулировать угол установки рычага, относительно оси корпуса. В корпусе установлены неподвижные контакты. Подвижные контакты укреплены на рычаге. Переключение контактов осуществляется поворотом приводного рычага, соединенного при помощи набора ленточных пружин с поводком. При повороте приводного рычага под действием усилия пружины, передаваемого на шарик, планка, жестко связанная с рычагом, мгновенно поворачивается в момент освобождения ее собачкой. При этом контакты выключателя переключаются, что обеспечивает коммутацию двух электрических цепей, позволяя осуществлять включение и выключение, если требуется управление только одной цепью, или переключение, если требуется управление сразу двумя электрическими цепями.

Преимущества

• Надёжная фиксация состояния контактов;
• Простая ручная установка направления рабочего хода;
• Возможность ручного изменения ступени выключателя;
• Металлический корпус с антикоррозийным покрытием;
• Минимальные затраты при монтаже и обслуживании;
• Класс IP55;
• Работают как на постоянном (DC) так и на переменном (АС) токе;
• Срок службы не менее 10 лет;
• Коммутируемые токи номиналом до 16А;
• Высокая коммутационная и механическая износостойкость;
• Поставляются в индивидуальной упаковке.

Данные по упаковке

Индивидуальная упаковка:

• Количество в упаковке: 1шт;
• Габаритные размеры: 140 x 80 x 75 (мм);
• Вес: 0,64 кг.

Транспортная упаковка:

• Количество в упаковке: 50шт;
• Габаритные размеры: 330 x 420 x 340 (мм);
• Вес: 33,5 кг.

ВП 16 Х – 23 X – X Х 1 – 55 У2 . Х

ВП – выключатель путевой;

16 – условное обозначение серии;

Х – исполнение по виду кабельного ввода:

• Г – с резьбовым неуплотненным вводом (без сальника);
• Е – с резьбовым уплотненным вводом (сальником типа М20х1,5);

23 – условное обозначение номинального тока: 23 – 16А;

Х – условное обозначение группы коммутационной износостойкости: А, Б, В;

Х – условное обозначение режима работы привода:

1. – без самовозврата;
2. – с самовозвратом;

Х – условное обозначение исполнения по виду привода:

1. – рычаг с роликом;
2. – селективный привод;
3. – V-образный рычаг с роликом на каждом плече;

Условное обозначение исполнения по способу крепления: 1– базовое;

Степень защиты от окружающей среды: IP55;

У2 – климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69;

Х – условное обозначение по типу контактов: 3 –1з+1р.

Номинальное напряжение Ue, В:

• 440 (DC)
• 690 (AC), 50/60Гц

Номинальное напряжение по изоляции Ui, В: 690

Номинальный тепловой ток Ith, А: 16

Тип контактов: 1з + 1р

Категория основного применения: АС-11; DC-11

Механическая износостойкость, циклов ВО: 14 000 000

Коммутационная износостойкость, циклов ВО:

• группа А: 2 500 000 (АС); 4 000 000
• группа Б: 1 000 000 (АС); 1 600 000

Степень защиты: IP55

Климатическое исполнение и категория размещения: У2

Габаритные размеры и принципиальная электрическая схема

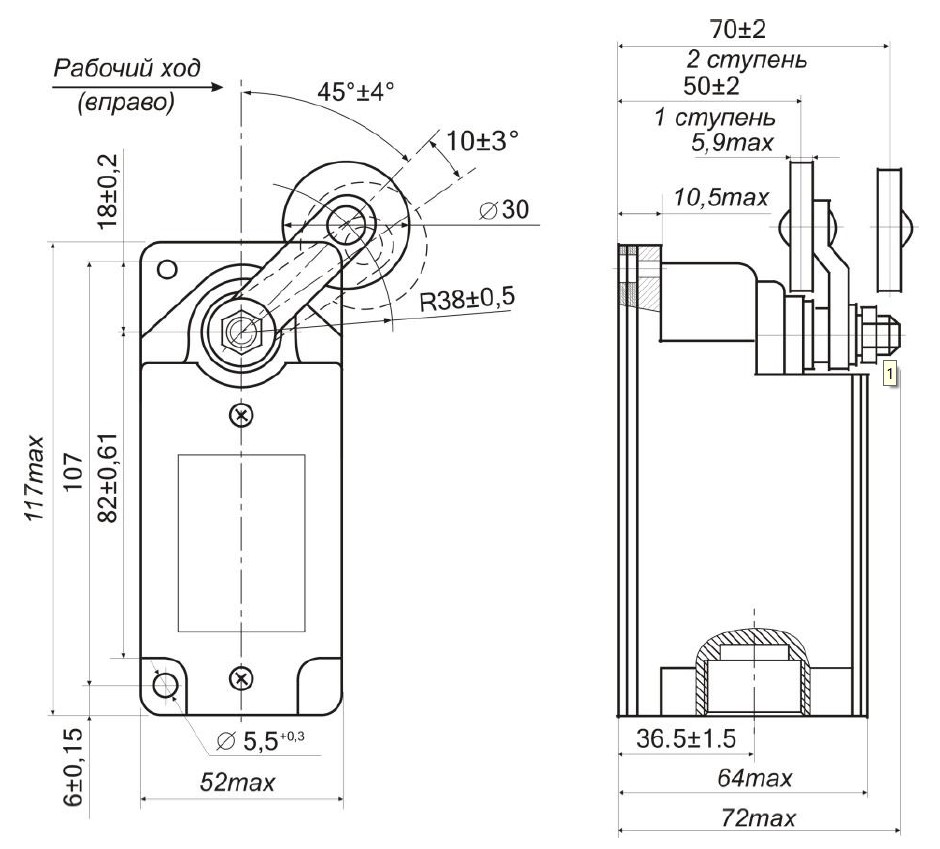

а) с приводом рычаг с роликом

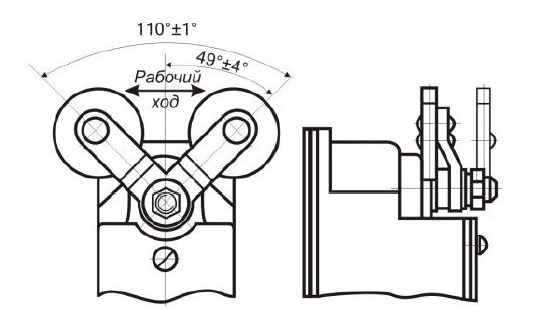

б) с V-образным рычагом

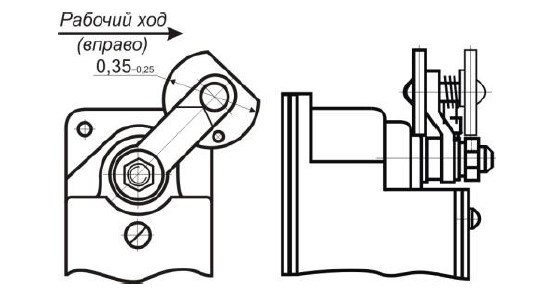

в) с селективным приводом

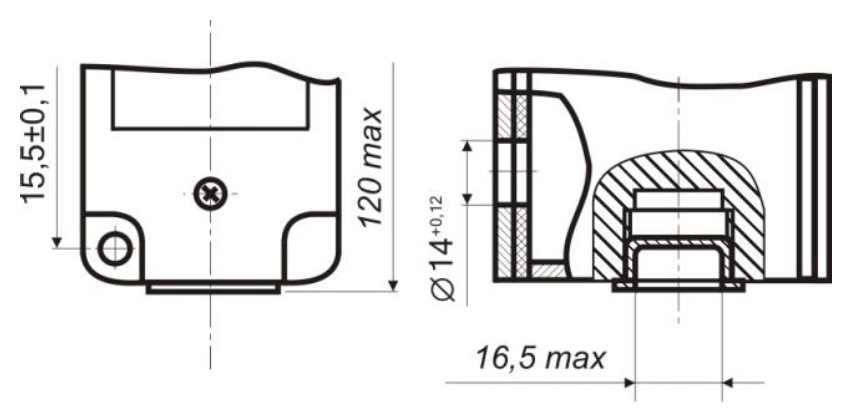

г) с притычным вводом

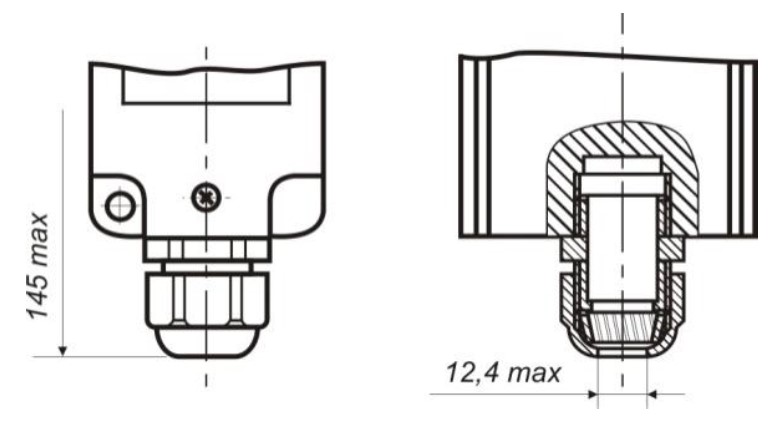

д) с резьбовым уплотненным вводом (сальник M20х1,5)

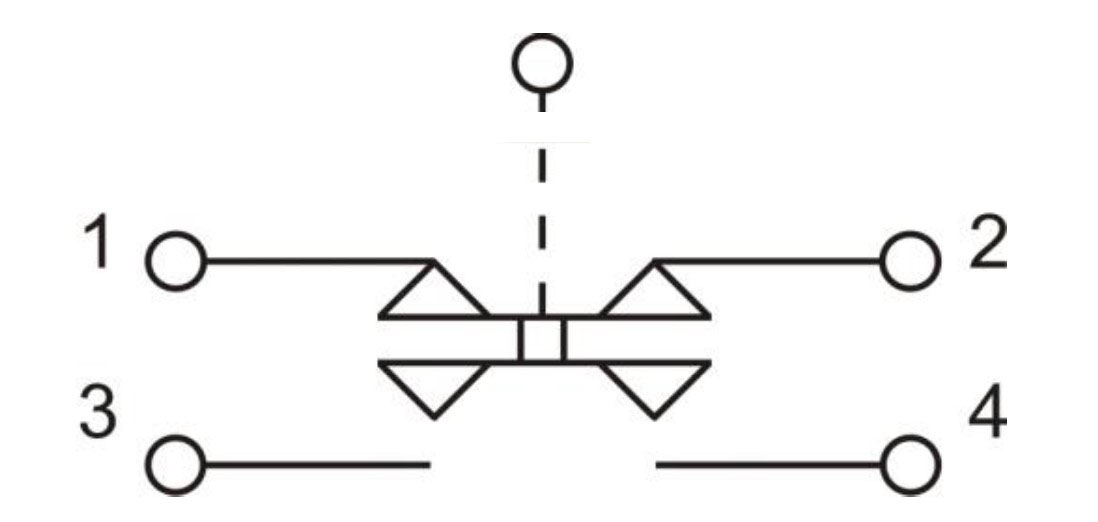

Принципиальная электрическая схема выключателей.
