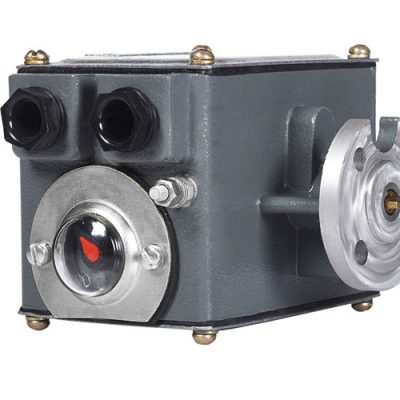

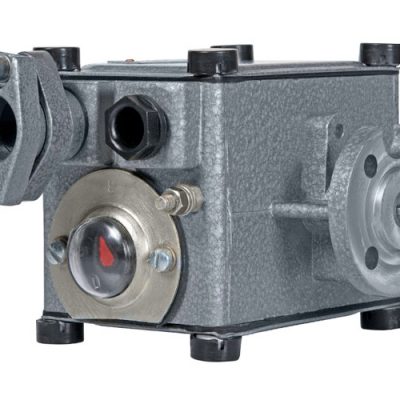

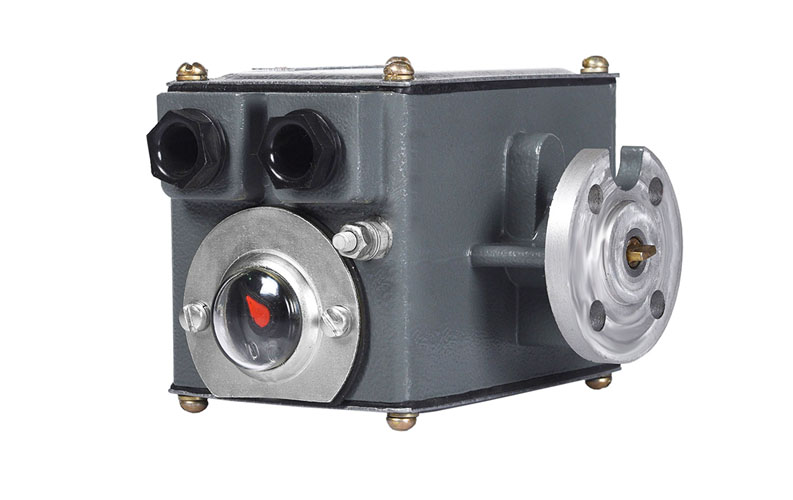

Выключатели концевые взрывозащищенные из алюминия ВЭЛАН ВКВ

Главная/Продукция Вэлан, Выключатели/Выключатели концевые взрывозащищенные из алюминия ВЭЛАН ВКВ

Назначение

Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто) на предприятиях нефтяной, нефтеперерабатывающей, газовой и химической промышленности. Выключатели взрывозащищенные ВКВ комплектуются микропереключателями типа МПВ-1В2, имеют маркировку взрывозащиты 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db и предназначены для эксплуатации во взрывоопасных зонах.

Особенности

  • Возможность выбора требуемого передаточного числа редуктора.
  • Наличие четырёх микропереключателей.

Конструкция

Выключатель типа ВКВ-2 содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутреннее и наружное заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов. Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Состав и конструкция выключателя ВКВ-1 отличается от состава и конструкции выключателя ВКВ-2 тем, что вместо одной из крышек устанавливается коробка выводов, состоящая из корпуса, крышки, клеммных блоков, двух вводных устройств с условным диаметром 25 мм. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом ±5% с углом поворота 270°.

ВКВ – Х1 Х2 Х3

ВК – выключатель концевой

В – исполнение выключателя: В – взрывозащищенный

Х1 – вид подсоединения внешних проводников:

  •  1- с вводной коробкой для кабеля диаметром до 25мм;
  •  2- без вводной коробки для кабеля диаметром до 18мм;

Х2 – исполнение выключателя по передаточному числу редуктора:

  • 1 – 1:8
  • 2 – 1:44
  • 3 – 1:50
  • 4 – 1:100
  • 5 – 1:240

Х3 – климатическое исполнение и категория размещения по ГОСТ15150: УХЛ1, У1, Т1.

Пример формулировки заказа:

ВКВ-13 УХЛ1

Взрывозащищенный выключатель с маркировкой взрывозащиты 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db, с вводной коробкой для кабелей передаточным числом редуктора 1:50.

Маркировка взрывозащиты: 1Ex d е IIВ T4 Gb, Ex tb IIIC T130°C Db

Номинальное напряжение:

  • переменного тока (50/60Гц) до 380 В
  • постоянного тока до 220 В

Номинальный ток: до 2,5 А

Вид климатического исполнения: УХЛ1, У1, Т1

Температура окружающей среды: от – 50°С до + 45°С

Степень защиты от внешних воздействий: IP65

Номер технических условий: ТУ 3424-002-00213569-2007
