Выключатели концевые ВУ-150, ВУ-250

Назначение

Выключатели концевые серии ВУ, торговой марки «Контактэнерго», предназначены для коммутирования электрических цепей управления переменного (АС) и постоянного (DC) токов.

Принцип действия

В металлическом корпусе выключателя расположены с одной стороны контактная часть, с другой ― редуктор. Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом. Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей — в плоскости рычага. Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части. Выключатели приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.

Преимущества

• Надёжная фиксация состояния контактов;
• Высокая антикоррозийная стойкость;
• Минимальные затраты при монтаже и обслуживании;
• Минимальные затраты при монтаже и обслуживании;
• Класс IP54;
• Работают как на постоянном (DC) так и на переменном (АС) токе;
• Срок службы не менее 10 лет.

ВУ X XX X У2

ВУ – серия выключателя;

Х – количество коммутируемых цепей:

1. одна;
2. две;

ХХ – передаточное число редуктора (1:50);

Х – условное обозначение индекса модернизации;

У2 – климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69.

Тип привода: поворотный вал шпиндельного типа

Номинальное напряжение Ue, В:

• АС ~ 500
• DC – 440

Номинальное напряжение по изоляции Ui, В: 690

Ток длительного режима, А: 10

Ток включения, А: 50

Ток отключения при индуктивной нагрузке, А:

• АС – 110В – 2,5А; 220В – 1,6А; 500В – 0,6А
• DC – 440В – 10А

Количество включений в час, не более: 600

Количество коммутируемых цепей:

• ВУ-150М – 1
• ВУ-250М – 2

Передаточное число редуктора: 1:50

Степень защиты: IP54

Климатическое исполнение и категория размещения: У2

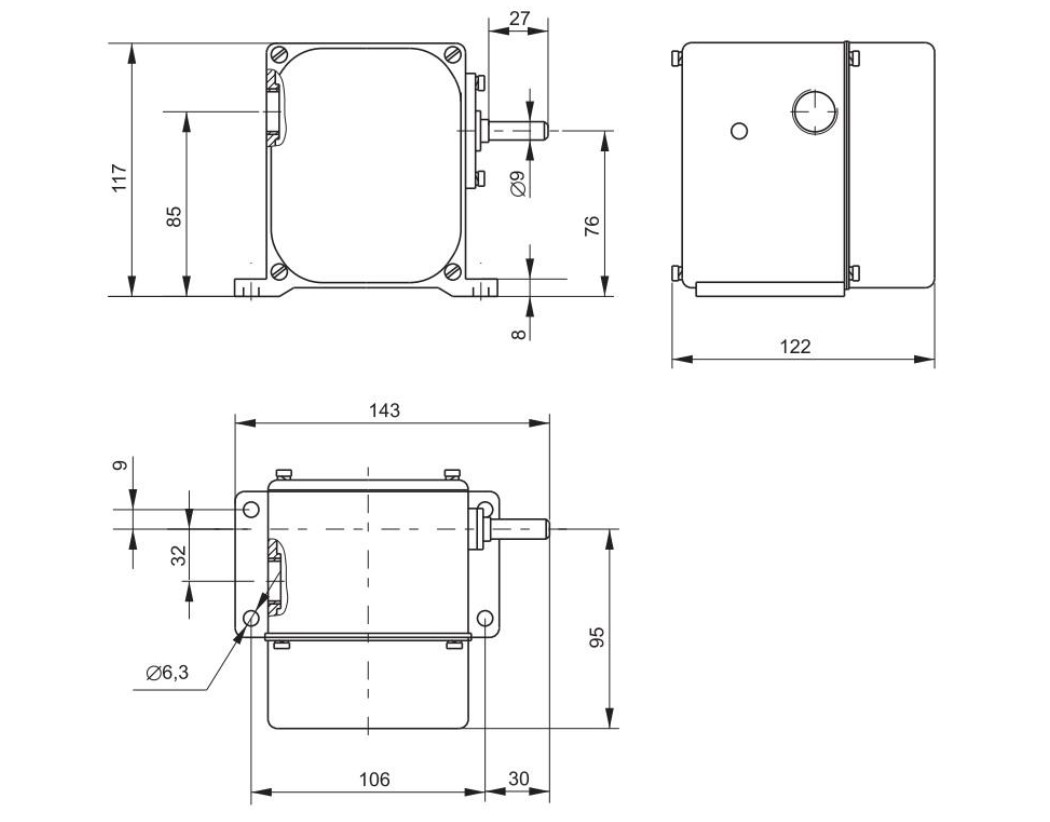

Габаритные размеры
