Назначение
Выключатели концевые серии ВК-200, ВК-300, торговой марки «Контактэнерго», предназначены для применения в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Принцип действия
Выключатели изготавливаются с приводом в виде рычага с роликом. Конструкция выключателя позволяет самостоятельно устанавливать необходимое направление рабочего хода, и регулировать угол установки рычага, относительно оси корпуса. В корпусе установлены неподвижные контакты. Подвижные контакты укреплены на рычаге. Переключение контактов осуществляется поворотом приводного рычага, соединенного при помощи набора ленточных пружин с поводком. При повороте приводного рычага под действием усилия пружины, передаваемого на шарик, планка, жестко связанная с рычагом, мгновенно поворачивается в момент освобождения ее собачкой. При этом контакты выключателя переключаются, что обеспечивает коммутацию двух электрических цепей, позволяя осуществлять включение и выключение, если требуется управление только одной цепью, или переключение, если требуется управление сразу двумя электрическими цепями.
Преимущества
- Надёжная фиксация состояния контактов;
- Простая ручная установка направления рабочего хода;
- Возможность ручного изменения ступени выключателя;
- Силуминовый корпус;
- Минимальные затраты при монтаже и обслуживании;
- Класс IP67;
- Работают как на постоянном (DC) так и на переменном (АС) токе;
- Срок службы не менее 10 лет;
- Коммутируемые токи номиналом до 16А;
- Эксплуатационная частота включений до 600 в час;
- Высокая коммутационная и механическая износостойкость;
- Поставляются в индивидуальной упаковке.
Данные по упаковке
Индивидуальная упаковка:
- Количество в упаковке: 1шт;
- Габаритные размеры: 65 x 80 x 155 (мм);
- Вес: 0,7 кг.
Транспортная упаковка:
- Количество в упаковке: 50шт;
- Габаритные размеры: 360х335х440 (мм);
- Вес: 35 кг.
ВК – XХХ – X X – X Х – ХХ ХХ – Х Х
ВК – серия пускателя
XХХ – условное обозначение исполнения выключателя по комплектации кабельного ввода:
- 200 – без кабельного ввода,
- 300 – с кабельным вводом;
X – условные обозначение группы коммутационной износостойкости:
- Контакты с содержанием Ag – 2500000 циклов ВО;
- Биметаллические контакты – 1000000 циклов ВО.
Вид привода (Р – рычаг с роликом; В – V образный рычаг, С – селективный привод);
X – количество замыкающих и размыкающих контактов: 1 – 1з + 1р;
X – способ крепления:
- – Базовое (107 х 44 мм);
- – Широкое основание;
XХ – степень защиты от окружающей среды: (IP 67);
XХ – климатическое исполнение и категория размещения по ГОСТ 15050-69: У2;
Х – обозначение положения ролика на рычаге привода:
- ступень 1;
- ступень 2;
- ступень 3;
- ступень 4;
Х – обозначение направления движения привода и способа возврата в исходное положение:
- ход вправо с самовозвратом;
- ход влево с самовозвратом;
- ход вправо без самовозврата;
- ход влево без самовозврата;
- ход вправо и влево без самовозврата.
Наличие кабельного ввода:
- ВК-200: Без кабельного ввода
- ВК-300: С кабельным вводом
Ток продолжительного режима, А: 16
Номинальное рабочее напряжение, Ue,В
- Переменный ток (АС): 690
- Постоянный ток (DC): 440
Номинальное напряжение изоляции, Ui, В: 690
Количество контактов: 1з +1р
Время срабатывания, с: <= 0,04
Допустимая частота включений, циклов в час: 600
Механическая износостойкость, циклов ВО: 14000000
Коммутационная износостойкость, циклов ВО:
- А (серебряные контакты Ag): 2500000
- Б (биметаллические контакты): 1000000
Режим работы по ГОСТ 18311-80: Повторно-кратковременный
Усилие прямого срабатывания выключателя, Н: <= 80
Усилие обратного срабатывания выключателя, Н: 2
Рабочий ход привода: 14°
Максимальная линейная скорость поворота рычага, м/с: 100
Вид климатического исполнения и категория размещения: У2
Степень защиты: IP67
Габаритные размеры и принципиальная электрическая схема

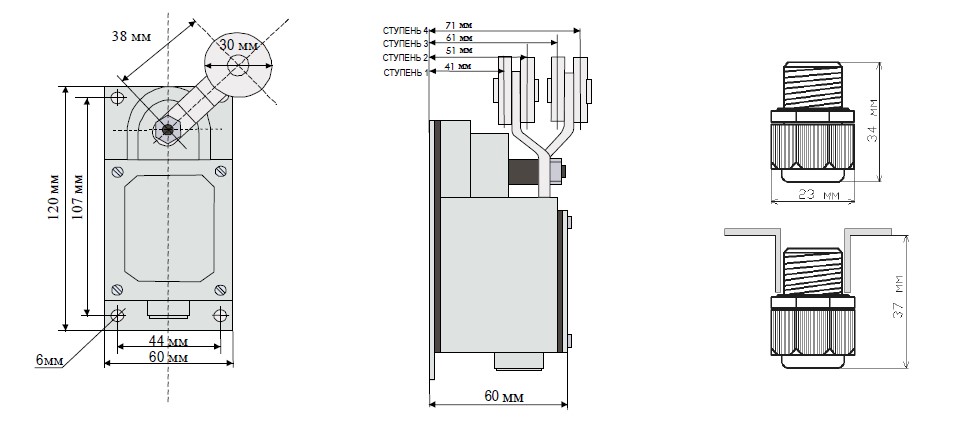

Рис.1 Общий вид, габаритные, установочные размеры и диаграмма ступеней концевого выключателя.

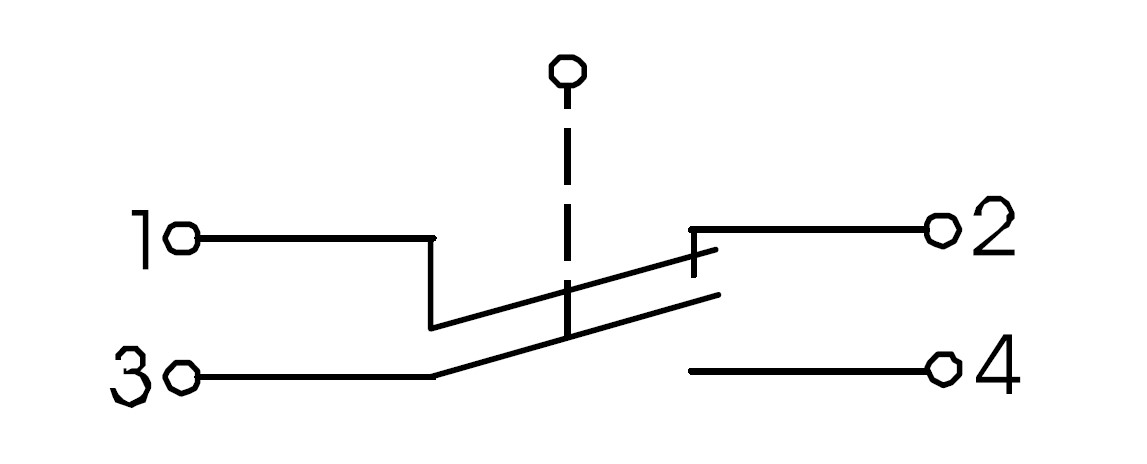

Рис.2 Принципиальная электрическая схема концевого выключателя.
