Выключатели концевые КУ-701, КУ-703, КУ-704

Главная/Продукция Контактэнерго, Выключатели/Выключатели концевые КУ-701, КУ-703, КУ-704

Назначение

Концевые (конечные) выключатели серии КУ- 700, торговой марки «Контактэнерго», служат для коммутации цепей управления в различных крановых электроприводах и механизмах, а также применяются в качестве путевых.

Принцип действия

Внутри корпуса закреплены: блок кулачковых элементов, барабан кулачковый и фиксирующее устройство (в КУ–703 – отсутствует). Блок кулачковых элементов состоит из основания, на котором установлены контактные болты (4 штуки) с неподвижными контактами и 2 рычага с контактными мостиками. Пружины рычагов удерживают с помощью пластин в замкнутом положении контакты мостика с контактами болтов. При повороте кулачкового барабана выступ кулачковой шайбы нажимает на выступ рычага и контакты переключаются. Кулачковый барабан имеет вал, на котором жестко закреплен приводной рычаг. В кулачковом барабане есть фигурная пластина (храповик), на которую воздействует фиксирующий механизм, удерживая одновременно барабан и привод, в том или ином рабочем положении. В выключателе КУ–703 фиксация в рабочих положениях осуществляется за счет груза, подвешенного на тросе к одному концу приводного рычага и противовеса, находящегося на другом конце этого рычага, поочередно опирающихся на плоскость (площадку).

Преимущества

  • Надёжная фиксация состояния контактов;
  • Высокая антикоррозийная стойкость;
  • Минимальные затраты при монтаже и обслуживании;
  • Класс IP54;
  • Работают как на постоянном (DC) так и на переменном (АС) токе;
  • Поставляются в индивидуальной упаковке;
  • Возможность изготовления по выбранной диаграмме включения контактов

КУ – XXX У2

КУ – cерия выключателя;

XXX – исполнение выключателя по виду привода:

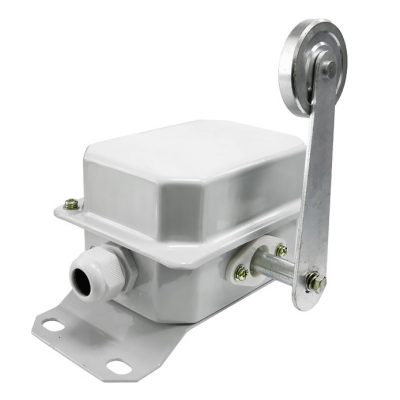

  • 701 – рычаг с роликом;
  • 703 – рычаг с грузом;

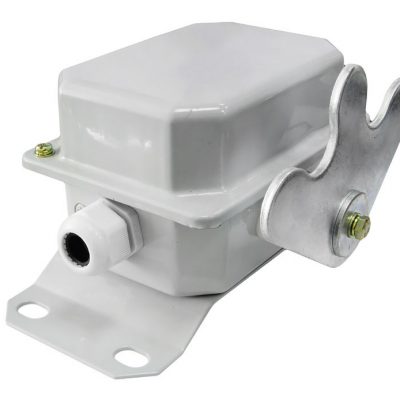

  • 704 – W-образный рычаг;

У2 – климатическое исполнение (У) и категория размещения (2).

Число рабочих положений:

  • КУ-701: 3
  • КУ-703: 2
  • КУ-704: 3

Номинальное напряжение переменного тока:  220В, 380В, 550В

Номинальное напряжение постоянного тока:  110В, 220В, 440В

Ток продолжительного режима: 10А

Максимальная скорость привода:

  • КУ-701: 150 м/мин
  • КУ-703: не ограничена
  • КУ-704: 100 м/мин

Степень защиты: IP54

Эксплуатационная частота включений: до 15 режимов / час

Износостойкость механическая, В-О: 10 0000

Износостойкость электрическая, В-О: 50 000

Ввод внешних проводов: через гермоввод

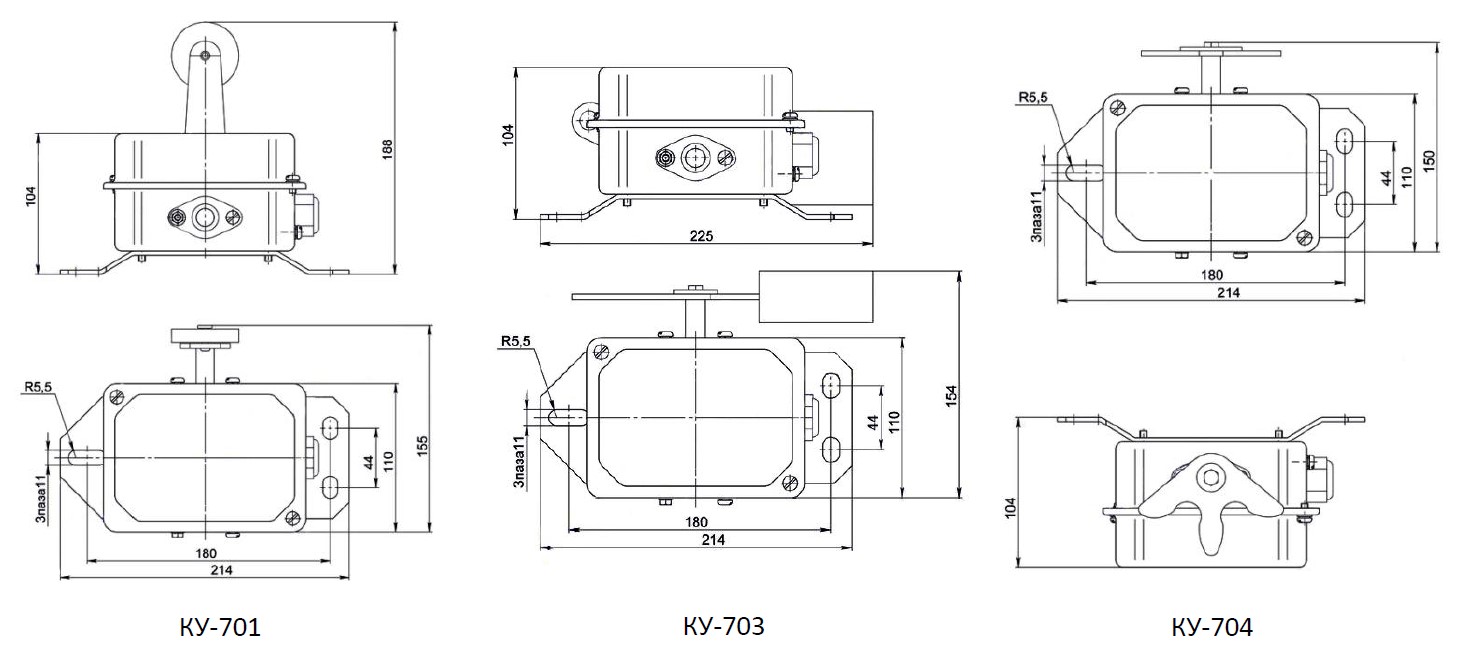

Габаритные размеры

Документация
