Выключатель путевой общепромышленный из алюминия ВЭЛАН ВП-1

Главная/Продукция Вэлан, Выключатели/Выключатель путевой общепромышленный из алюминия ВЭЛАН ВП-1

Назначение

Выключатели путевые типа ВП-1 предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках, а также для сигнализации, связанной с названными электроприводами в цепях переменного тока. Коммутационное устройство выключателей имеет «механизм мгновенного действия», обеспечивающий включение или переключение контактов, а также контактное давление, не зависящее от положения привода.

Особенности

Возможность комплектации выключателя в дополнение к толкателю роликом и поворотным рычагом с роликом позволяет расширить возможности по его установке в различных по конструкции механизмах.

Конструкция

Оболочка выключателя выполнена из алюминиевого сплава. Коммутационное устройство имеет один размыкающий и один замыкающий контакты с двойным разрывом цепи. Расстояние между контактами не менее 1 мм. Оболочка выключателей имеет внутренний и наружный заземляющие зажимы, соответствующие требованиям ГОСТ 21130-75. Выключатель имеет резьбовой неуплотненный ввод или ввод для присоединения кабеля с условным диаметром 12 мм. Выключатель содержит контактную группу с одним нормально-разомкнутым и одним нормально-замкнутым контактом.

ВП-1Х1 Х2 УХЛ1

ВП – выключатель путевой

1 – номер серии

Х1 – исполнение по виду привода:

  • 1 – толкатель;

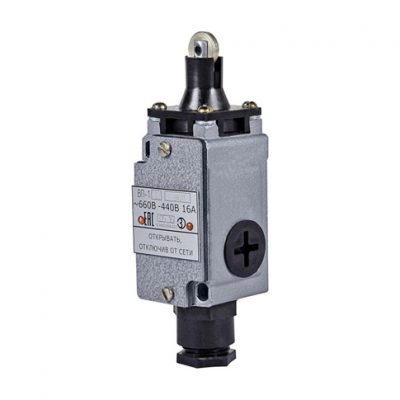

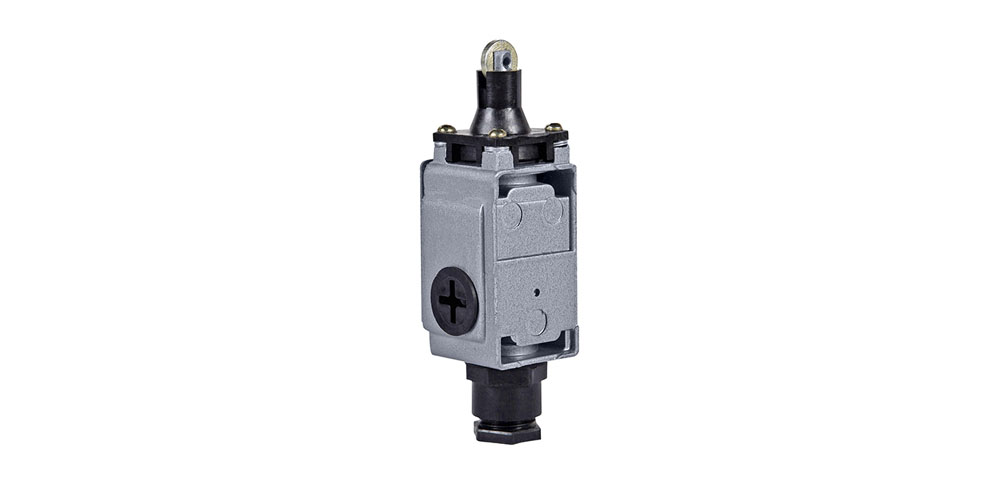

  • 2 – толкатель с роликом;

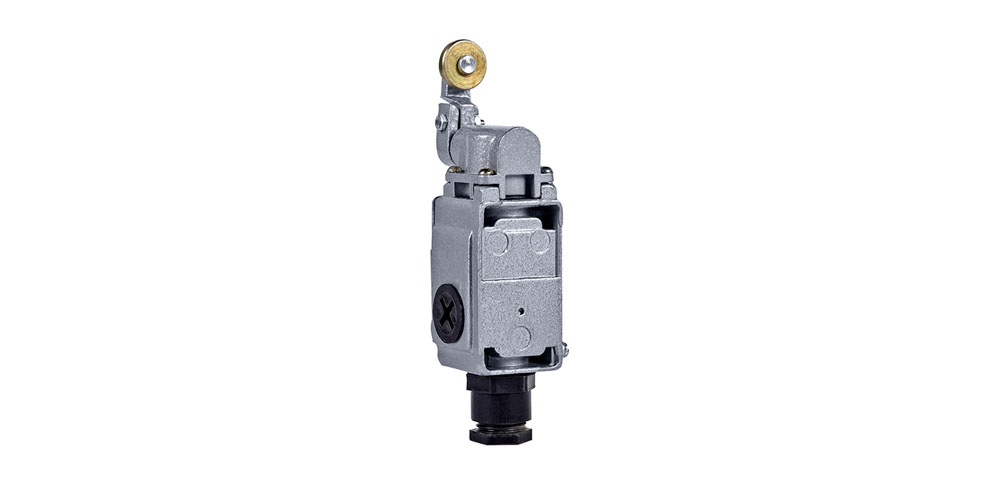

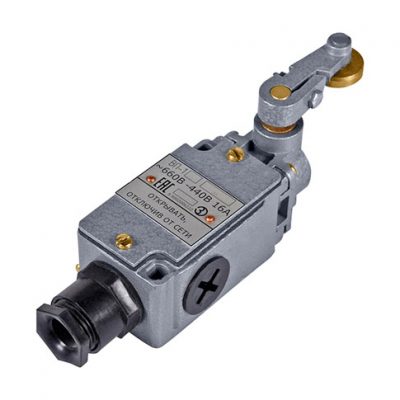

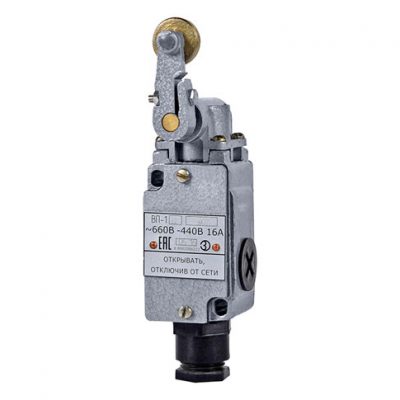

  • 3 – рычаг с роликом с переменным углом установки.

Х2 – исполнение по виду вводного устройства:

  • 1 – резьбовой неуплотненный ввод;
  • 2 – с кабельным вводом.

УХЛ1 – вид климатического исполнения и категория размещения по ГОСТ 15150.

Пример формулировки заказа:

ВП-111 УХЛ1

что соответствует обозначению выключателя путевого ВП-1 с толкателем и резьбовым неуплотненным вводом.

Номинальное напряжение:

  • переменного тока до 660 В
  • постоянного тока до 440 В

Номинальный ток: до 16 А

Климатическое исполнение и категория размещения: УХЛ1

Температура окружающей среды: от – 60°С до + 45°С

Степень защиты от внешних воздействий: IP65

Масса:

  • ВП-11: 0,41 кг
  • ВП-12: 0,42 кг
  • ВП-13: 0,56 кг

Номер технических условий: ТУ16-94 ПИЖЦ.642236.006 ТУ
