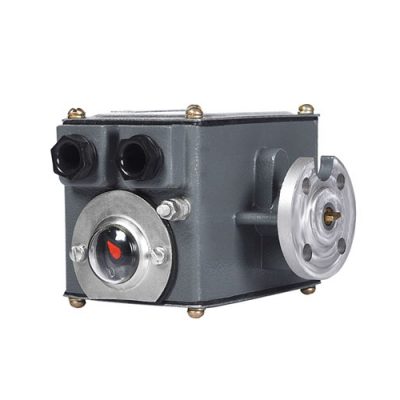

Выключатель концевой общепромышленный ВЭЛАН ВКО

Главная/Продукция Вэлан, Выключатели/Выключатель концевой общепромышленный ВЭЛАН ВКО

Назначение

Выключатели концевые типа ВК предназначены для дистанционного управления задвижками трубопроводной арматуры в стационарных установках, а также для сигнализации о положении задвижек (закрыто или открыто).

Выключатели общего назначения ВКО (без маркировки взрывозащиты) комплектуются микропереключателями МПО-1 и предназначены для эксплуатации в отраслях промышленности, где по условиям эксплуатации наличие взрывоопасных смесей исключено.

Конструкция

Выключатель типа ВКО содержит следующие основные сборочные единицы и детали: корпус, редуктор, блок микропереключателей, крышки, вводные устройства, внутренний и наружный заземляющие устройства, указатель положения «Открыто» (0) и «Закрыто» (З). Вводное устройство с условным диаметром 25 мм состоит из муфты, гнезда, уплотнительного кольца, заглушки, крепежных винтов . Вводное устройство с условным диаметром 14 мм состоит из гнезда, резьбовой гайки, шайбы, уплотняющего кольца. Блок микропереключателей включает четыре микропереключателя типа МПВ-1В2. Для контроля положения шибера задвижки предусмотрено исполнение выключателей с резистором ППБ-3А 470 Ом ±5% с углом поворота 270° . При заказе выключателей с резистором в шифре исполнения после обозначения шифра передаточного отношения указывается буква “Р”, например ВКО-31Р-У1.

ВКО – Х1 Х2 Х3 Х4

ВК – выключатель концевой.

О – исполнение выключателя – общепромышленное.

Х1 – вид подсоединения внешних проводников:

  • 3- без вводной коробки для кабеля диаметром до 14мм.

Х2 – исполнение выключателя по передаточному числу редуктора:

  • 1 – 1:8;
  • 2 – 1:44;
  • 3 – 1:50;
  • 4 – 1:100;
  • 5 – 1:240.

Х3 – дополнительные индексы для ВКО: Р – для исполнения с резистором; П – для исполнения с микропереключателями МП2101 с подсоединением проводов пайкой.

Х4 – климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ1; У1; Т1.

Пример формулировки заказа:

ВКО-31 УХЛ1

Общепромышленный выключатель, без вводной коробки для кабелей, передаточным числом редуктора 1:80.

Номинальное напряжение:

  • переменного тока до 380 В
  • постоянного тока до 220 В

Номинальный ток: до 2,5 А

Климатическое исполнение : УХЛ1, У1, Т1

Температура окружающей среды: от – 50°С до + 45°С

Степень защиты от внешних воздействий: IP54

Номер технических условий: ТУ 3424-002-00213569-2007
