ВЭЛАН ОЭАН-ВЭЛ, ОЭАС-ВЭЛ-IIВ

Назначение

Оболочки предназначены для размещения в них электрооборудования и его элементов, а также для защиты от прикосновения обслуживающего персонала к электрическим частям встроенных в оболочки элементов электрооборудования и для защиты этих частей от влияния окружающей среды и механических воздействий.

Оболочки изготавливаются с маркировками взрывозащиты ExdIIВU или Ex d IIB Gb U. Оболочки предназначены для эксплуатации во взрывоопасных зонах согласно «Правил устройства электроустановок» (ПУЭ), главы 7.3 «Электроустановки во взрывоопасных зонах» и другим нормативным документам, определяющим применяемость электрооборудования во взрывоопасных зонах.

Особенности

• Выбор материала оболочки по желанию заказчика: нержавеющая сталь или сталь с антикоррозийным покрытием.
• Наличие внешних кронштейнов для удобства монтажа.
• 6 типоразмеров оболочек.
• Оболочки имеют высокую степень защиты от механических повреждений и выдерживают энергию удара 20 Дж.
• Возможность изготовления с кабельными вводами.
• Возможность изготовления со смотровым окном.
• Возможность изготовления с обогревом.
• Оболочки до 5-го габарита включительно не имеют внутренней теплоизоляции, а комплектуются термочехлом
• Оболочки типа ОЭАН-ВЭЛ исполнения В1 предназначены для эксплуатации в атмосфере типа IV приморско-промышленной.

Конструкция

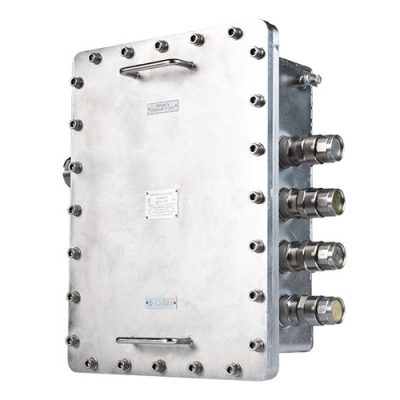

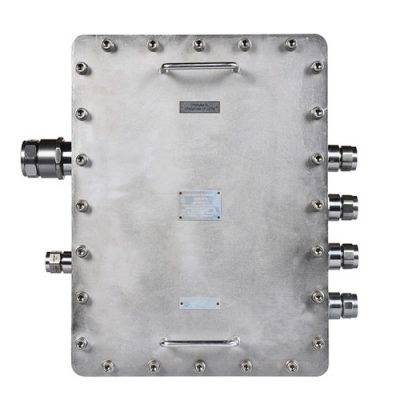

Оболочка состоит из сварных корпуса и крышки. Крепеж крышки к корпусу выполнен под внутренний шестигранник из нержавеющей стали. Внутри оболочки расположена монтажная панель. Предусмотрены внешние и внутренние зажимы заземления. Конструкция оболочки сварная, поэтому при заказе необходимо указывать все необходимые резьбовые отверстия по сторонам, так как самостоятельное их выполнение заказчиком невозможно.

Комплектность поставки

ОЭАХ1-ВЭЛХ2-Х3-XnxXm(Х4)-Х5-X6

ОЭА-ВЭЛ – оболочка электротехнических аппаратов взрывонепроницаемая.

Х1 – материал оболочки:

• Н – нержавеющая сталь;
• С – сталь с антикоррозийным покрытием.

Х2 – типоразмер оболочки:1, 2, 3, 4, 5, 6.

Х3 – при наличии окна указывается индекс «О». При отсутствии окна индекс не указывается.

ХnxXm – тип кабельного ввода или тип заглушки или тип дренажного устройства и их количество.

Х4 – сторона установки кабельного ввода или заглушки или дренажного устройства (A, B, C, D).

Х5 – маркировка взрывозащиты:

• ExdIIВU – для оболочек с обогревом и без обогрева;
• Ex d IIВ Gb U – для оболочек с обогревом и без обогрева.

Х6 – климатическое исполнение и категория размещения по ГОСТ 15150: В1,5; ОМ1.

Пример формулировки заказа:

ОЭАН-ВЭЛ1-(З-Н-М20)х1(А)-(З-Н-М32)х1(D)-Ex d IIB Gb U-В1,5

что означает: оболочка электротехнических аппаратов из нержавеющей стали взрывобезопасная 1-го габарита, с резьбовыми отверстиями М20 – 1шт. по стороне «А», М32 – 1шт. по стороне «D», закрытыми заглушками из нержавеющей стали и маркировкой взрывозащиты Ex d IIB Gb U, климатическим исполнением и категорией размещения В1,5.

Маркировка взрывозащиты: ExdIIВU, Ex d IIB Gb U

Степень защиты от внешних воздействий: IР66

Материал изготовления корпуса: нержавеющая сталь или сталь с антикоррозийным покрытием

Температура окружающей среды: от – 60 °С до + 50°С

Вид климатического исполнения: В1,5; ОМ1

Номер технических условий: ПИНЮ.301191.004 ТУ
