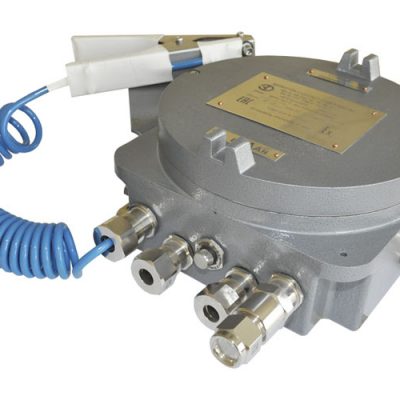

Устройство заземления автоцистерн взрывозащищенное ВЭЛАН-УЗА

Главная/Продукция Вэлан, Посты сигнализации, светофоры/Устройство заземления автоцистерн взрывозащищенное ВЭЛАН-УЗА

Назначение

Устройство заземления автоцистерн типа ВЭЛАН-УЗА предназначено для снятия заряда статического электричества без возникновения искры от электростатического заряда с автомобильных и железнодорожных цистерн и ёмкостей, судовых топливных емкостей, авиационных баков и другого оборудования, во время погрузки и выгрузки нефтепродуктов и взрывоопасных газов, а также сыпучих материалов, образующих взрывоопасную пыль.

Особенности

  • Удобство и простота эксплуатации.
  • Возможность подключения внешних устройств.
  • Надежность закрепления заземляющих щипцов на заземляемом оборудовании.

Конструкция

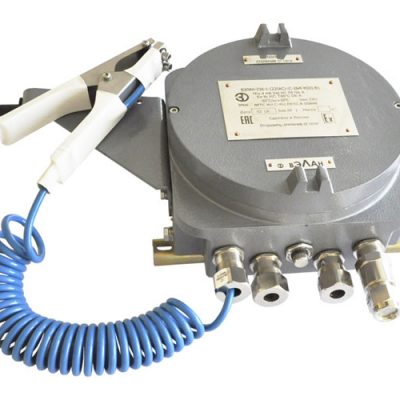

Устройство типа ВЭЛАН-УЗА состоит из корпуса, крышки и клещей заземления, соединённых с оболочкой устройства кабелем. На оболочке устройства установлена грибовидная кнопка, с помощью которой включается/отключается ВЭЛАН-УЗА и два светодиодных индикатора (красный и зелёный), сигнализирующих о работе устройства и состоянии заземления. В нижней части оболочки смонтированы 4 кабельных ввода и дренажное устройство. Через кабельные вводы осуществляется подведение питающего кабеля, подключение клещей заземления, подключение кабеля к заземляющим болтам и подключение кабеля к внешнему устройству, например к реле включения двигателя насоса или двигателя вентилятора пневмотранспорта.

Внутри корпуса смонтирована управляющая электронная плата и клеммные зажимы для подсоединения кабелей. Установленное на электронной плате реле, ответственное за срабатывание внешнего устройства, может работать как на замыкание цепи так и на её размыкание, в зависимости от того к каким клеммам внешнее устройство подсоединено. В качестве корпусов устройств используются сертифицированные оболочки типа ОЭА. Клещи заземления имеют два заострённых щупа, которые электрически изолированы друг от друга и от рукоятки на которой они закреплены. К каждому щупу подсоединяется отдельная жила двужильного кабеля, подсоединяемого к оболочке устройства типа ВЭЛАН-УЗА. Пружина клещей заземления обеспечивает их надёжную фиксацию на металлическом элементе заземляемого оборудования/объекта. С левого бока от корпуса устройства типа ВЭЛАН-УЗА закреплён кронштейн с втулкой из электроизоляционного материала, предназначенный для хранения клещей и кабеля к ним, когда не используются. При этом смотанный в бухту кабель вешается на кронштейн, а клещи фиксируются на изоляционной втулке. Для отвода статического электричества с заземляемого объекта к устройству подсоединён двужильный кабель, на конце которого закреплены кольцевые клеммы под два болта М10. Внутри и снаружи устройство имеет болты или шпильки заземления, обозначенные соответствующими знаками.

ВЭЛАН-УЗА-Х1– (Х2Х3)-(Х4) -Х5, где

ВЭЛАН-УЗА – взрывозащищённое устройство заземления автоцистерн;

Х1 – маркировка взрывозащиты:

  • 1 – 1Ex d mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из алюминиевого сплава),
  • 2 – 1Ex d mb [ia] IIВ+Н2 Т6 Gb Х, Ex tb IIIC T80°C Db Х, (корпус из алюминиевого сплава),
  • 3 – 1Ex d mb [ia] IIВ Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из алюминиевого сплава),
  • 4 – 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из полиэфирного прессматериала/премикса),
  • 5 – 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из алюминиевого сплава),
  • 6 – 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из стали с антикоррозионным покрытием),
  • 7 – 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из нержавеющей стали AISI304);
  • 8 – 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х (корпус из нержавеющей стали AISI316);

Х2 – напряжение питания: 12-12 В, 24-24 В, 36-36 В, 110-110 В, 127-127 В, 230-230 В;

Х3 – тип тока: АС – переменный ток, DC – постоянный ток;

Х4 – тип кабельного ввода серии ВК-Х-ВЭЛ для подключения питающего кабеля;

Х5 – вид климатического исполнения и категория размещения по ГОСТ 15150: УХЛ1, У1, У5, ОМ1, О1, В1.

Примечание: по спец. заказу допускается изготовление оборудования с другими видами климатического исполнения и категории размещения.

Пример формулировки заказа:

ВЭЛАН-УЗА-1-(230 АС)-(ВК-С-ВЭЛ2БМ-М20х1,5)-В1

Устройство заземления автоцистерн типа ВЭЛАН-УЗА с маркировкой взрывозащиты 1Exdmb[ia]IIСТ6 Gb, Ex tb IIIC T80°C Db, работающее от 230В переменного тока, с кабельными вводами ВК-С-ВЭЛ2БМ-М20х1,5 для питающего кабеля и для кабеля к внешнему устройству, климатического исполнения и категории размещения В1

Допускается сокращённое обозначение кабельного ввода, с указанием материала, типа и размера:

ВЭЛАН-УЗА-1-(230 АС)-(С-2БМ-20)-В1

Маркировка взрывозащиты: 1Ex d mb [ia] IIС Т6 Gb Х, 1Ex d mb [ia] IIВ+Н2Т6 Gb Х, 1E x d mb [ia] IIВ Т6 Gb Х, 1Ex d e mb [ia] IIС Т6 Gb Х, Ex tb IIIC T80°C Db Х

Степень защиты от внешних воздействий: IP66

Номинальное напряжение питания постоянного/переменного тока, В: 12, 24, 36, 110, 127, 230

Параметры искробезопасных цепей (канал заземления):

  • максимальное выходное напряжение постоянного тока Uо, В: 10
  • максимальный выходной ток Iо, мА: 20

Максимальная выходная мощность искробезопасной цепи каната заземления Ро, В: 0,5

Температура окружающей среды:

  • для климатического исполнения УХЛ1: от -60°С до +40°С
  • для климатического исполнения У1: от -45°С до +40°С
  • для климатического исполнения У5: от -5°С до +35°С
  • для климатического исполнения ОМ1: от -40°С до +45°С
  • для климатического исполнения О1: от -60°С до +55°С
  • для климатического исполнения В1: от -60°С до +55°С

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0: I

Диапазоны напряжений питающей сети, В:

  • переменного тока (АС): от 10 до 38 (для 2 Вт); от 100 до 265 (для 9 Вт)
  • постоянного тока (DC): от 11 до 50 (для 2 Вт); от 100 до 265 (для 9 Вт)

Потребляемая мощность, Вт не более: 2; 9

Пороговая величина сопротивления на входе, Ом не более: 100

Время между моментом отключения клещей заземления от заземляемого оборудования и появлением запрещающего сигнала на выходах, секунд, не более: 1,5

Количество силовых выходов: 2

Тип силового выхода: сухой контакт

Наибольшее напряжение коммутируемое сухими контактами (действующее значение), В: 240В, АС

Наибольший ток, коммутируемый сухим контактом, А: 5

Количество сигнальных выходов: 2

Тип сигнальных выходов: визуальный

Максимальная рассеиваемая мощность каждого сигнального выхода, Вт не более: 0,12

Длина кабеля клещей заземления, м: 10*

*Длина может изменяться по требованию заказчика

Номер технических условий: ПИНЮ.676600.001 ТУ
